Benutzerhandbuch | Verbundregler, Typ AK-PC 551
11. Daten
24 V AC +/-15 %, 50/60 Hz, 17 VA
Spannungsversorgung
24 V DC (20–60 V), 17 VA
230 AC (85–265 V) 50/60 Hz, 20 VA
Druckmessung:
Ratiometrischer Druckmessumformer,
Typ AKS 32R
1–5 V Druckmessumformer Typ AKS 32
8 analoge Eingänge
0–20 (4–20) mA Druckmessumformer Typ AKS 33
Temperaturmessung
Pt 1000 Ohm/0 °C
NTC – 86 K von digitalem Scroll/Stream
Von den Kontaktfunktionen
z. B. zu:
8 digitale Eingänge
Start/Stopp der Regelung
Überwachung des Sicherheitskreises
Allgemeine Alarmfunktion
4 Stück SPDT (8 A)
2 Stück SPST (16 A)
Relaisausgang für die
Leistungsregelung
2 Stück Halbleiter
PBM für Scroll-
Leistungsstufe
0–10 V DC, Ri = 1 kOhm
4 Spannungsausgänge
Separate 24 V-Versorgung notwendig
Displayausgang
Für Typ MMIGRS2
Datenkommunikation
Modbus für AK-SM 800
-20 bis +60 °C während des Betriebs
-40 bis +70 °C beim Transport
Umgebungsanforderungen
20–80 % RH, nicht kondensierend
Keine Schockeinwirkungen/Vibrationen
Gehäuse
IP20
Gewicht
0,4 kg
Montage
DIN-Schiene
Anschlussklemmen
Max. 2,5 m
Die EU-Niederspannungsrichtlinie und
EMV-Anforderungen für CE-Kennzeichnung
werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9
EMV-geprüft gem. EN 61000-6-2 und 3
UL-Zulassung
Druckmessumformer/Temperaturfühler
Näheres entnehmen Sie bitte dem Katalog RK0YG.
Kapazitive Last
Die Relais sind nicht für die direkte Schaltung kapazitiver
Lasten, beispielsweise von LEDs oder Ein/Aus-Steuerungen
von EC-Motoren, geeignet.
Alle mit Schaltnetzteil betriebenen Lasten müssen
mithilfe eines geeigneten Schützes oder etwas Ähnlichem
angeschlossen werden.
© Danfoss | Climate Solutions | 2022.04
AC-1: 6 A (ohmsch)
AC-15: 4 A (induktiv)
AC-1: 10 A (ohmsch)
AC-15: 3,5 (induktiv)
Imax. = 0,5 A
Imin. = 50 mA
Leckstrom <1,5 mA
Kein Kurzschlussschutz
2
, mehradrig

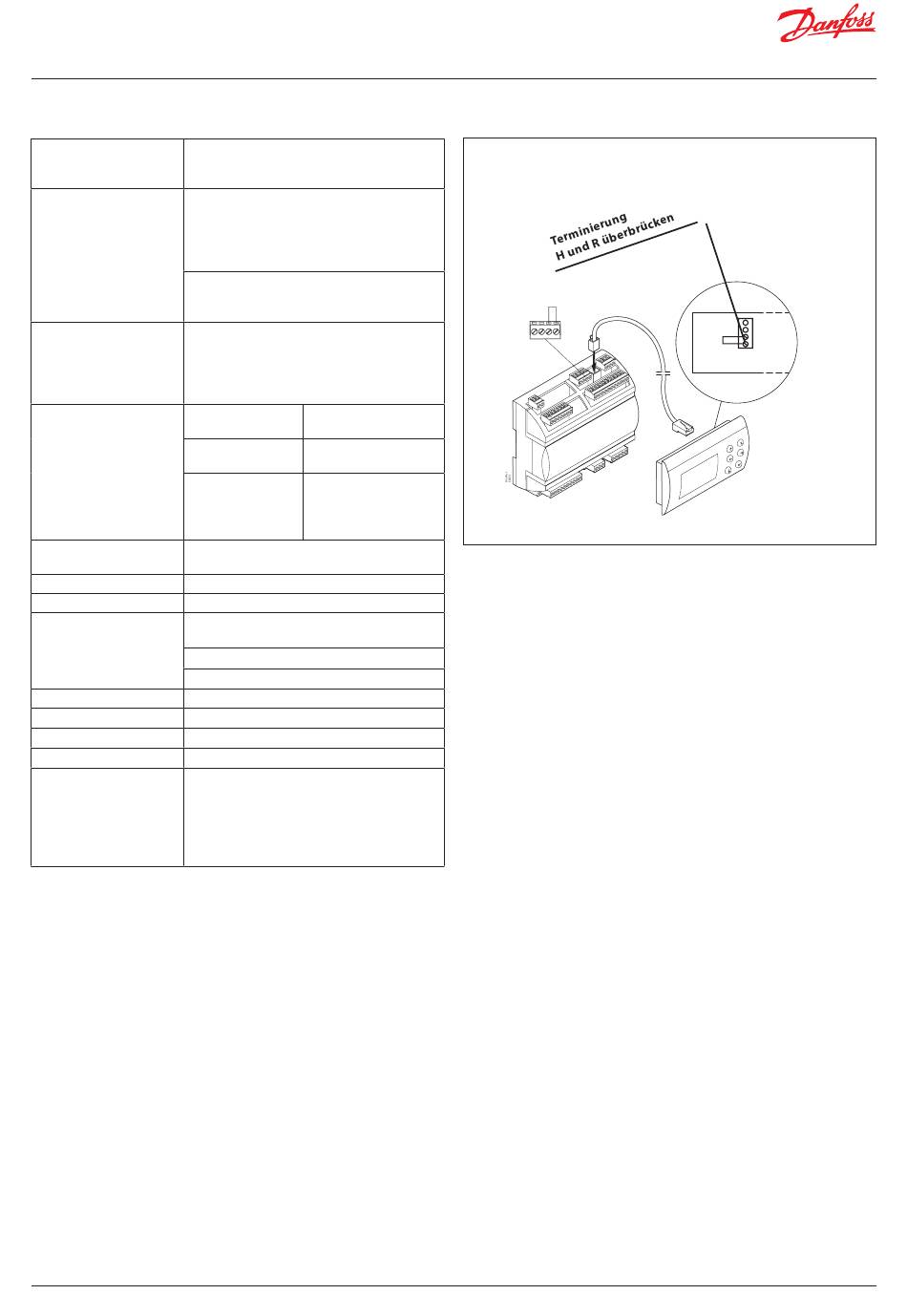

12. Externes Display
Ein externes Display ist nur zur Frontmontage vorgesehen (IP 20)
Anschluss nur über Kabel mit Stecker. Siehe Bestellung.
Wichtig!!
Terminierung
H und R überbrücken
H
R
BC212486423949de-000501 | 27
