Benutzerhandbuch | Verbundregler, Typ AK-PC 551

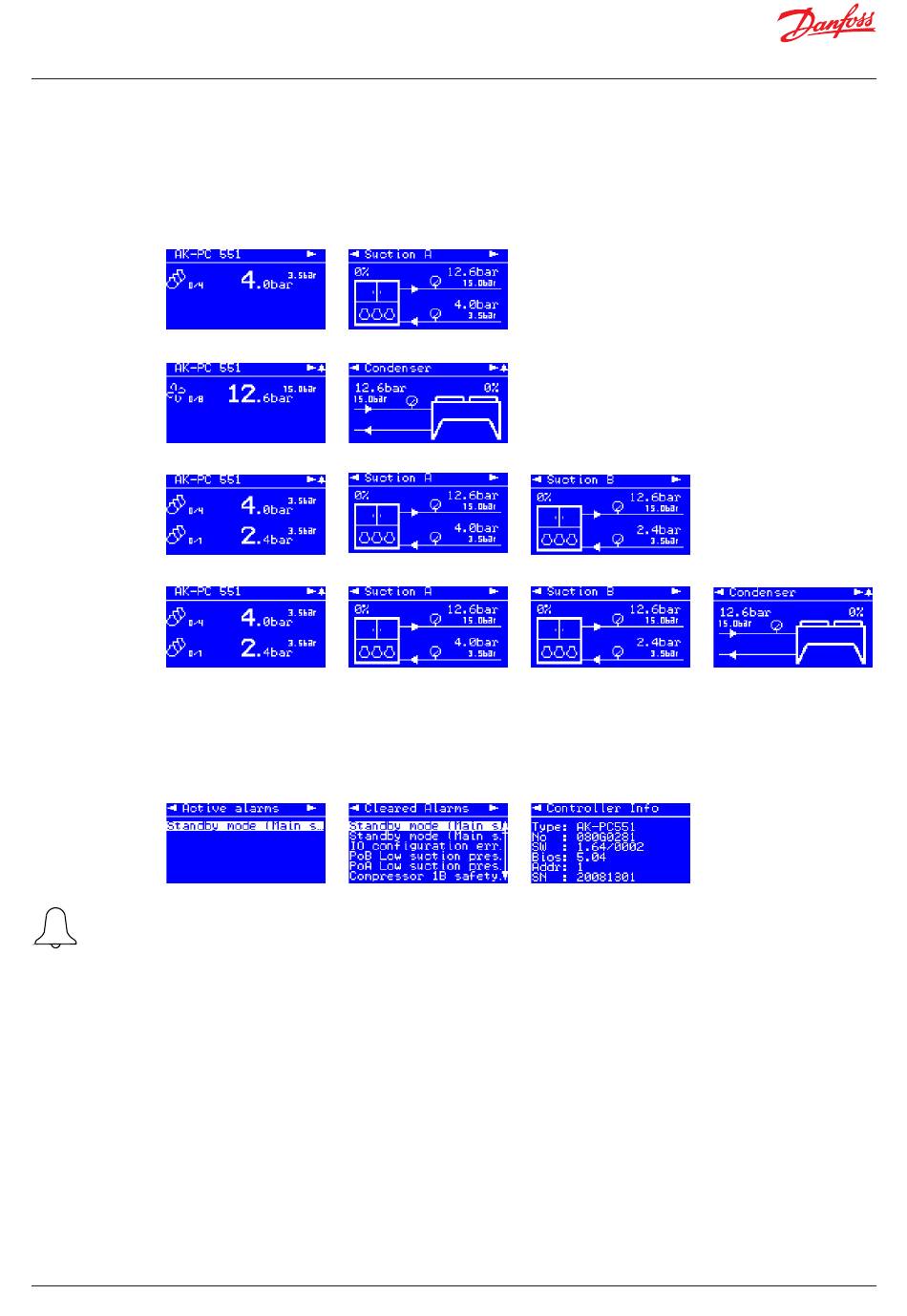

5. Display-Übersicht
Betreiber-Übersicht
Die Bilddarstellungen auf den Benutzeroberflächen ändern sich täglich je nach der jeweiligen Einstellung.
Es werden die aktiven Regelvorgänge gezeigt.
Zum Beispiel: Ein Verbund oder zwei, eine Verflüssigergruppe oder eine Kombination daraus. Siehe Beispiel unten:
1 Verbund
1 Verflüssiger
2 Verbunde
2 Verbunde und
1 Verflüssiger
Jede der vier obigen Zeilen wird mit drei weiteren Anzeigen fortgesetzt.
Der Pfeil in der oberen Ecke des Displays zeigt an, wie man zur nächsten Anzeige im selben Betriebsbereich
gelangt. Beim Klicken auf den Pfeil nach rechts werden folgende drei Anzeigen dargestellt:
Aktive Alarme
Sobald der Regler einen
Alarm sendet, muss bis zu
dieser Anzeige vorgegangen
werden, um den Alarmtext
zu sehen.
© Danfoss | Climate Solutions | 2022.04
Gelöschte Alarme
Informationen zum Regler
BC212486423949de-000501 | 7
