Integra Codman 901001BRKT Bedienungsanleitung Seite 79

Om du fäster den monterade spolapparaten och fästet vid golvstativet ska du fortsätta med följande steg .
Om den monteras på en droppställning ska du hoppa över följande steg och gå till nästa avsnitt nedan: Installera
droppställningen .

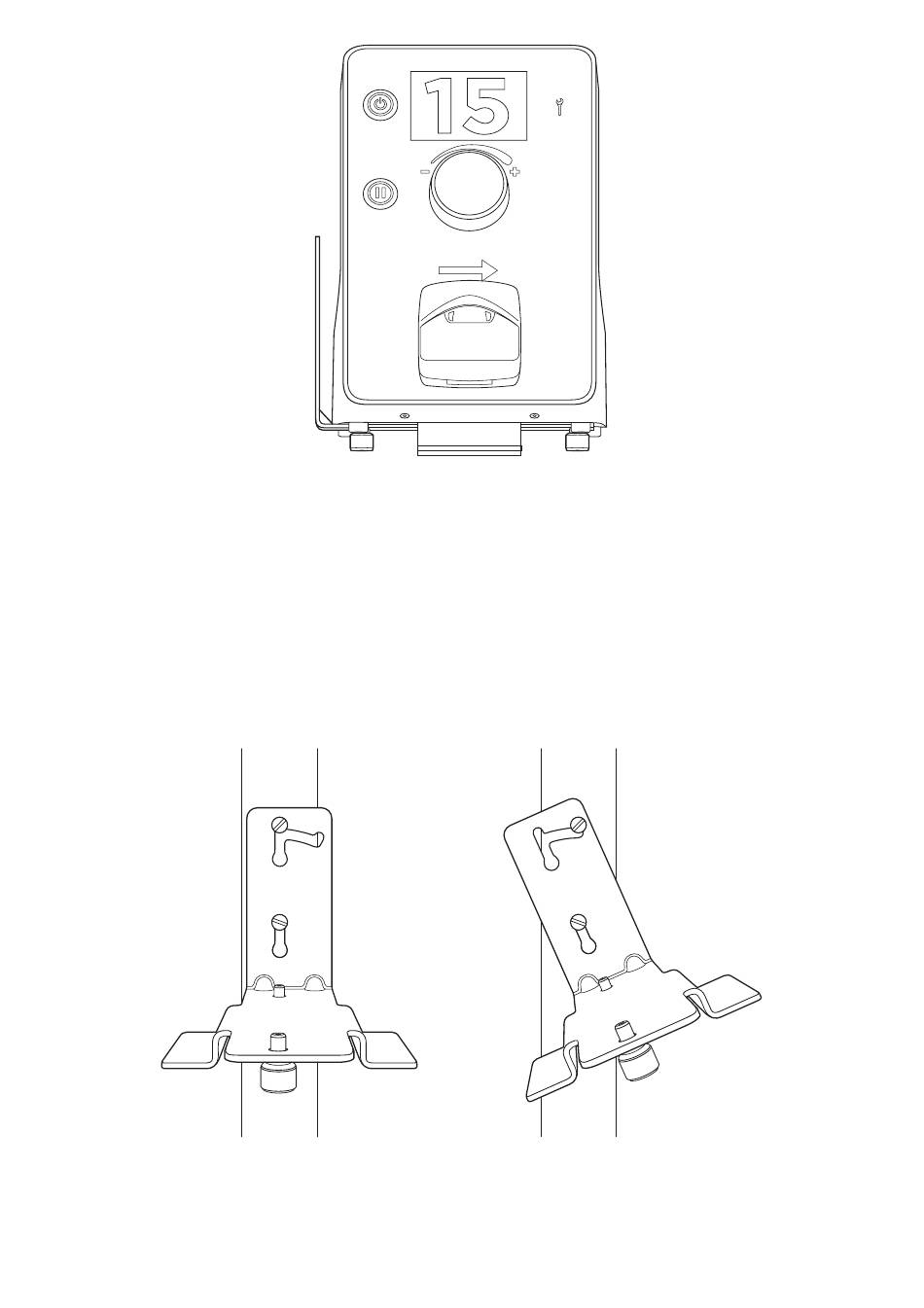

7. Leta rätt på de två monteringsskruvarna på golvstativet och leta sedan rätt på de två nyckelhålen i fästet . Rikta
in fästets nyckelhål mot monteringsskruvarna och för ned det till rätt plats (se Figur 4) .
8. Alternativ för vertikal visning: innan spolapparaten monteras på plats med monteringsskruvarna ska du rotera
spolapparaten framåt längs nyckelhålsguiden tills den sitter ordentligt på plats (se Figur 5) .
Figur 3
Figur 4 Figur 5
79
SV - SVENSKA
