Installation du système de fixation de potence
L'irrigateur peut être fixé à une potence IV de 15 à 38 mm de diamètre à l'aide du système de fixation de potence
en option .
1. Suivez les instructions pour installer le support sur l'irrigateur (voir Étapes 1 à 5 ci-dessus), le cas échéant .
2. Ouvrez le système de fixation de potence en tournant la molette dans le sens contraire des aiguilles dʼune
montre .
3. Positionnez le système de fixation de potence autour de la potence IV et tournez la molette dans le sens des
aiguilles d'une montre pour le serrer correctement .
4. Localisez le trou de la goupillle de verrouillage sur la bride avant du support (voir Figure 2) afin de vérifier
l'alignement avec la goupille de verrouillage sur la plaque (voir étape suivante) .
5. Faites glisser les brides du support dans la plaque de montage du système de fixation de potence vers le haut
jusqu'à la goupille de verrouillage à ressort (voir Figure 6) sur la plaque .
6. Tirez la goupille de verrouillage vers le bas et continuez à faire glisser le support en position jusqu'à ce qu'il
soit aligné avec le trou de la goupille de verrouillage .
7. Relâchez la goupille de verrouillage afin d'enclencher le support en position dans la plaque de montage .

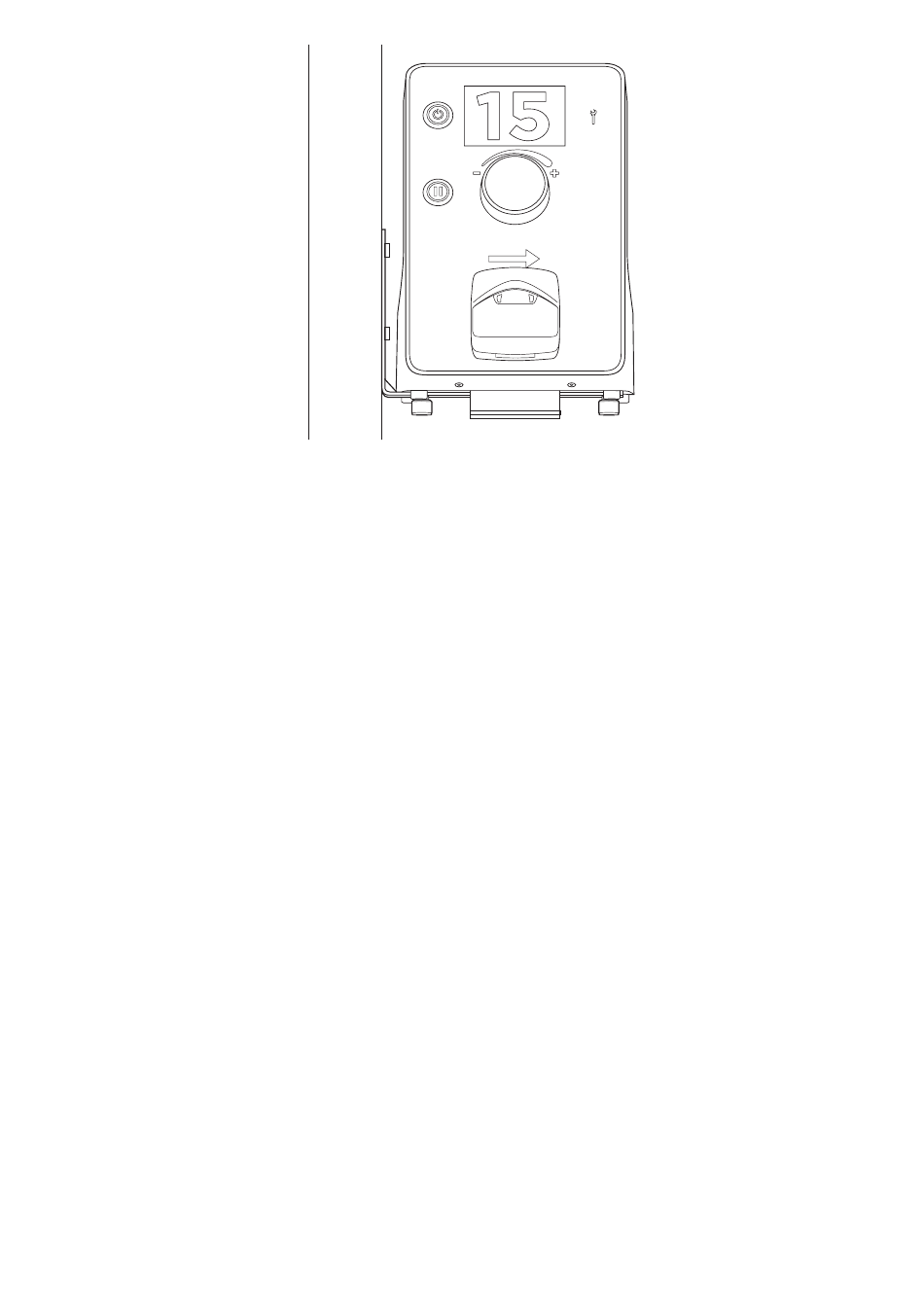

Irrigateur monté sur le support au sol
