Goupille de verrouillage
à ressort

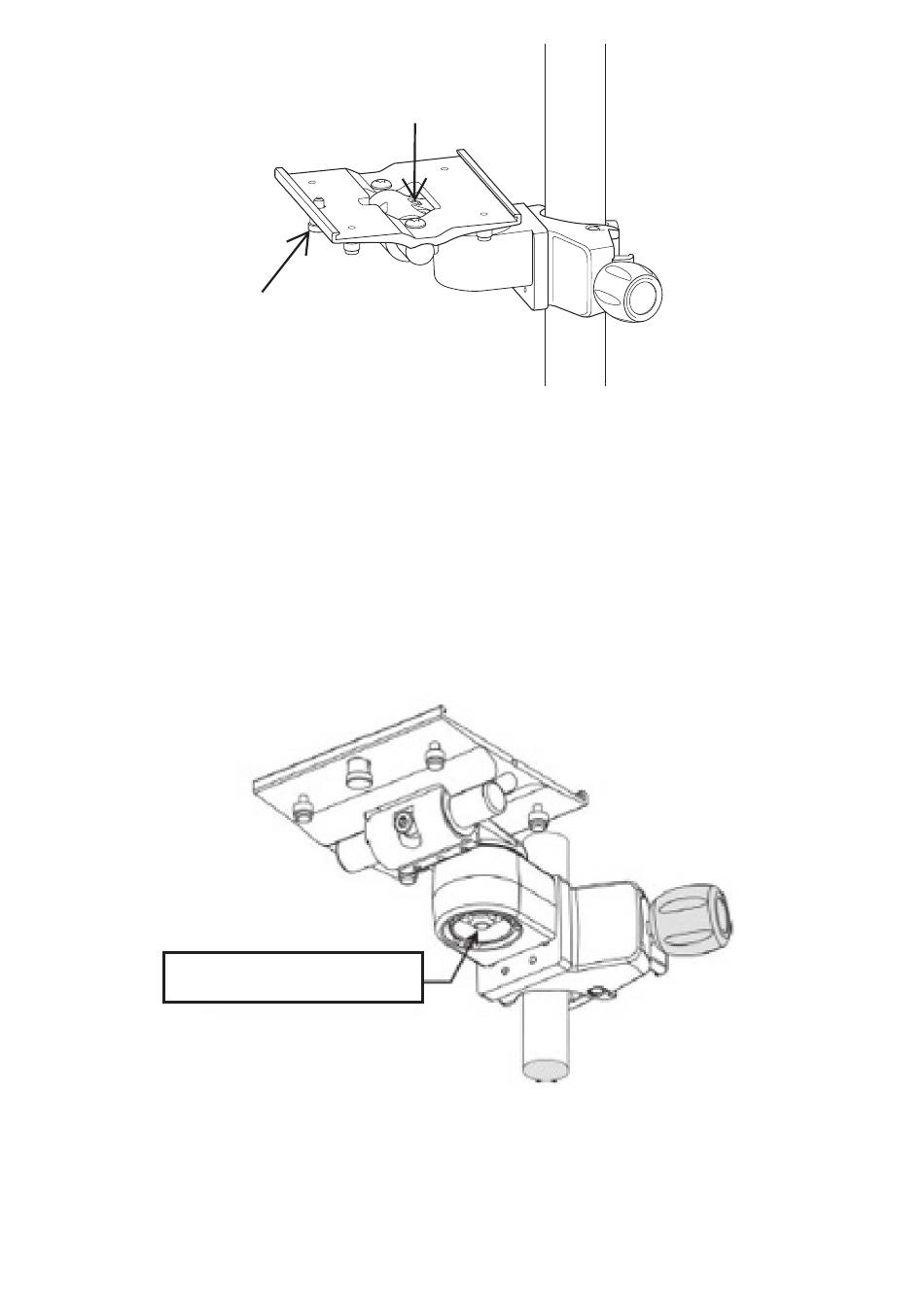

Figure 6 : Support monté sur une potence IV (sans irrigateur pour plus de détails)
Réglage de l'angle de présentation
1. Retirez l'irrigateur et le support de la plaque de montage pour régler l'angle de présentation .
2. Réglez l'angle de présentation en dévissant les deux vis de réglage de la tension à l'aide de la clé hexagonale
4 mm fournie (voir Figure 6) . Inclinez la plaque de montage vers l'avant à l'angle souhaité et serrez les deux vis
de réglage de la tension pour l'enclencher en position .
Réglage de la rotation
Pour régler la tension de rotation, serrez ou desserrez l'écrou de tension de la rotation (voir Figure 7) à l'aide d'une
clé pour prise de 13 mm (non fournie) .
Écrou de tension de la rotation
Nettoyage
Essuyez les surfaces extérieures du support d'irrigateur et du système de fixation de potence comme nécessaire à
l'aide d'un chiffon doux et humide ou d'une éponge . Utilisez des lingettes imbibées d'alcool isopropylique à 70 %
ou une solution détergente douce pour retirer les taches ou adhésifs qui collent à la surface .
Vis de réglage de la tension
Figure 7
