Για στερέωση της συναρμολογημένης διάταξης καταιονιστή και βάσης στη βάση δαπέδου, συνεχίστε με τα
ακόλουθα βήματα. Για στερέωση σε στατώ ενδοφλέβιας (IV) χορήγησης, παραλείψτε τα ακόλουθα βήματα και
προχωρήστε στην επόμενη ενότητα, «Εγκατάσταση του σταθεροποιητή», που ακολουθεί.
7. Εντοπίστε τους δύο κοχλίες στερέωσης στη βάση δαπέδου και στη συνέχεια, εντοπίστε τις δύο οπές τύπου
κλειδαρότρυπας της βάσης. Ευθυγραμμίστε τις οπές τύπου κλειδαρότρυπας της βάσης με τους κοχλίες
στερέωσης και σύρετε προς τα κάτω για να ασφαλίσετε τη βάση στη θέση της (βλ. Εικόνα 4).
8. Δυνατότητα κατακόρυφης προβολής: πριν από την πλήρη έδραση του καταιονιστή στη θέση του με τους
κοχλίες στερέωσης, περιστρέψτε τον καταιονιστή προς τα εμπρός κατά μήκος του οδηγού οπών τύπου
κλειδαρότρυπας, μέχρι να εδράσει (βλ. Εικόνα 5).

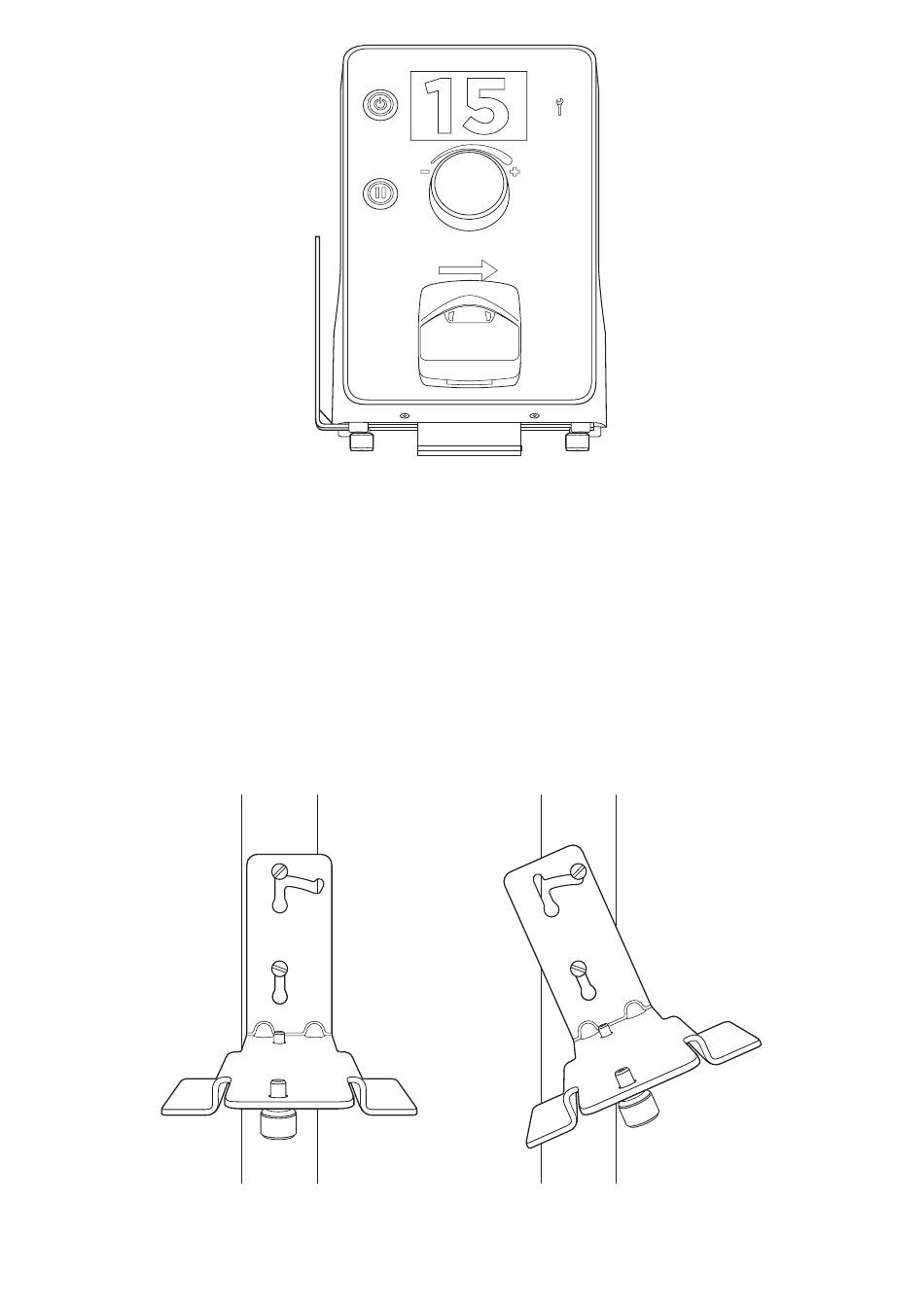

Εικόνα 3
Εικόνα 4 Εικόνα 5
45
EL - ΕΛΛΗΝΙΚΑ
