Si instala el conjunto de irrigador y soporte en un soporte de pie, realice los siguientes pasos . Si lo instala en un
portasueros, omita los siguientes pasos y vaya a la siguiente sección, "Instalación de la abrazadera de la barra",
más adelante .
7. Localice los dos pernos de montaje en el soporte de pie y los dos orificios en el soporte . Alinee los orificios del
soporte con los pernos de montaje y deslícelos hacia abajo hasta que encajen (consulte la figura 4) .
8. Opción de visualización vertical: antes de asentar completamente el irrigador en los pernos de montaje, gire
el irrigador hacia delante siguiendo la guía del orificio hasta que se asiente (consulte la figura 5) .

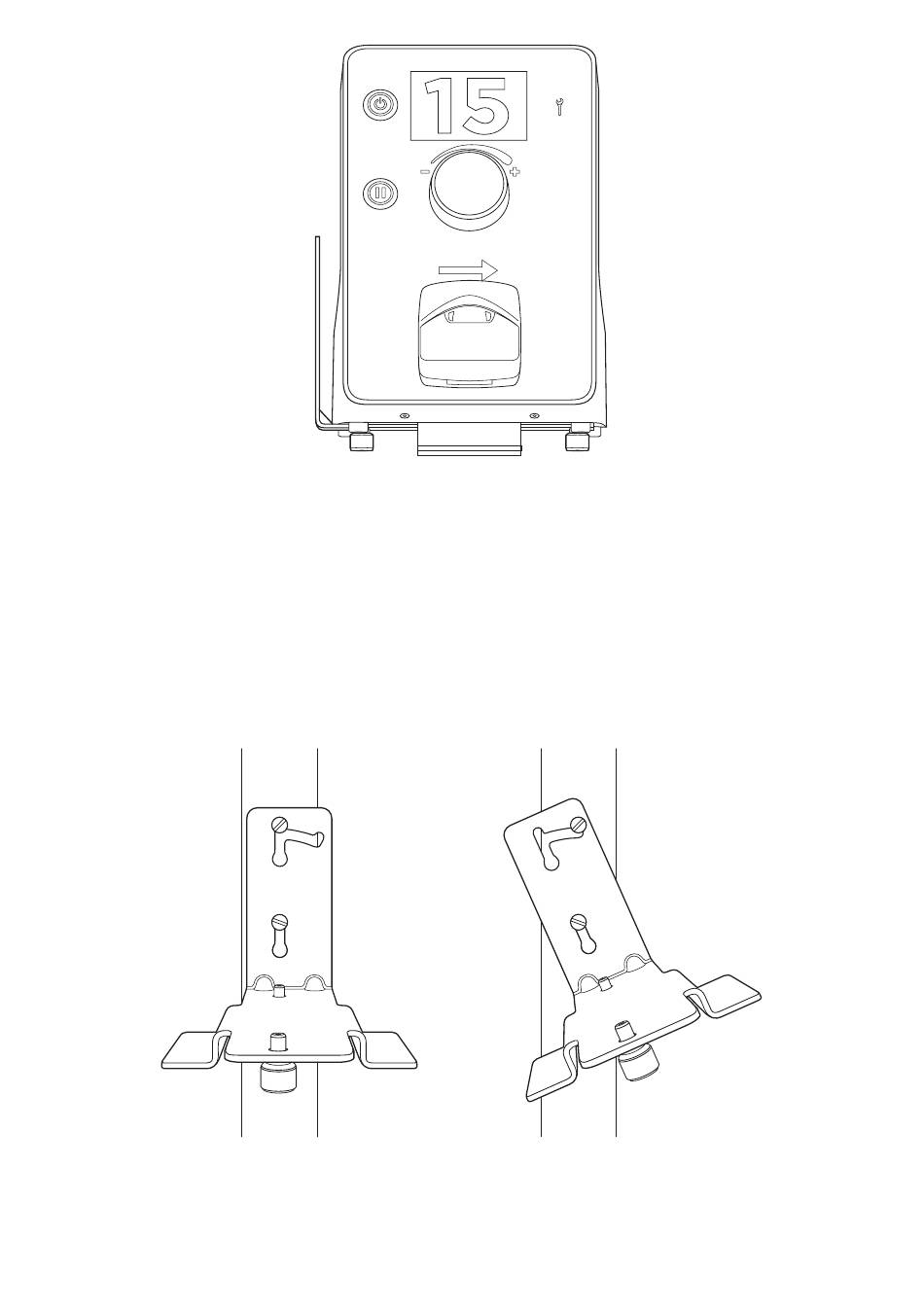

Figura 3
Figura 4 Figura 5
