NL - NEDERLANDS
De paalklem opstellen
De irrigator kan met de optionele paalklem aan een infuuspaal met een diameter van 15 mm-38 mm (0,6''-1,5'')
worden bevestigd .
1. Volg de instructies om de beugel aan de irrigator te monteren (zie de stappen 1-5 hierboven) als dit nog niet al
gedaan is .
2. Open de paalklem door de knop linksom te draaien .
3. Plaats de paalklem rond de infuuspaal en draai de knop rechtsom om deze aan te halen .
4. Zoek de opening voor de borgpen aan de voorste beugelflens (zie afbeelding 2) op om deze op één lijn met de
borgpen op de plaat te brengen (zie volgende stap) .
5. Schuif de beugelflenzen de montageplaat van de paalklem in en schuif deze op de borgpen met
veermechanisme (zie afbeelding 6) op de plaat .
6. Trek de borgpen naar beneden en blijf de beugel op zijn plaats schuiven totdat de pen zich op één lijn met de
opening voor de borgpen bevindt .
7. Maak de borgpen los om de beugel in de montageplaat vast te zetten .

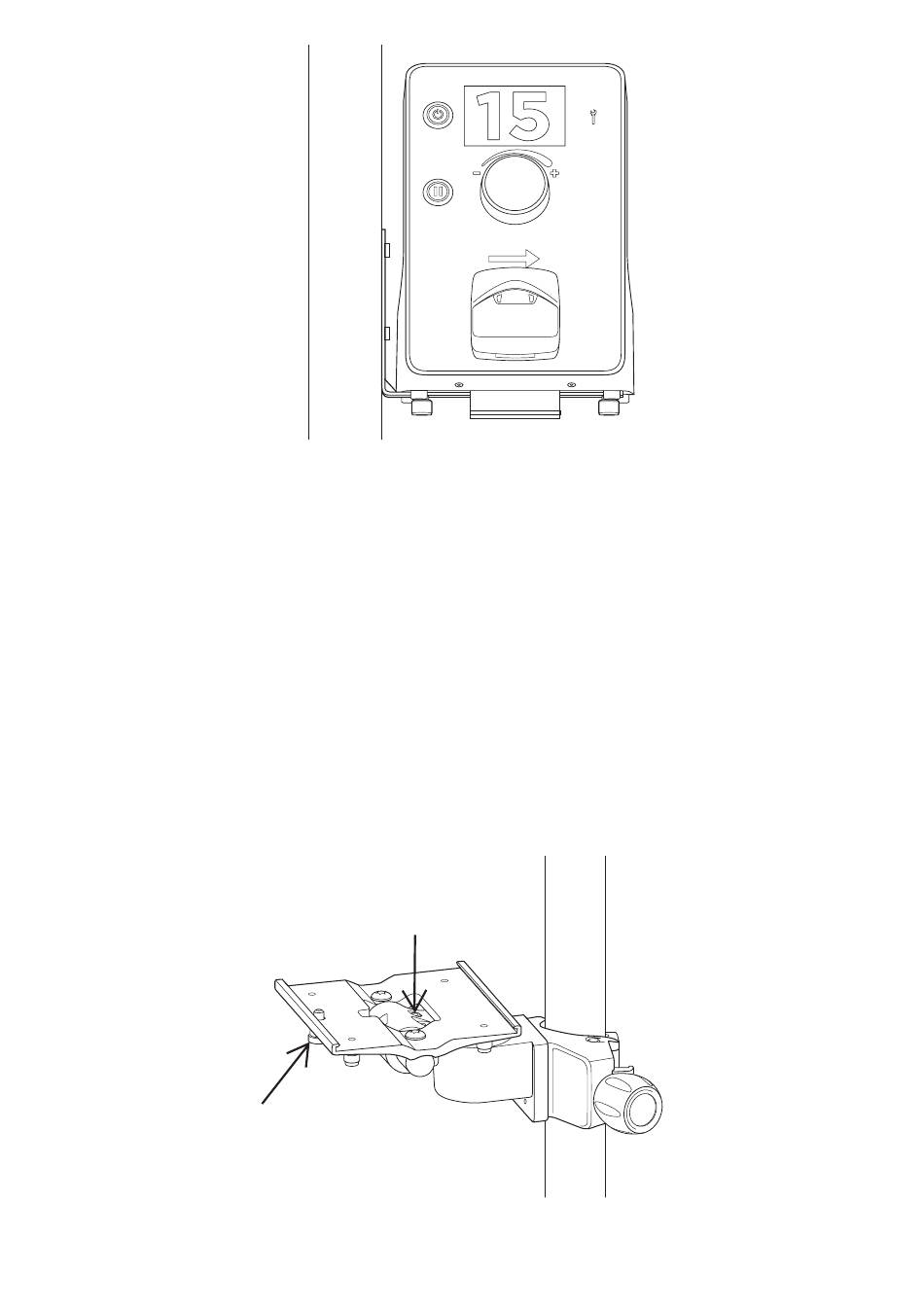

Borgpen met
veermechanisme
(afgebeeld zonder bevestigde irrigator voor meer detail)
Irrigator gemonteerd op vloerstandaard
Spanningsstelschroeven
Afbeelding 6: Aan infuuspaal bevestigde beugel
