IT - ITALIANO
Installazione del morsetto per asta
L'irrigatore può essere fissato a un'asta portaflebo con diametro da 15 a 38 mm (0,6"-1,5") utilizzando il morsetto
per asta opzionale .
1. Se la staffa non è stata ancora montata sull'irrigatore, seguire le istruzioni per l'installazione (precedenti
passaggi 1–5) .
2. Aprire il morsetto per asta ruotando la manopola in senso antiorario .
3. Posizionare il morsetto per asta attorno all'asta portaflebo e ruotare la manopola in senso orario per stringerlo .
4. Individuare il foro del perno di fissaggio sulla flangia anteriore della staffa (vedere la Figura 2), che assicura il
corretto allineamento con il perno di fissaggio sulla piastra (passaggio successivo) .
5. Inserire le flange della staffa nella piastra di montaggio del morsetto per asta fino al perno di fissaggio a molla
(vedere la Figura 6) sulla piastra .
6. Abbassare il perno di fissaggio e continuare a far scorrere la staffa in posizione fino all'allineamento con il foro
del perno .
7. Rilasciare il perno di fissaggio per assicurare la staffa alla piastra di montaggio .

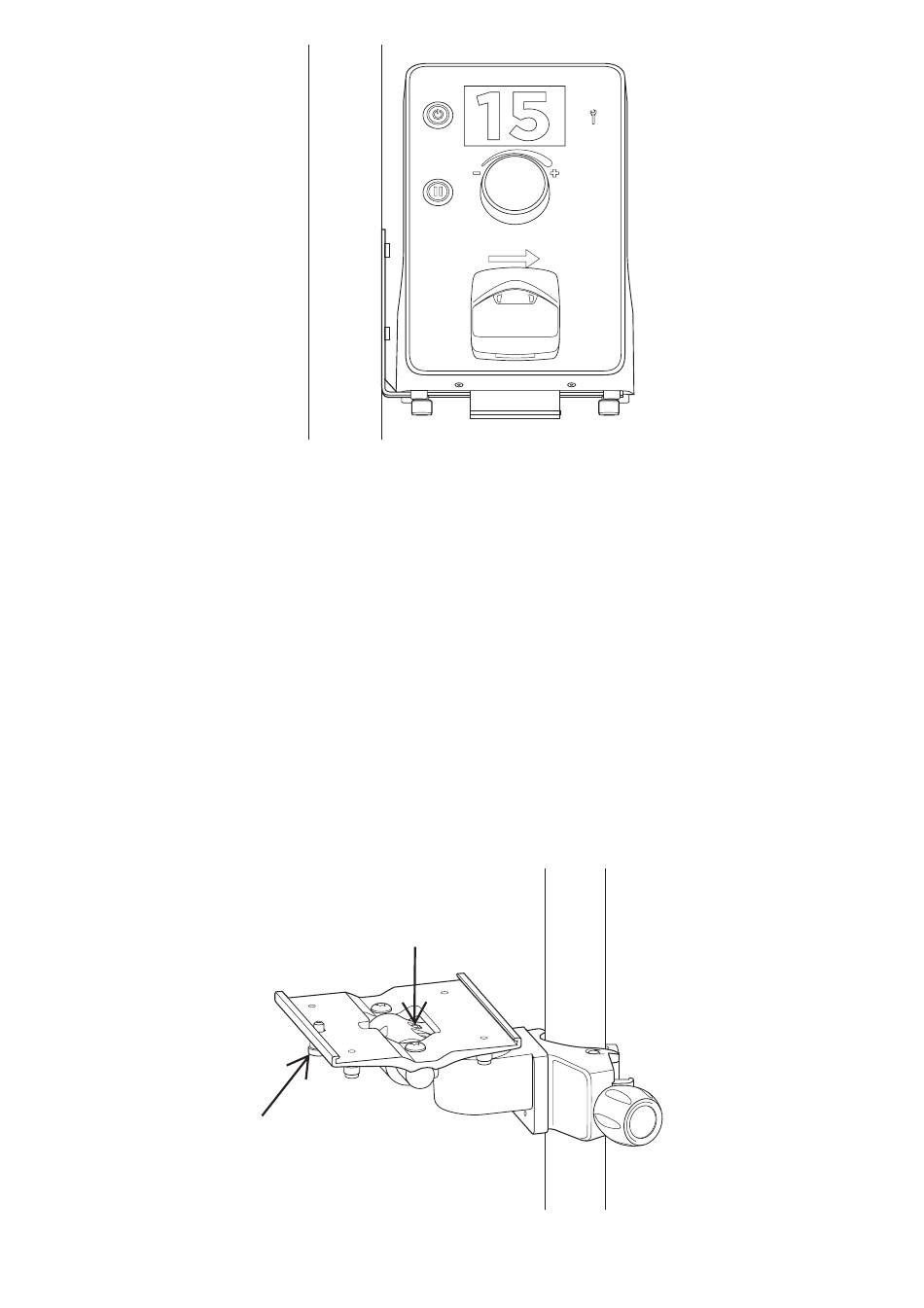

Perno di fissaggio a molla
(mostrata senza irrigatore installato per maggiore chiarezza)
Irrigatore montato su supporto a pavimento
Viti di regolazione
della tensione
Figura 6: Staffa montata su un'asta portaflebo
54
