PT (EU) - PORTUGUÊS
Instalação do grampo de suporte
É possível fixar o irrigador a um suporte IV com 0,6" a 1,5" (15 mm–38 mm) de diâmetro, utilizando o grampo de
suporte opcional .
1. Siga as instruções para instalar o suporte ao irrigador (consulte os passos 1–5 acima), caso ainda não tenha
instalado .
2. Rode o manípulo no sentido anti-horário para abrir o grampo de suporte .
3. Posicione o grampo de suporte em torno do suporte IV e rode o manípulo no sentido horário para apertar .
4. Localize o orifício do pino de bloqueio na flange frontal do suporte (consulte a Figura 2) para garantir
o alinhamento com o pino de bloqueio na placa (consulte o passo seguinte) .
5. Deslize as flanges do suporte na placa de montagem do grampo de suporte até ao pino de bloqueio de mola
(consulte a Figura 6) na placa .
6. Empurre o pino de bloqueio para baixo e continue a deslizar o suporte até encaixar e ficar alinhado com
o orifício de bloqueio .
7. Solte o pino de bloqueio para fixar o suporte na placa de montagem .
Pino de bloqueio
de mola

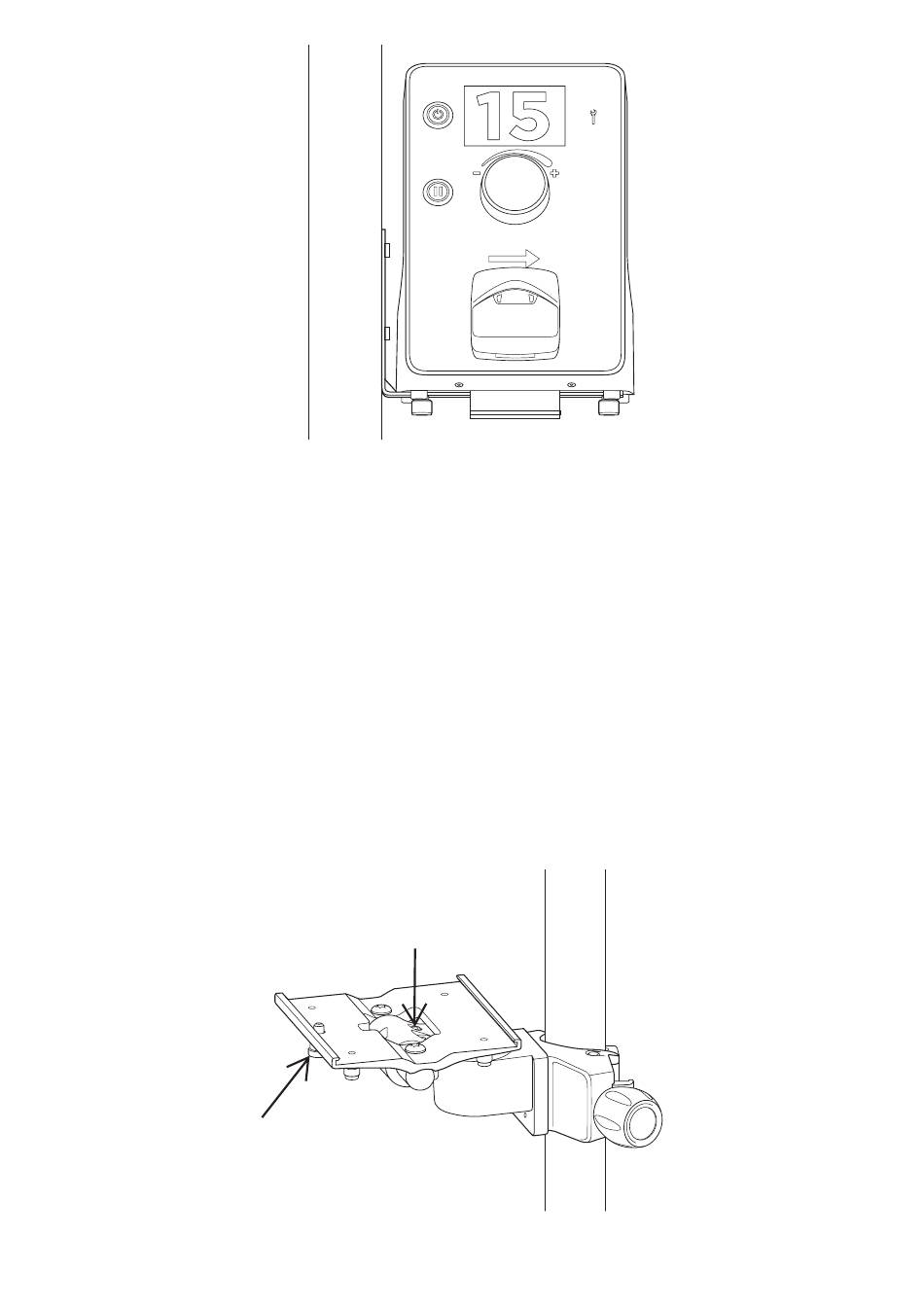

Figura 6: Suporte montado no suporte IV (sem o irrigador montado para mais detalhe)
Irrigador montado no apoio de chão
Parafusos de ajuste
de tensão
