Se si desidera fissare l'irrigatore e la staffa assemblati al supporto a pavimento, proseguire con i passaggi seguenti .
Se si desidera procedere al montaggio su un'asta portaflebo, saltare i passaggi seguenti e andare alla sezione
successiva dal titolo Installazione del morsetto per asta .

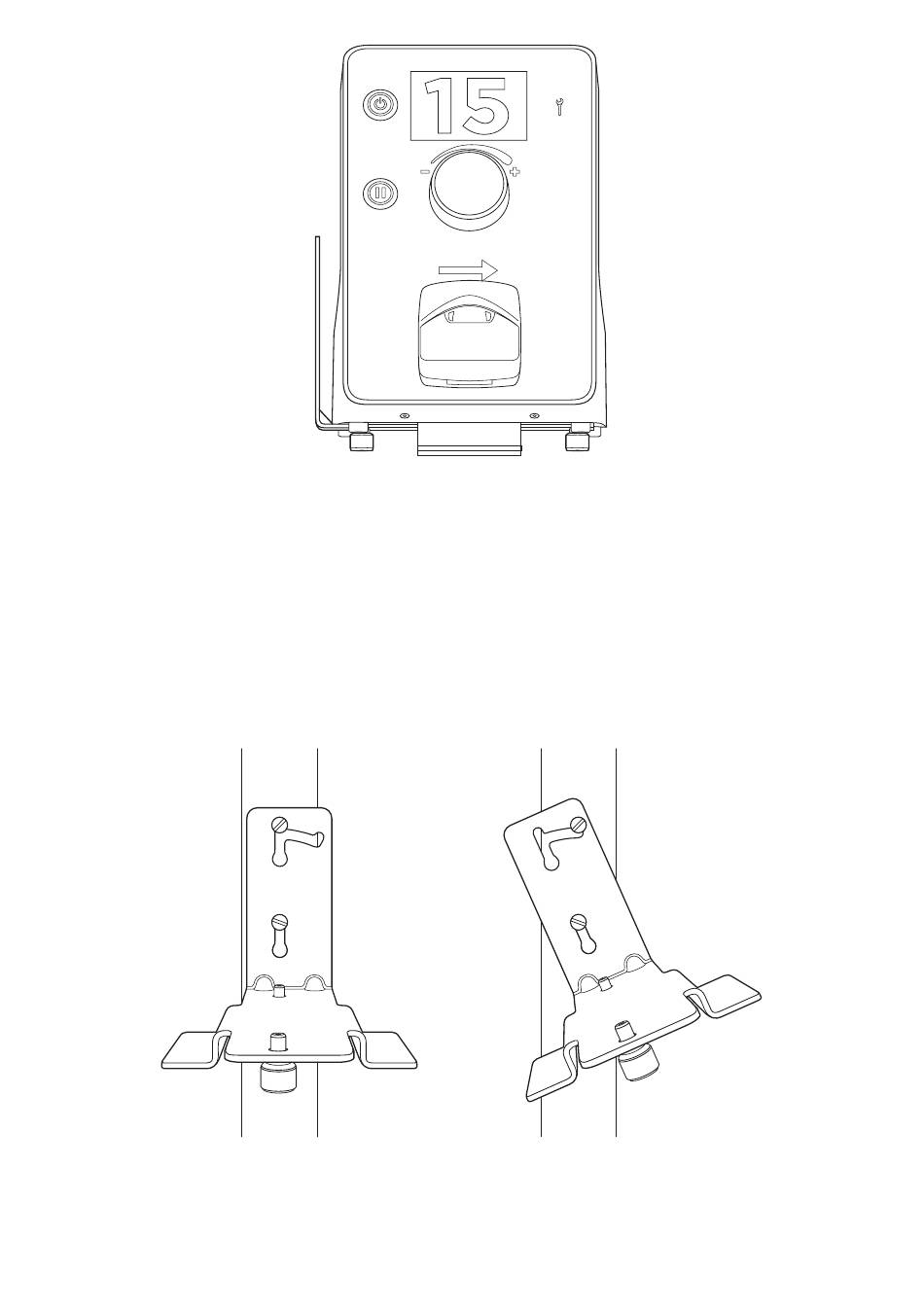

7. Individuare i due bulloni di montaggio sul supporto a pavimento e successivamente i due fori nella staffa .
Allineare i fori della staffa con i bulloni di montaggio, quindi inserire la staffa (vedere la Figura 4) .
8. Opzione per la configurazione verticale: prima di inserire completamente l'irrigatore sui bulloni di montaggio,
farlo ruotare in avanti lungo la guida dotata di fori finché non risulta in sede (vedere la Figura 5) .
Figura 3
Figura 4 Figura 5
