Einrichtung der Befestigungsklammer
Das Spülmodul kann mittels der optionalen Befestigungsklammer an einem Infusionsständer mit einem
Durchmesser von 15 mm bis 38 mm (0,6 Zoll bis 1,5 Zoll) befestigt werden .
1. Die Anweisungen zur Installation der Halterung am Spülmodul befolgen (siehe Schritte 1 bis 5 oben), falls
nichts bereits abgeschlossen .
2. Die Befestigungsklammer durch Drehen des Drehknopfes gegen den Uhrzeigersinn öffnen .
3. Die Befestigungsklammer um den Infusionsständer positionieren und den Drehknopf zum Anziehen im
Uhrzeigersinn drehen .
4. Das Arretierstiftloch auf dem vorderen Halterungsflansch lokalisieren (siehe Abbildung 2), um die Ausrichtung
mit dem Arretierstift auf der Platte zu gewährleisten (siehe nächster Schritt) .
5. Die Halterungsflansche in die Montageplatte der Befestigungsklammer schieben bis hinauf zu dem
Federarretierstift (siehe Abbildung 6) auf der Platte .
6. Den Arretierstift nach unten ziehen und die Halterung weiter in Position schieben, bis sie mit dem
Arretierstiftloch ausgerichtet ist .
7. Den Arretierstift freigeben, um die Halterung an der Montageplatte zu befestigen .

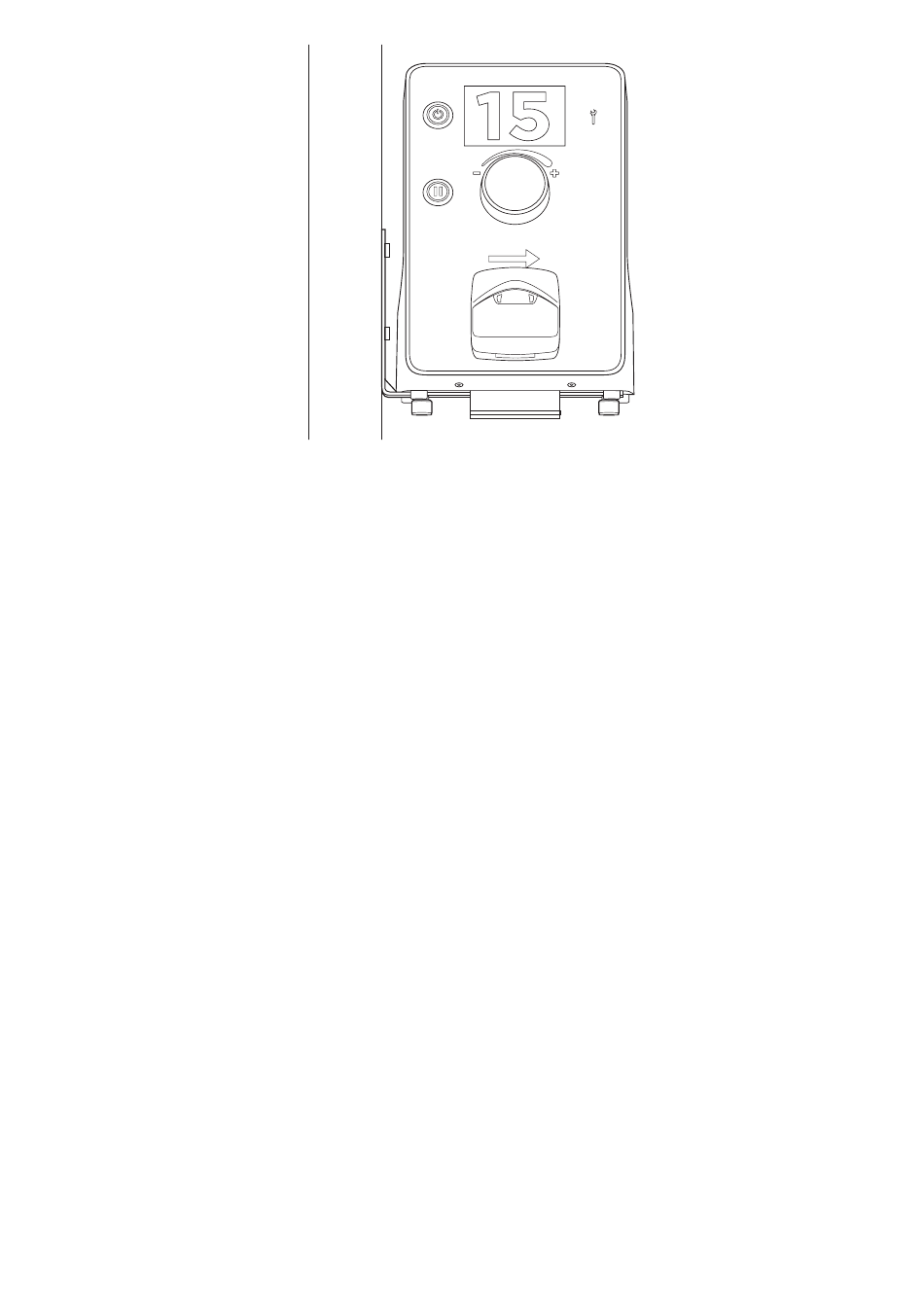

Am Bodenständer befestigtes Spülmodul
