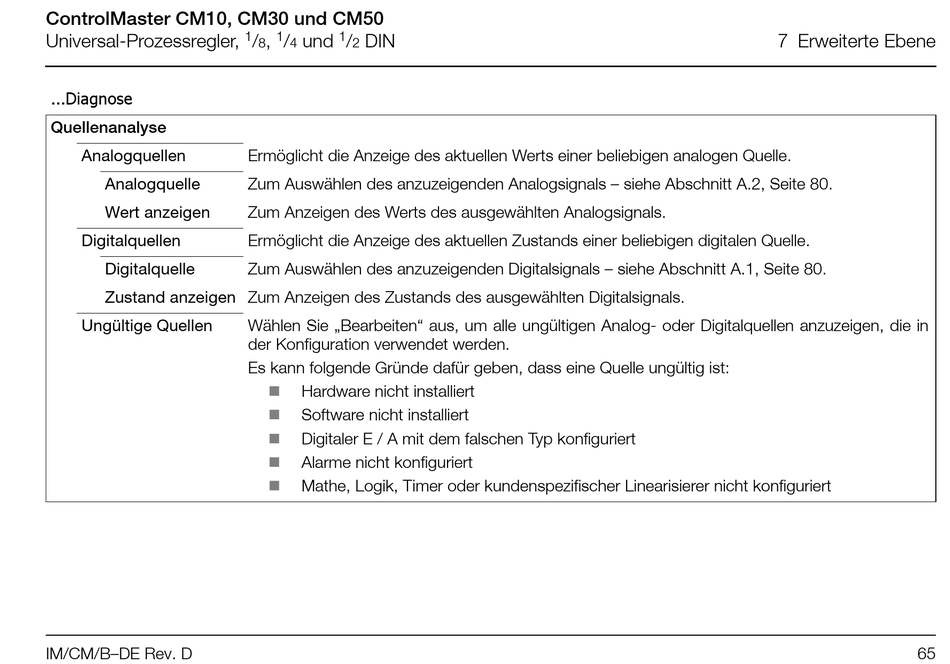

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Diagnose
Quellenanalyse
Analogquellen
Analogquelle
Wert anzeigen
Digitalquellen
Digitalquelle
Zustand anzeigen Zum Anzeigen des Zustands des ausgewählten Digitalsignals.
Ungültige Quellen
IM/CM/B–DE Rev. D
1 1 1
/ , / und / DIN
8 4 2
Ermöglicht die Anzeige des aktuellen Werts einer beliebigen analogen Quelle.
Zum Auswählen des anzuzeigenden Analogsignals – siehe Abschnitt A.2, Seite 80.
Zum Anzeigen des Werts des ausgewählten Analogsignals.
Ermöglicht die Anzeige des aktuellen Zustands einer beliebigen digitalen Quelle.
Zum Auswählen des anzuzeigenden Digitalsignals – siehe Abschnitt A.1, Seite 80.
Wählen Sie „Bearbeiten" aus, um alle ungültigen Analog- oder Digitalquellen anzuzeigen, die in
der Konfiguration verwendet werden.
Es kann folgende Gründe dafür geben, dass eine Quelle ungültig ist:

Hardware nicht installiert

Software nicht installiert

Digitaler E / A mit dem falschen Typ konfiguriert

Alarme nicht konfiguriert

Mathe, Logik, Timer oder kundenspezifischer Linearisierer nicht konfiguriert
7 Erweiterte Ebene
65
