ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
4.4.2 Zurücksetzen der Verbindungsbrücken
Hinweis: Die Verbindungsbrücken
standardmäßig auf Schließer (N/O) eingestellt.
1. Die Zuordnung der einzelnen Verbindungsbrücken zu
den Relaisausgängen ist in Abb. 4.6 dargestellt.
2. Verschieben Sie gegebenenfalls die Verbindungsbrücke,
um die entsprechende Relaisaktion auszuwählen
(Schließer oder Öffner).
14
1 1 1
/ , / und / DIN
8 4 2
sind werkseitig
CM10 und CM30
Optionskarte 1 / 1a
LK1 = Relaisausgang 2
LK2 = Relaisausgang 3
LK3 = Relaisausgang 4
CM50 Options-
karte 1
LK1 = Relaisausgang 3
LK2 = Relaisausgang 4

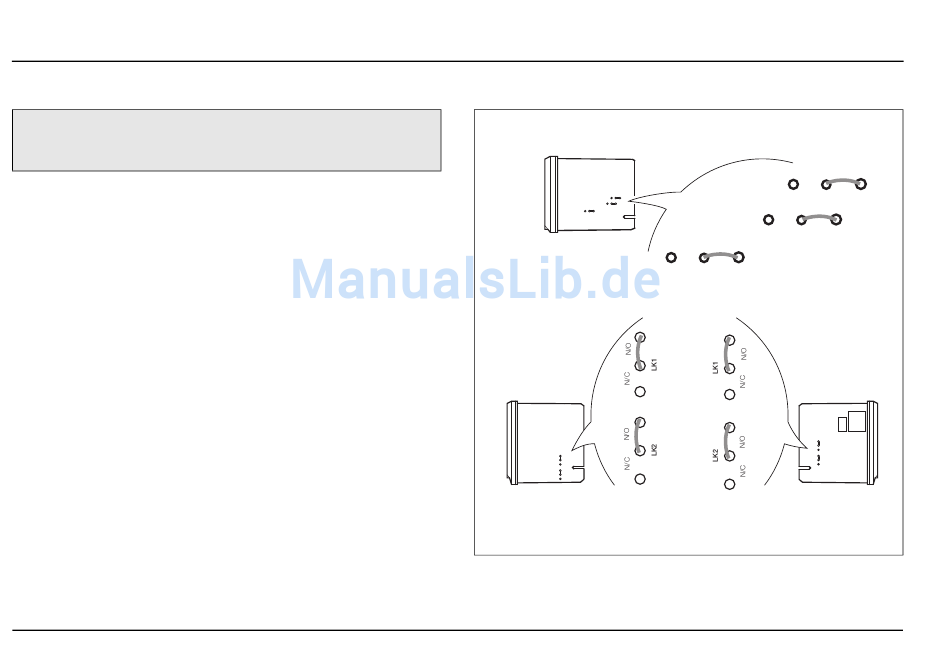

Abb. 4.6 Verbindungsbrücken für Relaisausgänge
4 Installation
LK1
N/C N/O
LK2
N/C N/O
LK3
N/C N/O
CM50 Standard-
karte 1
LK1 = Relaisausgang 1
LK2 = Relaisausgang 2
IM/CM/B–DE Rev. D
