ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
3 Anzeigen – Überblick
3.1 CM10 – Bedienerseite, Symbole und Tasten
ControlMaster
PV-Wert
PV
SP
Sollwert
OP
Ausgangswert
Symbole
A
B
Prozess
Symbole
Alarm
Zugriff
Stufe
Bediener
Stufe
Selbstopti-
mierung
aufrufen

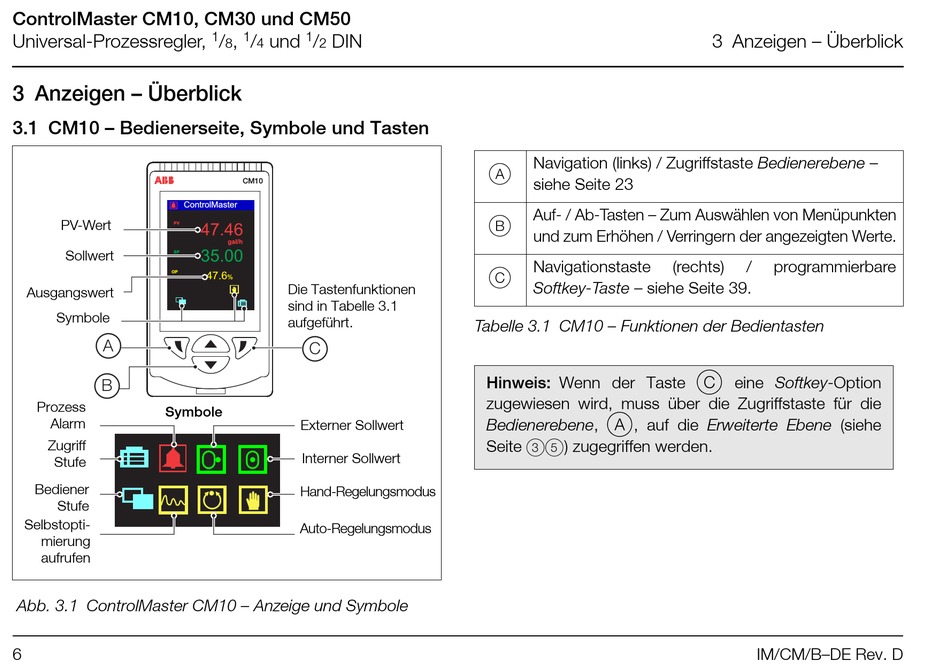

Abb. 3.1 ControlMaster CM10 – Anzeige und Symbole
6
1 1 1
/ , / und / DIN
8 4 2
CM10
47.46
gal/h
35.00
47.6
%
Die Tastenfunktionen
sind in Tabelle 3.1
aufgeführt.
C
Externer Sollwert
Interner Sollwert
Hand-Regelungsmodus
Auto-Regelungsmodus
Navigation (links) / Zugriffstaste Bedienerebene –
A
siehe Seite 23
Auf- / Ab-Tasten – Zum Auswählen von Menüpunkten
B
und zum Erhöhen / Verringern der angezeigten Werte.
Navigationstaste
C
Softkey-Taste – siehe Seite 39.
Tabelle 3.1 CM10 – Funktionen der Bedientasten
Hinweis: Wenn der Taste C eine Softkey-Option
zugewiesen wird, muss über die Zugriffstaste für die
Bedienerebene, A, auf die Erweiterte Ebene (siehe
35
Seite ) zugegriffen werden.
3 Anzeigen – Überblick
(rechts) / programmierbare
IM/CM/B–DE Rev. D
