ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
CM30 CM50
Analog-
eingang 3
Analog-
eingang 4
Messumformer-SVE
*
Unter Verwendung der internen Messumformer-SVE.
**
Wenn es sich bei den Analogeingängen 3 oder 4 um TE-Eingänge handelt, bauen Sie
den mitgelieferten Vergleichsstellensensor ein.
(Alternativ kann eine externe, feste Vergleichsmessstelle [Referenz] genutzt werden, wenn der
Regler auf die Verwendung von Eingangsgrößen im Millivoltbereich programmiert ist und
der geeignete Thermoelement-Linearisierer ausgewählt wurde.)
***
Analogeingang 4 kann nur mit TE-Eingängen verwendet werden, wenn auch Analogeingang 3
als TE-Eingang verwendet wird.
****
Um auch für mA-Eingangstypen eine Kontinuität des Regelkreises sicherzustellen, wenn der
Regler ausgeschaltet wird, bauen Sie, wie dargestellt, eine ausreichend bemessene Diode ein
(z. B. Typ 1N4148 oder äquivalent).
Hinweis: 3 Leiter müssen den gleichen Widerstand aufweisen; dieser darf maximal 20 betragen.

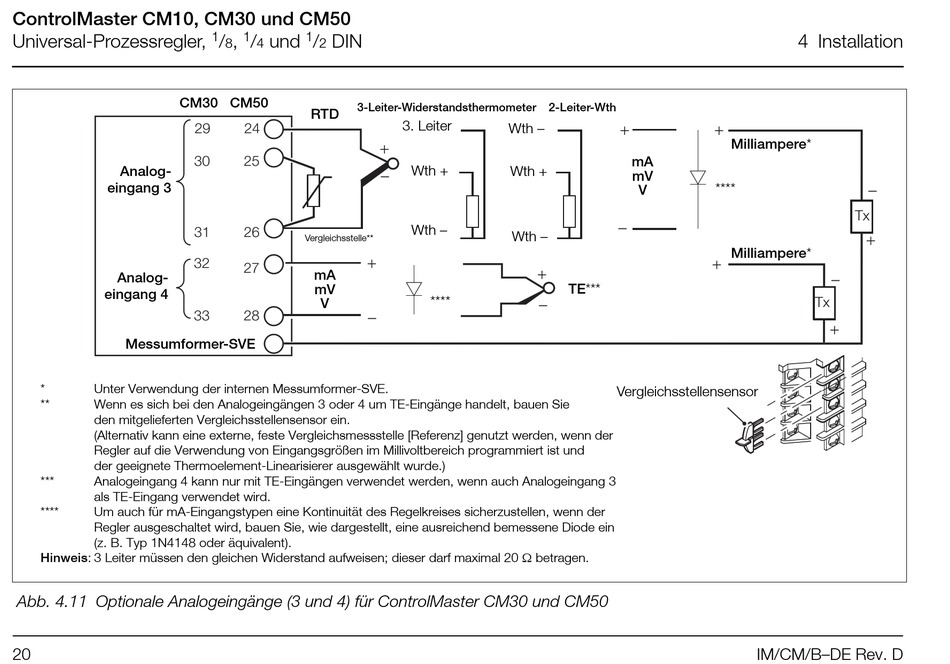

Abb. 4.11 Optionale Analogeingänge (3 und 4) für ControlMaster CM30 und CM50
20
1
1
1
/
,
/
und
/
DIN
8
4
2
3-Leiter-Widerstandsthermometer
RTD
29
24
30
25
31
26
Vergleichsstelle**
+
32
27
mA
mV
V
33
28
–
2-Leiter-Wth
3. Leiter
Wth –
+
–
Wth +
Wth +
Wth –
Wth –
****
+
+
Milliampere*
mA
mV
****
V
–
Milliampere*
+
TE***
Vergleichsstellensensor
4 Installation
–
Tx
+
–
Tx
+
IM/CM/B–DE Rev. D
