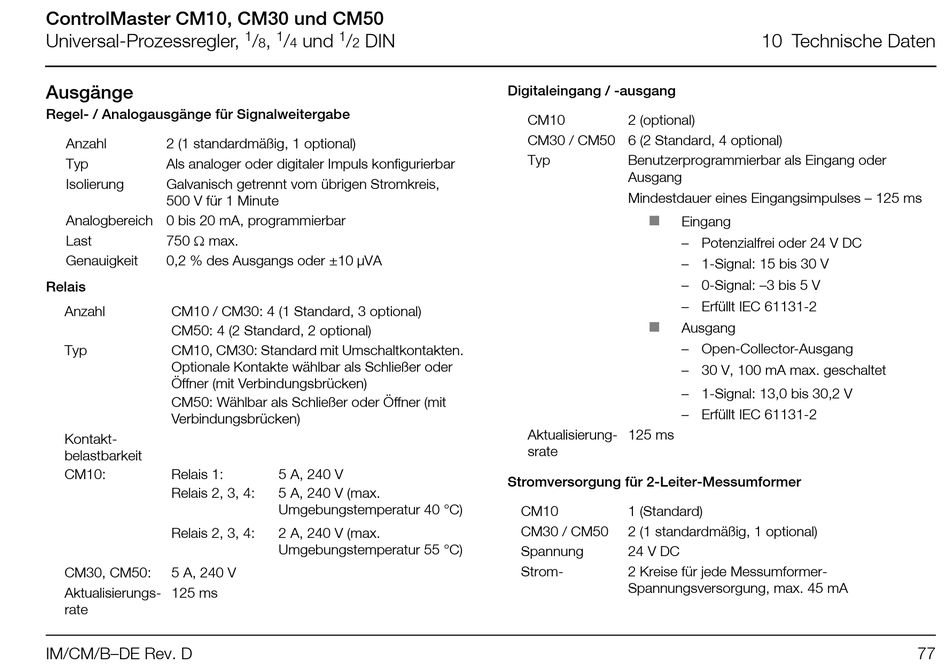

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
Ausgänge
Regel- / Analogausgänge für Signalweitergabe
Anzahl 2 (1 standardmäßig, 1 optional)
Typ Als analoger oder digitaler Impuls konfigurierbar
Isolierung Galvanisch getrennt vom übrigen Stromkreis,
500 V für 1 Minute
Analogbereich 0 bis 20 mA, programmierbar
750  max.
Last
Genauigkeit 0,2 % des Ausgangs oder ±10 µVA
Relais
Anzahl CM10 / CM30: 4 (1 Standard, 3 optional)
CM50: 4 (2 Standard, 2 optional)
Typ CM10, CM30: Standard mit Umschaltkontakten.
Optionale Kontakte wählbar als Schließer oder
Öffner (mit Verbindungsbrücken)
CM50: Wählbar als Schließer oder Öffner (mit
Verbindungsbrücken)
Kontakt-
belastbarkeit
CM10: Relais 1:
Relais 2, 3, 4:
Relais 2, 3, 4:
CM30, CM50: 5 A, 240 V
Aktualisierungs- 125 ms
rate
IM/CM/B–DE Rev. D
1 1 1
/ , / und / DIN
8 4 2
5 A, 240 V
5 A, 240 V (max.
Umgebungstemperatur 40 °C)
2 A, 240 V (max.
Umgebungstemperatur 55 °C)
Digitaleingang / -ausgang
CM10 2 (optional)
CM30 / CM50 6 (2 Standard, 4 optional)
Typ Benutzerprogrammierbar als Eingang oder
Ausgang
Mindestdauer eines Eingangsimpulses – 125 ms

Eingang
– Potenzialfrei oder 24 V DC
– 1-Signal: 15 bis 30 V
– 0-Signal: –3 bis 5 V
– Erfüllt IEC 61131-2

Ausgang
– Open-Collector-Ausgang
– 30 V, 100 mA max. geschaltet
– 1-Signal: 13,0 bis 30,2 V
– Erfüllt IEC 61131-2
Aktualisierung- 125 ms
srate
Stromversorgung für 2-Leiter-Messumformer
CM10 1 (Standard)
CM30 / CM50 2 (1 standardmäßig, 1 optional)
Spannung 24 V DC
Strom- 2 Kreise für jede Messumformer-
Spannungsversorgung, max. 45 mA
