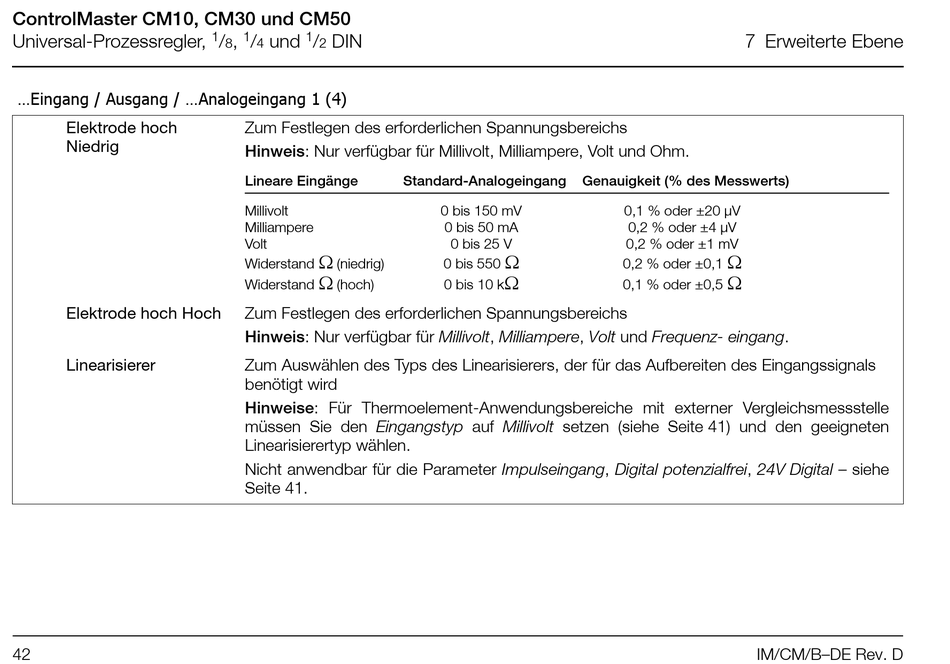

ControlMaster CM10, CM30 und CM50
Universal-Prozessregler,
...Eingang / Ausgang / ...Analogeingang 1 (4)
Elektrode hoch
Niedrig
Elektrode hoch Hoch
Linearisierer
42
1 1 1
/ , / und / DIN
8 4 2
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Ohm.
Lineare Eingänge
Millivolt
Milliampere
Volt

Widerstand (niedrig)

Widerstand (hoch)
Zum Festlegen des erforderlichen Spannungsbereichs
Hinweis: Nur verfügbar für Millivolt, Milliampere, Volt und Frequenz- eingang.
Zum Auswählen des Typs des Linearisierers, der für das Aufbereiten des Eingangssignals
benötigt wird
Hinweise: Für Thermoelement-Anwendungsbereiche mit externer Vergleichsmessstelle
müssen Sie den Eingangstyp auf Millivolt setzen (siehe Seite 41) und den geeigneten
Linearisierertyp wählen.
Nicht anwendbar für die Parameter Impulseingang, Digital potenzialfrei, 24V Digital – siehe
Seite 41.
Standard-Analogeingang
0 bis 150 mV
0 bis 50 mA
0 bis 25 V

0 bis 550

0 bis 10 k
7 Erweiterte Ebene
Genauigkeit (% des Messwerts)
0,1 % oder ±20 µV
0,2 % oder ±4 µV
0,2 % oder ±1 mV

0,2 % oder ±0,1

0,1 % oder ±0,5
