6

EINLEITUNG

Die Gasaufbereitung CSS-M/W für Wandaufbau ist ein komplett vorgefertigtes kompaktes kontinuierlich
arbeitendes Gasaufbereitungssystem, das eine Messgasmenge von max. 70 Nl/h fördern kann.
Die gesamte Gasaufbereitung ist in einem kompakten und robusten Stahlblechgehäuse untergebracht, damit Sie
ohne großen Montageaufwand schnell, wartungsarm und betriebssicher Ihre Gasanalysen durchführen können.
Die Gasaufbereitung CSS-M/W für Wandmontage darf nicht eingesetzt werden zur Förderung von betriebsmäßig
zündfähigen Gas/Luft- oder Gas/Sauerstoff-Gemischen, zur Förderung von brennbarem Gas, das in Verbindung
mit Luft oder Sauerstoff ein zündfähiges Gemisch bilden kann, sowie in explosionsfähiger Atmosphäre und in
explosionsgefährdeten Räumen.
7

ANWENDUNG

Die Gasaufbereitung CSS-M/W für Wandmontage ist für den kontinuierlichen Einsatz konzipiert.
Die in die CSS-M/W eingebauten Komponenten sind für den "Standardeinsatz" vorgesehen.

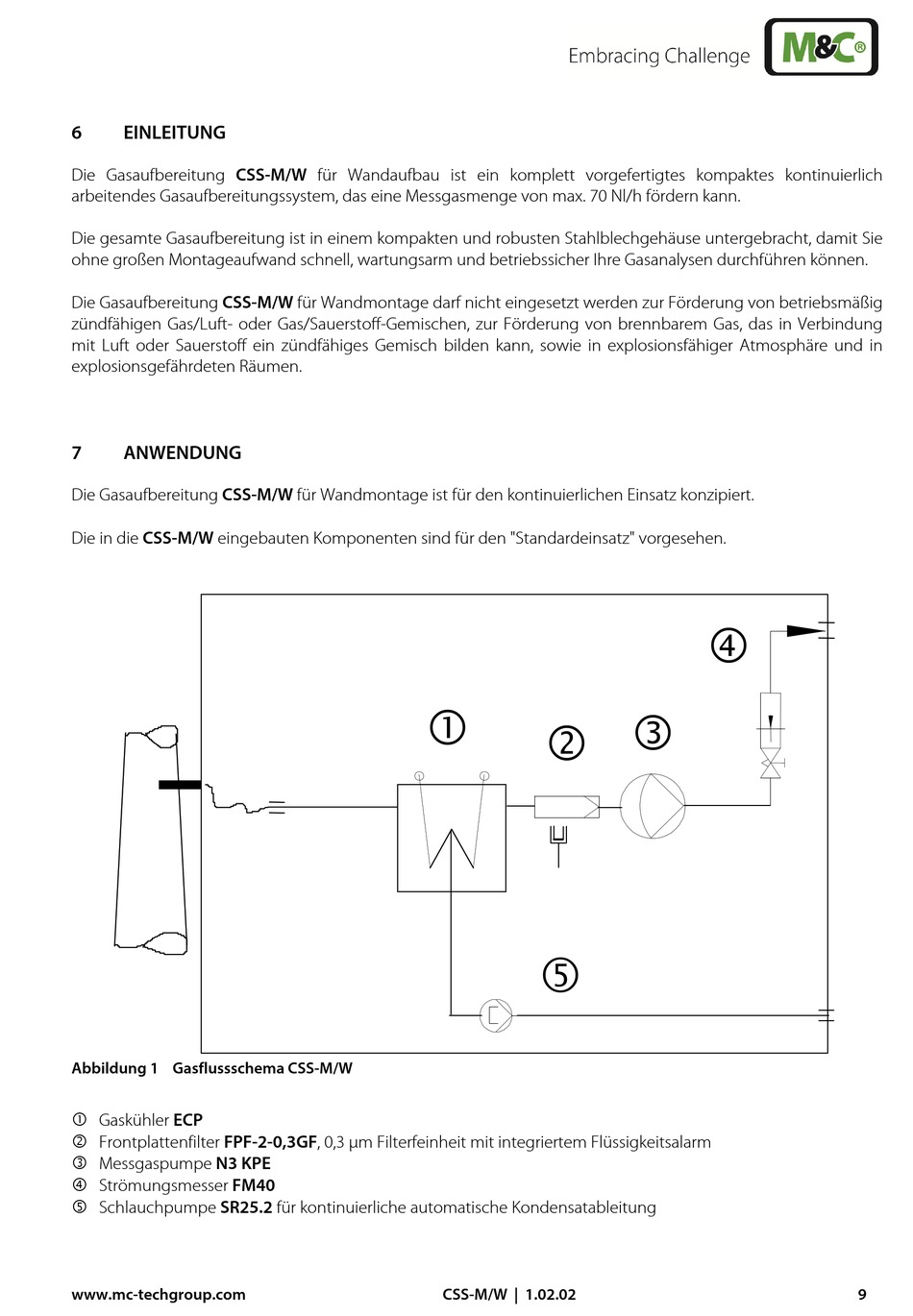

Abbildung 1 Gasflussschema CSS-M/W
 Gaskühler ECP
 Frontplattenfilter FPF-2-0,3GF, 0,3 μm Filterfeinheit mit integriertem Flüssigkeitsalarm
 Messgaspumpe N3 KPE
 Strömungsmesser FM40
 Schlauchpumpe SR25.2 für kontinuierliche automatische Kondensatableitung
