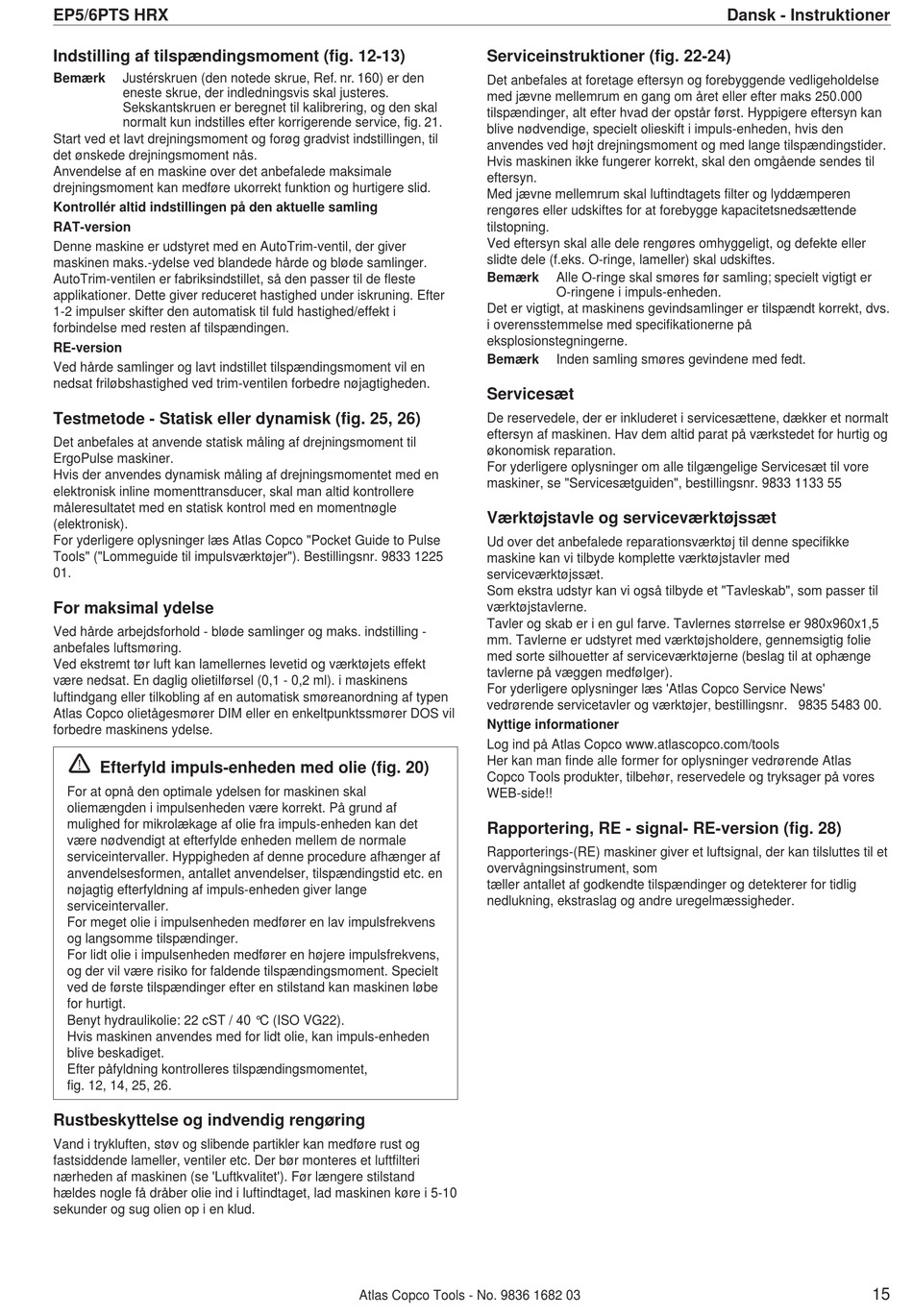

EP5/6PTS HRX
Indstilling af tilspændingsmoment (fig. 12-13)
Bemærk
Justérskruen (den notede skrue, Ref. nr. 160) er den
eneste skrue, der indledningsvis skal justeres.
Sekskantskruen er beregnet til kalibrering, og den skal
normalt kun indstilles efter korrigerende service, fig. 21.
Start ved et lavt drejningsmoment og forøg gradvist indstillingen, til
det ønskede drejningsmoment nås.
Anvendelse af en maskine over det anbefalede maksimale
drejningsmoment kan medføre ukorrekt funktion og hurtigere slid.
Kontrollér altid indstillingen på den aktuelle samling
RAT-version
Denne maskine er udstyret med en AutoTrim-ventil, der giver
maskinen maks.-ydelse ved blandede hårde og bløde samlinger.
AutoTrim-ventilen er fabriksindstillet, så den passer til de fleste
applikationer. Dette giver reduceret hastighed under iskruning. Efter
1-2 impulser skifter den automatisk til fuld hastighed/effekt i
forbindelse med resten af tilspændingen.
RE-version
Ved hårde samlinger og lavt indstillet tilspændingsmoment vil en
nedsat friløbshastighed ved trim-ventilen forbedre nøjagtigheden.
Testmetode - Statisk eller dynamisk (fig. 25, 26)
Det anbefales at anvende statisk måling af drejningsmoment til
ErgoPulse maskiner.
Hvis der anvendes dynamisk måling af drejningsmomentet med en
elektronisk inline momenttransducer, skal man altid kontrollere
måleresultatet med en statisk kontrol med en momentnøgle
(elektronisk).
For yderligere oplysninger læs Atlas Copco "Pocket Guide to Pulse
Tools" ("Lommeguide til impulsværktøjer"). Bestillingsnr. 9833 1225
01.
For maksimal ydelse
Ved hårde arbejdsforhold - bløde samlinger og maks. indstilling -
anbefales luftsmøring.
Ved ekstremt tør luft kan lamellernes levetid og værktøjets effekt
være nedsat. En daglig olietilførsel (0,1 - 0,2 ml). i maskinens
luftindgang eller tilkobling af en automatisk smøreanordning af typen
Atlas Copco olietågesmører DIM eller en enkeltpunktssmører DOS vil
forbedre maskinens ydelse.
!
Efterfyld impuls-enheden med olie (fig. 20)
For at opnå den optimale ydelsen for maskinen skal
oliemængden i impulsenheden være korrekt. På grund af
mulighed for mikrolækage af olie fra impuls-enheden kan det
være nødvendigt at efterfylde enheden mellem de normale
serviceintervaller. Hyppigheden af denne procedure afhænger af
anvendelsesformen, antallet anvendelser, tilspændingstid etc. en
nøjagtig efterfyldning af impuls-enheden giver lange
serviceintervaller.
For meget olie i impulsenheden medfører en lav impulsfrekvens
og langsomme tilspændinger.
For lidt olie i impulsenheden medfører en højere impulsfrekvens,
og der vil være risiko for faldende tilspændingsmoment. Specielt
ved de første tilspændinger efter en stilstand kan maskinen løbe
for hurtigt.
Benyt hydraulikolie: 22 cST / 40 °C (ISO VG22).
Hvis maskinen anvendes med for lidt olie, kan impuls-enheden
blive beskadiget.
Efter påfyldning kontrolleres tilspændingsmomentet,
fig. 12, 14, 25, 26.
Rustbeskyttelse og indvendig rengøring
Vand i trykluften, støv og slibende partikler kan medføre rust og
fastsiddende lameller, ventiler etc. Der bør monteres et luftfilteri
nærheden af maskinen (se 'Luftkvalitet'). Før længere stilstand
hældes nogle få dråber olie ind i luftindtaget, lad maskinen køre i 5-10
sekunder og sug olien op i en klud.
Serviceinstruktioner (fig. 22-24)
Det anbefales at foretage eftersyn og forebyggende vedligeholdelse
med jævne mellemrum en gang om året eller efter maks 250.000
tilspændinger, alt efter hvad der opstår først. Hyppigere eftersyn kan
blive nødvendige, specielt olieskift i impuls-enheden, hvis den
anvendes ved højt drejningsmoment og med lange tilspændingstider.
Hvis maskinen ikke fungerer korrekt, skal den omgående sendes til
eftersyn.
Med jævne mellemrum skal luftindtagets filter og lyddæmperen
rengøres eller udskiftes for at forebygge kapacitetsnedsættende
tilstopning.
Ved eftersyn skal alle dele rengøres omhyggeligt, og defekte eller
slidte dele (f.eks. O-ringe, lameller) skal udskiftes.
Bemærk
Det er vigtigt, at maskinens gevindsamlinger er tilspændt korrekt, dvs.
i overensstemmelse med specifikationerne på
eksplosionstegningerne.
Bemærk
Servicesæt
De reservedele, der er inkluderet i servicesættene, dækker et normalt
eftersyn af maskinen. Hav dem altid parat på værkstedet for hurtig og
økonomisk reparation.
For yderligere oplysninger om alle tilgængelige Servicesæt til vore
maskiner, se "Servicesætguiden", bestillingsnr. 9833 1133 55
Værktøjstavle og serviceværktøjssæt
Ud over det anbefalede reparationsværktøj til denne specifikke
maskine kan vi tilbyde komplette værktøjstavler med
serviceværktøjssæt.
Som ekstra udstyr kan vi også tilbyde et "Tavleskab", som passer til
værktøjstavlerne.
Tavler og skab er i en gul farve. Tavlernes størrelse er 980x960x1,5
mm. Tavlerne er udstyret med værktøjsholdere, gennemsigtig folie
med sorte silhouetter af serviceværktøjerne (beslag til at ophænge
tavlerne på væggen medfølger).
For yderligere oplysninger læs 'Atlas Copco Service News'
vedrørende servicetavler og værktøjer, bestillingsnr. 9835 5483 00.
Nyttige informationer
Log ind på Atlas Copco www.atlascopco.com/tools
Her kan man finde alle former for oplysninger vedrørende Atlas
Copco Tools produkter, tilbehør, reservedele og tryksager på vores
WEB-side!!
Rapportering, RE - signal- RE-version (fig. 28)
Rapporterings-(RE) maskiner giver et luftsignal, der kan tilsluttes til et
overvågningsinstrument, som
tæller antallet af godkendte tilspændinger og detekterer for tidlig
nedlukning, ekstraslag og andre uregelmæssigheder.
Atlas Copco Tools - No. 9836 1682 03
Dansk - Instruktioner
Alle O-ringe skal smøres før samling; specielt vigtigt er
O-ringene i impuls-enheden.
Inden samling smøres gevindene med fedt.
15
