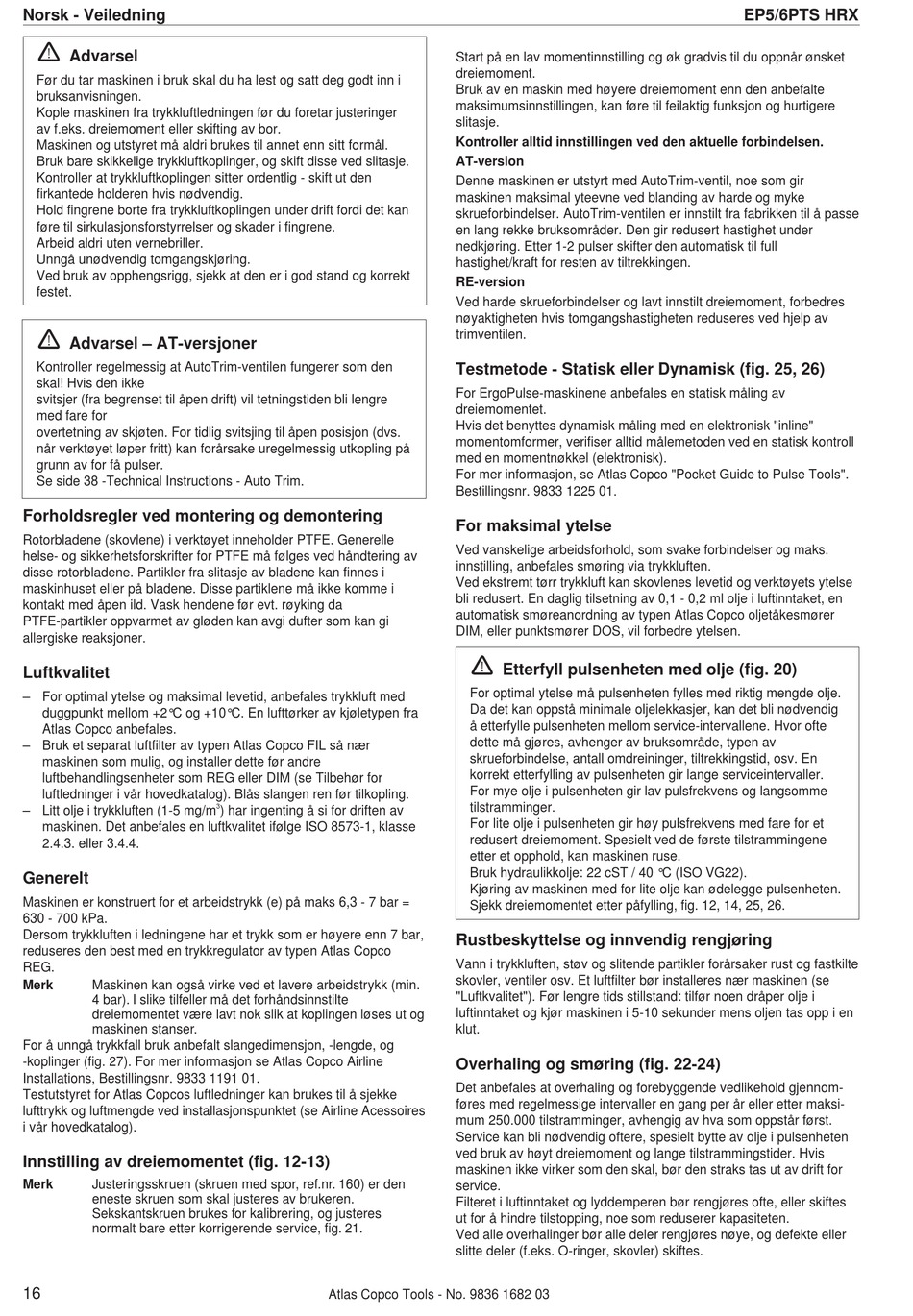

Norsk - Veiledning
!
Advarsel
Før du tar maskinen i bruk skal du ha lest og satt deg godt inn i
bruksanvisningen.
Kople maskinen fra trykkluftledningen før du foretar justeringer
av f.eks. dreiemoment eller skifting av bor.
Maskinen og utstyret må aldri brukes til annet enn sitt formål.
Bruk bare skikkelige trykkluftkoplinger, og skift disse ved slitasje.
Kontroller at trykkluftkoplingen sitter ordentlig - skift ut den
firkantede holderen hvis nødvendig.
Hold fingrene borte fra trykkluftkoplingen under drift fordi det kan
føre til sirkulasjonsforstyrrelser og skader i fingrene.
Arbeid aldri uten vernebriller.
Unngå unødvendig tomgangskjøring.
Ved bruk av opphengsrigg, sjekk at den er i god stand og korrekt
festet.
!
Advarsel – AT-versjoner
Kontroller regelmessig at AutoTrim-ventilen fungerer som den
skal! Hvis den ikke
svitsjer (fra begrenset til åpen drift) vil tetningstiden bli lengre
med fare for
overtetning av skjøten. For tidlig svitsjing til åpen posisjon (dvs.
når verktøyet løper fritt) kan forårsake uregelmessig utkopling på
grunn av for få pulser.
Se side 38 -Technical Instructions - Auto Trim.
Forholdsregler ved montering og demontering
Rotorbladene (skovlene) i verktøyet inneholder PTFE. Generelle
helse- og sikkerhetsforskrifter for PTFE må følges ved håndtering av
disse rotorbladene. Partikler fra slitasje av bladene kan finnes i
maskinhuset eller på bladene. Disse partiklene må ikke komme i
kontakt med åpen ild. Vask hendene før evt. røyking da
PTFE-partikler oppvarmet av gløden kan avgi dufter som kan gi
allergiske reaksjoner.
Luftkvalitet
– For optimal ytelse og maksimal levetid, anbefales trykkluft med
duggpunkt mellom +2°C og +10°C. En lufttørker av kjøletypen fra
Atlas Copco anbefales.
– Bruk et separat luftfilter av typen Atlas Copco FIL så nær
maskinen som mulig, og installer dette før andre
luftbehandlingsenheter som REG eller DIM (se Tilbehør for
luftledninger i vår hovedkatalog). Blås slangen ren før tilkopling.
– Litt olje i trykkluften (1-5 mg/m
maskinen. Det anbefales en luftkvalitet ifølge ISO 8573-1, klasse
2.4.3. eller 3.4.4.
Generelt
Maskinen er konstruert for et arbeidstrykk (e) på maks 6,3 - 7 bar =
630 - 700 kPa.
Dersom trykkluften i ledningene har et trykk som er høyere enn 7 bar,
reduseres den best med en trykkregulator av typen Atlas Copco
REG.
Merk
Maskinen kan også virke ved et lavere arbeidstrykk (min.
4 bar). I slike tilfeller må det forhåndsinnstilte
dreiemomentet være lavt nok slik at koplingen løses ut og
maskinen stanser.
For å unngå trykkfall bruk anbefalt slangedimensjon, -lengde, og
-koplinger (fig. 27). For mer informasjon se Atlas Copco Airline
Installations, Bestillingsnr. 9833 1191 01.
Testutstyret for Atlas Copcos luftledninger kan brukes til å sjekke
lufttrykk og luftmengde ved installasjonspunktet (se Airline Acessoires
i vår hovedkatalog).
Innstilling av dreiemomentet (fig. 12-13)
Merk
Justeringsskruen (skruen med spor, ref.nr. 160) er den
eneste skruen som skal justeres av brukeren.
Sekskantskruen brukes for kalibrering, og justeres
normalt bare etter korrigerende service, fig. 21.
16
3
) har ingenting å si for driften av
Atlas Copco Tools - No. 9836 1682 03
Start på en lav momentinnstilling og øk gradvis til du oppnår ønsket
dreiemoment.
Bruk av en maskin med høyere dreiemoment enn den anbefalte
maksimumsinnstillingen, kan føre til feilaktig funksjon og hurtigere
slitasje.
Kontroller alltid innstillingen ved den aktuelle forbindelsen.
AT-version
Denne maskinen er utstyrt med AutoTrim-ventil, noe som gir
maskinen maksimal yteevne ved blanding av harde og myke
skrueforbindelser. AutoTrim-ventilen er innstilt fra fabrikken til å passe
en lang rekke bruksområder. Den gir redusert hastighet under
nedkjøring. Etter 1-2 pulser skifter den automatisk til full
hastighet/kraft for resten av tiltrekkingen.
RE-version
Ved harde skrueforbindelser og lavt innstilt dreiemoment, forbedres
nøyaktigheten hvis tomgangshastigheten reduseres ved hjelp av
trimventilen.
Testmetode - Statisk eller Dynamisk (fig. 25, 26)
For ErgoPulse-maskinene anbefales en statisk måling av
dreiemomentet.
Hvis det benyttes dynamisk måling med en elektronisk "inline"
momentomformer, verifiser alltid målemetoden ved en statisk kontroll
med en momentnøkkel (elektronisk).
For mer informasjon, se Atlas Copco "Pocket Guide to Pulse Tools".
Bestillingsnr. 9833 1225 01.
For maksimal ytelse
Ved vanskelige arbeidsforhold, som svake forbindelser og maks.
innstilling, anbefales smøring via trykkluften.
Ved ekstremt tørr trykkluft kan skovlenes levetid og verktøyets ytelse
bli redusert. En daglig tilsetning av 0,1 - 0,2 ml olje i luftinntaket, en
automatisk smøreanordning av typen Atlas Copco oljetåkesmører
DIM, eller punktsmører DOS, vil forbedre ytelsen.
!
Etterfyll pulsenheten med olje (fig. 20)
For optimal ytelse må pulsenheten fylles med riktig mengde olje.
Da det kan oppstå minimale oljelekkasjer, kan det bli nødvendig
å etterfylle pulsenheten mellom service-intervallene. Hvor ofte
dette må gjøres, avhenger av bruksområde, typen av
skrueforbindelse, antall omdreininger, tiltrekkingstid, osv. En
korrekt etterfylling av pulsenheten gir lange serviceintervaller.
For mye olje i pulsenheten gir lav pulsfrekvens og langsomme
tilstramminger.
For lite olje i pulsenheten gir høy pulsfrekvens med fare for et
redusert dreiemoment. Spesielt ved de første tilstrammingene
etter et opphold, kan maskinen ruse.
Bruk hydraulikkolje: 22 cST / 40 °C (ISO VG22).
Kjøring av maskinen med for lite olje kan ødelegge pulsenheten.
Sjekk dreiemomentet etter påfylling, fig. 12, 14, 25, 26.
Rustbeskyttelse og innvendig rengjøring
Vann i trykkluften, støv og slitende partikler forårsaker rust og fastkilte
skovler, ventiler osv. Et luftfilter bør installeres nær maskinen (se
"Luftkvalitet"). Før lengre tids stillstand: tilfør noen dråper olje i
luftinntaket og kjør maskinen i 5-10 sekunder mens oljen tas opp i en
klut.
Overhaling og smøring (fig. 22-24)
Det anbefales at overhaling og forebyggende vedlikehold gjennom-
føres med regelmessige intervaller en gang per år eller etter maksi-
mum 250.000 tilstramminger, avhengig av hva som oppstår først.
Service kan bli nødvendig oftere, spesielt bytte av olje i pulsenheten
ved bruk av høyt dreiemoment og lange tilstrammingstider. Hvis
maskinen ikke virker som den skal, bør den straks tas ut av drift for
service.
Filteret i luftinntaket og lyddemperen bør rengjøres ofte, eller skiftes
ut for å hindre tilstopping, noe som reduserer kapasiteten.
Ved alle overhalinger bør alle deler rengjøres nøye, og defekte eller
slitte deler (f.eks. O-ringer, skovler) skiftes.
EP5/6PTS HRX
