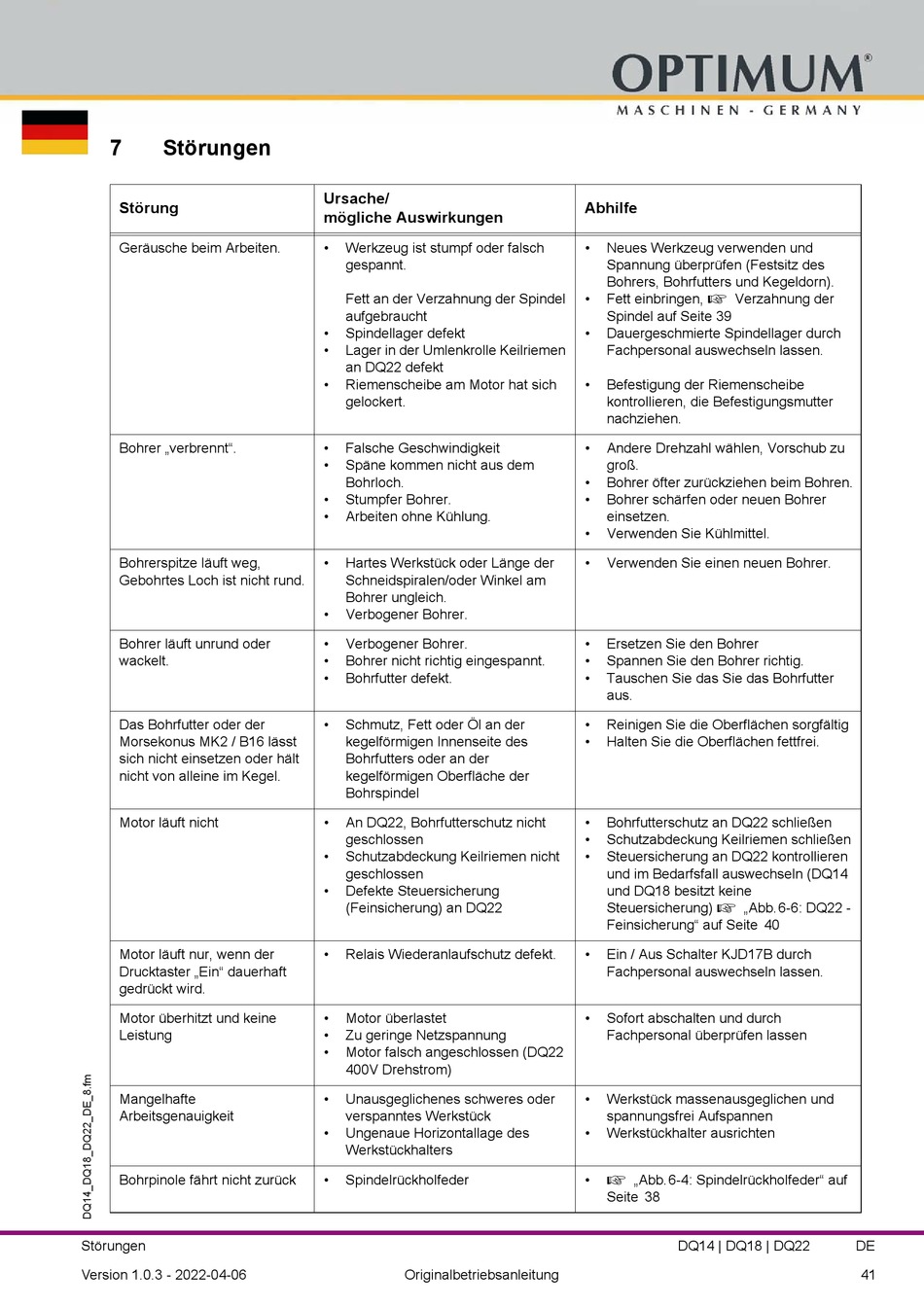

7 Störungen
Störung
Geräusche beim Arbeiten.
Bohrer „verbrennt".
Bohrerspitze läuft weg,
Gebohrtes Loch ist nicht rund.
Bohrer läuft unrund oder
wackelt.
Das Bohrfutter oder der
Morsekonus MK2 / B16 lässt
sich nicht einsetzen oder hält
nicht von alleine im Kegel.
Motor läuft nicht
Motor läuft nur, wenn der
Drucktaster „Ein" dauerhaft
gedrückt wird.
Motor überhitzt und keine
Leistung
Mangelhafte
Arbeitsgenauigkeit
Bohrpinole fährt nicht zurück
Störungen
Version 1.0.3 - 2022-04-06
Ursache/
mögliche Auswirkungen
• Werkzeug ist stumpf oder falsch
gespannt.

Fett an der Verzahnung der Spindel
aufgebraucht
• Spindellager defekt
• Lager in der Umlenkrolle Keilriemen
an DQ22 defekt
• Riemenscheibe am Motor hat sich
gelockert.
• Falsche Geschwindigkeit
• Späne kommen nicht aus dem
Bohrloch.
• Stumpfer Bohrer.
• Arbeiten ohne Kühlung.
• Hartes Werkstück oder Länge der
Schneidspiralen/oder Winkel am
Bohrer ungleich.
• Verbogener Bohrer.
• Verbogener Bohrer.
• Bohrer nicht richtig eingespannt.
• Bohrfutter defekt.
• Schmutz, Fett oder Öl an der
kegelförmigen Innenseite des
Bohrfutters oder an der
kegelförmigen Oberfläche der
Bohrspindel
• An DQ22, Bohrfutterschutz nicht
geschlossen
• Schutzabdeckung Keilriemen nicht
geschlossen
• Defekte Steuersicherung
(Feinsicherung) an DQ22
• Relais Wiederanlaufschutz defekt.
• Motor überlastet
• Zu geringe Netzspannung
• Motor falsch angeschlossen (DQ22
400V Drehstrom)
• Unausgeglichenes schweres oder
verspanntes Werkstück
• Ungenaue Horizontallage des
Werkstückhalters
• Spindelrückholfeder
Originalbetriebsanleitung
Abhilfe
• Neues Werkzeug verwenden und
Spannung überprüfen (Festsitz des
Bohrers, Bohrfutters und Kegeldorn).

• Fett einbringen, Verzahnung der
Spindel auf Seite 39
• Dauergeschmierte Spindellager durch
Fachpersonal auswechseln lassen.
• Befestigung der Riemenscheibe
kontrollieren, die Befestigungsmutter
nachziehen.
• Andere Drehzahl wählen, Vorschub zu
groß.
• Bohrer öfter zurückziehen beim Bohren.
• Bohrer schärfen oder neuen Bohrer
einsetzen.
• Verwenden Sie Kühlmittel.
• Verwenden Sie einen neuen Bohrer.
• Ersetzen Sie den Bohrer
• Spannen Sie den Bohrer richtig.
• Tauschen Sie das Sie das Bohrfutter
aus.
• Reinigen Sie die Oberflächen sorgfältig
• Halten Sie die Oberflächen fettfrei.
• Bohrfutterschutz an DQ22 schließen
• Schutzabdeckung Keilriemen schließen
• Steuersicherung an DQ22 kontrollieren
und im Bedarfsfall auswechseln (DQ14
und DQ18 besitzt keine

Steuersicherung) „Abb. 6-6: DQ22 -
Feinsicherung" auf Seite 40
• Ein / Aus Schalter KJD17B durch
Fachpersonal auswechseln lassen.
• Sofort abschalten und durch
Fachpersonal überprüfen lassen
• Werkstück massenausgeglichen und
spannungsfrei Aufspannen
• Werkstückhalter ausrichten

• „Abb. 6-4: Spindelrückholfeder" auf
Seite 38
