7

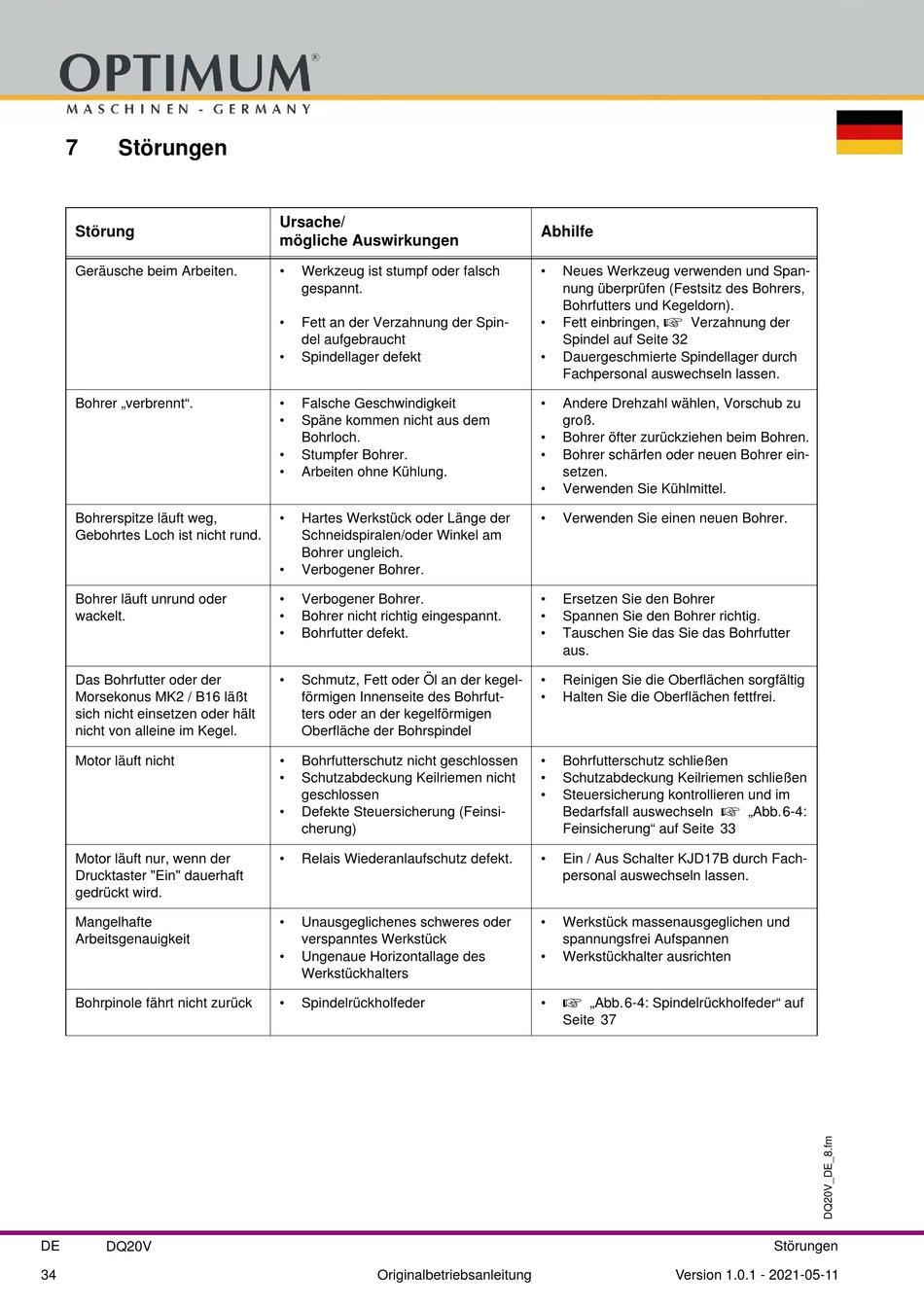

Störungen
Störung
Geräusche beim Arbeiten.
Bohrer „verbrennt".
Bohrerspitze läuft weg,
Gebohrtes Loch ist nicht rund.
Bohrer läuft unrund oder
wackelt.
Das Bohrfutter oder der
Morsekonus MK2 / B16 läßt
sich nicht einsetzen oder hält
nicht von alleine im Kegel.
Motor läuft nicht
Motor läuft nur, wenn der
Drucktaster "Ein" dauerhaft
gedrückt wird.
Mangelhafte
Arbeitsgenauigkeit
Bohrpinole fährt nicht zurück
DE
DQ20V
34
Ursache/
mögliche Auswirkungen
•
Werkzeug ist stumpf oder falsch
gespannt.
•
Fett an der Verzahnung der Spin-
del aufgebraucht
•
Spindellager defekt
•
Falsche Geschwindigkeit
•
Späne kommen nicht aus dem
Bohrloch.
•
Stumpfer Bohrer.
•
Arbeiten ohne Kühlung.
•
Hartes Werkstück oder Länge der
Schneidspiralen/oder Winkel am
Bohrer ungleich.
•
Verbogener Bohrer.
•
Verbogener Bohrer.
•
Bohrer nicht richtig eingespannt.
•
Bohrfutter defekt.
•
Schmutz, Fett oder Öl an der kegel-
förmigen Innenseite des Bohrfut-
ters oder an der kegelförmigen
Oberfläche der Bohrspindel
•
Bohrfutterschutz nicht geschlossen
•
Schutzabdeckung Keilriemen nicht
geschlossen
•
Defekte Steuersicherung (Feinsi-
cherung)
•
Relais Wiederanlaufschutz defekt.
•
Unausgeglichenes schweres oder
verspanntes Werkstück
•
Ungenaue Horizontallage des
Werkstückhalters
•
Spindelrückholfeder
Originalbetriebsanleitung
Abhilfe
•
Neues Werkzeug verwenden und Span-
nung überprüfen (Festsitz des Bohrers,
Bohrfutters und Kegeldorn).
•
Fett einbringen,
Verzahnung der
Spindel auf Seite 32
•
Dauergeschmierte Spindellager durch
Fachpersonal auswechseln lassen.
•
Andere Drehzahl wählen, Vorschub zu
groß.
•
Bohrer öfter zurückziehen beim Bohren.
•
Bohrer schärfen oder neuen Bohrer ein-
setzen.
•
Verwenden Sie Kühlmittel.
•
Verwenden Sie einen neuen Bohrer.
•
Ersetzen Sie den Bohrer
•
Spannen Sie den Bohrer richtig.
•
Tauschen Sie das Sie das Bohrfutter
aus.
•
Reinigen Sie die Oberflächen sorgfältig
•
Halten Sie die Oberflächen fettfrei.
•
Bohrfutterschutz schließen
•
Schutzabdeckung Keilriemen schließen
•
Steuersicherung kontrollieren und im
Bedarfsfall auswechseln
Feinsicherung" auf Seite 33
•
Ein / Aus Schalter KJD17B durch Fach-
personal auswechseln lassen.
•
Werkstück massenausgeglichen und
spannungsfrei Aufspannen
•
Werkstückhalter ausrichten
•
„Abb. 6-4: Spindelrückholfeder" auf
Seite 37
Version 1.0.1 - 2021-05-11
„Abb. 6-4:
Störungen
