Betriebsanleitung

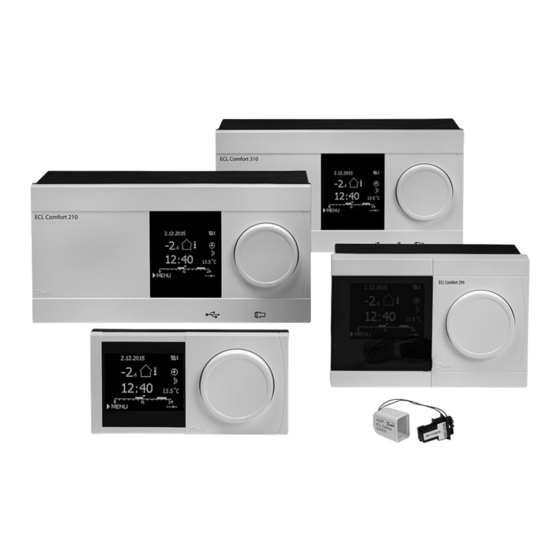

ECL Comfort 210 / 296 / 310, Applikation A260

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 6
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
2.8
Navigation, ECL Applikationsschlüssel A260. . . . . . . . . . . . . . . . . . 32
3.0 Alltagsbetrieb.................................................. 37
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 37
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.3
3.4
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 43
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.0 Einstellungen .................................................. 48
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
5.3
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
5.4
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 55
5.5
stung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
5.6
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
5.7
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
5.8
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
5.9
Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
5.10 Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
5.11 Alarmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
© Danfoss | 2022.12
6.0 Allgemeine Reglereinstellungen ....................... 92
6.1
Reglermenü „Allgemeine Reglereinstellungen". . . . . . . . . . . . . . 92
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
7.0 Weitere Informationen ................................... 112
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
7.7
Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
7.8
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
AQ160186464268de-000502 | 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss A260

Inhaltszusammenfassung für Danfoss A260

  • Seite 1: Inhaltsverzeichnis

    ECA 30/31 Setupvorgang........112 Navigation, ECL Applikationsschlüssel A260....32 Übersteuerungsfunktion .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 1.1 Wichtige Sicherheitshinweise und Produktinformationen 1.1.1 Wichtige Sicherheitshinweise und Produktinformationen Die vorliegende Instruktion gilt für den ECL-Applikationsschlüssel A260 (Bestell-Nr. 087H3801). Der ECL-Applikationsschlüssel A260 umfasst einen Untertyp, der im ECL Comfort 210 und im ECL Comfort 310 eingesetzt werden kann: •...
  • Seite 3 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Die B-Typen verfügen weder über eine Anzeige noch über ein Einstellrad. Sie werden mit den Fernbedienungseinheiten ECA 30 oder ECA 31 bedient: • ECA 30 (087H3200) • ECA 31 (087H3201) Sockel für den ECL Comfort:...
  • Seite 4 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Sicherheitshinweis Um Verletzungen an Personen und Schäden am Gerät zu vermeiden, ist diese Anleitung unbedingt zu beachten. Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von sachkundigen und autorisierten Personen durchgeführt werden.
  • Seite 5 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Jeder ausgewählte Parameter besitzt eine eindeutige Identifikationsnummer (ID-Nr.). Beispiel: Erste Ziffer Zweite Ziffer Die letzten drei Ziffern 11174 Heizkreis 1 Parameter- nummer 12174 Parameter- Heizkreis 2 nummer Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere...

  • Seite 6: Installation

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.0 Installation 2.1 Vor der Installation Die Applikation A260 ist äußerst flexibel. Es gibt folgende Typische A260-Applikation: Grundprinzipien: Beheizung (Kreis 1 und Kreis 2): Die Vorlauftemperatur kann in der Regel an Ihre persönlichen Bedürfnisse angepasst werden.
  • Seite 7 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 A260, allgemeine Hinweise: Bis zu zwei Fernbedienungseinheiten, ECA 30/31, können zur Fernsteuerung des ECL-Reglers an einen ECL-Regler angeschlossen werden. Das Einschalten der Umwälzpumpen und Motorregelventile in Perioden ohne Wärmebedarf ist möglich.

  • Seite 8: Auswahl Des Anlagentyps

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.

  • Seite 9: Montage

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.3 Montage 2.3.1 Montieren des ECL Comfort Reglers Siehe die Einbauanleitung, die im Lieferumfang des Reglers ECL Comfort enthalten ist. Montieren Sie den Regler leicht zugänglich in der Nähe der Heizungsanlage.

  • Seite 10: Wandmontage

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein.

  • Seite 11: Montieren Der Fernbedienungseinheit Eca

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •...
  • Seite 12 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.3.3 Befestigung des internen E/A-Moduls ECA 32 Befestigung des internen E/A-Moduls ECA 32 Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 13: Anordnen Der Temperaturfühler

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.4 Anordnen der Temperaturfühler 2.4.1 Anordnen der Temperaturfühler Es ist äußerst wichtig, dass die Fühler an den geeigneten Stellen platziert sind. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
  • Seite 14 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Zusammenhang zwischen der Temperatur und dem ohmschen Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Widerstand 14 | © Danfoss | 2022.12 AQ160186464268de-000502...

  • Seite 15: Elektrischer Anschluss

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Warnung Zwischen den elektrischen Leitern auf der Leiterplatte für Netzspannung, Relaiskontakten und Triacausgängen wurde der Sicherheitsabstand von mindestens 6 mm nicht eingehalten. Die Ausgänge dürfen nicht als galvanisch getrennte (potentialfreie)
  • Seite 16 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Schließen Sie an die gemeinsame Masseklemme den Schutzleiter ECL 210/310 von wichtigen Komponenten (wie z.B. der Pumpe oder der Stellantriebe für die Regelventile) an. ECL 296 Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels...

  • Seite 17: Elektrische Anschlüsse - 24 Vac

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5.2 Elektrische Anschlüsse – 24 VAC Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Maximale Belastbarkeit: 4 (2) A/24 VAC Relaisklemmen (4 A für ohmsche Last, 2 A für induktive Last)
  • Seite 18 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5.3 Elektrische Anschlüsse, Sicherheitsthermostate, allgemein Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Die Anschlusspläne zeigen verschiedene Lösungen/Beispiele: Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil ohne Sicherheitsfunktion Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil mit Sicherheitsfunktion Sicherheitsthermostat, 2-stufiges Schließen...

  • Seite 19: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5.4 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für Fühler- und Eingangsanschlüsse siehe Montageanleitung (liegt dem Applikationsschlüssel bei). Fühler Empfohlener Typ Beschreibung Außentemperaturfühler* ESMT Raumtemperaturfühler**, ESM-10 Kreis 1 ESM-11/ESMB/ Vorlauftemperaturfühler***,...

  • Seite 20: Elektrischer Anschluss Der Eca

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5.5 Elektrischer Anschluss der ECA 30/31 Klemme Klemme ECA Beschreibung Typ (empf.) 30/31 Twisted-Pair-Kabel Kabel mit verdrillten Adernpaa- Twisted-Pair-Kabel Ext. Raumtemperatur- ESM-10 fühler* * Nach dem Anschließen eines externen Raumtemperaturfühlers muss die ECA 30/31 aus- und wieder eingeschaltet werden.

  • Seite 21: Elektrischer Anschluss An Ein Bussystem

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Manche Applikationen enthalten keine Funktionen, die sich auf die aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31 funktioniert dann ausschließlich als Fernbedienung. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.

  • Seite 22: Elektrische Anschlüsse, Kommunikation

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.5.7 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, ModBus ECL Comfort 210: Nicht galvanisch getrennte ModBus-Anschlüsse ECL Comfort 296: Galvanisch getrennte Modbus-Anschlüsse ECL Comfort 310: Galvanisch getrennte Modbus-Anschlüsse 2.5.8 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, M-Bus...

  • Seite 23: Einsetzen Des Applikationsschlüssels

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen, z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw.
  • Seite 24 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
  • Seite 25 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus.
  • Seite 26 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
  • Seite 27 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt.
  • Seite 28 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...

  • Seite 29: Ecl Applikationsschlüssel, Kopieren Von Daten

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...
  • Seite 30 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus.

  • Seite 31: Checkliste

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 32: Navigation, Ecl Applikationsschlüssel A260

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2.8 Navigation, ECL Applikationsschlüssel A260 Navigation, A260, Kreis 1 und 2 Home Kreis 1, Beheizung Kreis 2, Beheizung ID-Nr. Funktion ID-Nr. Funktion MENU Wochenprogr. wählbar wählbar Einstellungen Vorlauftemperatur Heizkurve Heizkurve 11178 Max.
  • Seite 33 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Navigation, A260, Kreis 1 und Kreis 2 (Fortsetzung) Home Kreis 1, Beheizung Kreis 2, Beheizung MENU ID-Nr. Funktion ID-Nr. Funktion 11174 12174 Einstellungen Regelparameter Motorschutz Motorschutz 11184 12184 11185 12185...
  • Seite 34 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Navigation, A260, Kreis 1 und Kreis 2 (Fortsetzung) Home Kreis 1, Beheizung Kreis 2, Beheizung MENU ID-Nr. Funktion ID-Nr. Funktion Ferien wählbar wählbar Temp.-Anzeige 11147 12147 Alarm Obere Differenz Obere Differenz...
  • Seite 35 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Navigation A260, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum wählbar Ferien wählbar Aussentemp. Übersicht Eing. 1/Übersicht Eing. 2 Akk. Außentemp. Vorlauftemp. Raumtemperatur Rücklauftemp. Aussentemp. Log 1/Log 2...
  • Seite 36 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Navigation, A260, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell Nr. Hardware Software Rev. Nr. Serien Nr. Herstellungsdatum Erweiterung Ethernet Adresse Typ Server Konfigurat. ECL Portal...

  • Seite 37: Alltagsbetrieb

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert.

  • Seite 38: Erläuterungen Zum Reglerdisplay

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 39 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit an den Regler angeschlossen ist, müssen Sie die gewünschte Raumtemperatur eingeben. Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten.
  • Seite 40 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Einstellen der gewünschten Raumtemperatur, ECA 30/ECA 31 Die gewünschte Raumtemperatur kann genauso wie im Regler eingestellt werden. In der Fernbedienungseinheit können aber Mit Hilfe der ECA 30/ECA 31 können Sie die gewünschte ggf.

  • Seite 41: Allgemeiner Überblick: Bedeutung Der Symbole

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr.

  • Seite 42: Überwachung Der Temperaturen Und Regelkomponenten

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.4 Überwachung der Temperaturen und Regelkomponenten Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 43: Übersicht Über Mögliche Einflussfaktoren

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 44: Handbetrieb

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.6 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 45: Wochenprogramm

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen.

  • Seite 46: Gesamtüberblick Aller Einstellungen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Aktuell (aktueller Volumenstrom oder aktuelle Leistung) Einstellung für erweiterte Heizungsausschaltung Einstellung für erweiterte Heizungsausschaltung...
  • Seite 47 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Einstellung Seite Werkseinstellungen im Kreis T-Frostschutz (Frostschutztemp.) 1x093 Zählersignal 1x109 1x111 Begrenzung (Begrenzungswert) Anpassungszeit 1x112 Filterkonstante 1x113 Impulse 1x114 Einheit 1x115 Hohe Begr. Y2 (Begr. Vol. / Leist., hoher Wert, y-Achse) 1x116 Tiefe Begr.

  • Seite 48: Einstellungen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiel: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.

  • Seite 49: Vorlauftemperatur

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Das Verhältnis zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt.
  • Seite 50 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
  • Seite 51 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Vorlauftemperatur Gew. Temp. 1x004 Übersteuerungsmodus Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der Wenn der ECL Comfort im Wochenprogramm läuft, kann ein ECL Comfort im Übersteuerungsmodus, Typ „T Konst. “ , befindet.

  • Seite 52: Begrenzung Der Raumtemperatur

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.3 Begrenzung der Raumtemperatur Der folgende Abschnitt ist eine allgemeine Beschreibung der Raumtemperaturbegrenzung. Die tatsächliche Applikation weist ggf. nicht beide Begrenzungsarten auf. Dieser Abschnitt ist nur von Bedeutung, wenn ein Raumtemperaturfühler oder eine Fernbedienungseinheit zur...
  • Seite 53 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung der Raumtemperatur Anpassungszeit 1x015 Durch die Anpassungsfunktion kann die gewünschte Raumtemperatur Regelt, wie schnell die aktuelle Raumtemperatur an die gewünschte maximal um den Wert 8 K x Heizkurvenneigung verändert werden.
  • Seite 54 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung der Raumtemperatur Beispiel Die aktuelle Raumtemperatur ist 2 °C zu niedrig. Min. Einfluss (Raumtemperaturbegrenzung, minimal) 1x183 Der minimale Einfluss ist auf 4.0 eingestellt. Die Neigung der Heizkurve beträgt 1.8 (siehe „Heizkurve“ in Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst (erhöht)

  • Seite 55: Begrenzung Der Rücklauftemperatur

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.4 Begrenzung der Rücklauftemperatur Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von...
  • Seite 56 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Beispiel, minimale Rücklauftemperaturbegrenzung; die Rücklauftemperatur unterschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Bei Parametern mit einer ID-Nr.
  • Seite 57 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung der Rücklauftemperatur RL-Begr. bei WW 1x029 Wenn ein adressiertes Folgegerät in der TWW-Speichererwärmung/-ladung aktiv ist, kann die Rücklauf-Temperaturbegrenzung im Führungsregler eingestellt werden. Hinweise: • Der Kreis des Führungsreglers muss so eingestellt sein, dass er auf die gewünschte Vorlauftemperatur im/in den Folgegerät(en) reagiert.
  • Seite 58 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x034 Hohe Begr. Y2 (Rücklauftemperaturbegrenzung, hohe Begrenzung, y-Achse) Die Rücklauftemperaturbegrenzung für die unter „Tiefe T Außen X2“ voreingestellte Außentemperatur einstellen. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 59 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung der Rücklauftemperatur Anpassungszeit 1x037 Durch die Anpassungsfunktion kann die gewünschte Regelt, wie schnell die Rücklauftemperatur an die gewünschte Vorlauftemperatur maximal um den Wert 8 K korrigiert werden.

  • Seite 60: Begrenzung Des Volumenstroms/Der Heizlei

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.5 Begrenzung des Volumenstroms/der Heizleistung Heizkreis An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler angeschlossen werden, um den Volumenstrom oder die aufgenommene Leistung zu begrenzen. Der Durchfluss- oder Energiezähler liefert ein Impulssignal.
  • Seite 61 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 An Eingang S7 angelegtes Impulssignal für den Volumenstrom/die Heizleistung Zur Überwachung: Frequenzbereich von 0,01–200 Hz Zur Begrenzung: Es wird eine Mindestfrequenz von 1 Hz empfohlen, um eine stabile Regelung.zu erhalten. Darüber hinaus müssen die Impulse regelmäßig auftreten.
  • Seite 62 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x112 Anpassungszeit Wenn die „Anpassungszeit“ zu niedrig gewählt wurde, besteht die Gefahr, dass instabile Regelverhältnisse auftreten. Regelt, wie schnell die Volumenstrom-/Leistungsbegrenzung an den gewünschten Begrenzungswert angepasst wird.
  • Seite 63 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x115 Einheit Auflistung der wählbaren Einheiten: ml, l/h Auswahl der Einheiten für die Messwerte l, l/h ml, m³/h Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 64 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x117 Tiefe Begr. Y1 (Begr. Vol. / Leist., tiefer Wert, y-Achse) Durch die Begrenzungsfunktion kann der eingestellte Wert „Min. Temperatur“ für die gewünschte Vorlauftemperatur aufgehoben Stellen Sie die Begrenzung des Volumenstroms/der Leistung für die unter...

  • Seite 65: Optimierung

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.6 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspezifische Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung.
  • Seite 66 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Optimierung Autom. Sparen (Spartemperatur abhängig von 1x011 Außentemperatur) Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einfluss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab. Die Funktion ist für Fernwärmesysteme bestimmt, um eine starke Veränderung der...
  • Seite 67 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Optimierung Schnellaufheizen 1x012 Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert.

  • Seite 68: Auslegungstemperatur

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Optimierung Tabelle I: Systemart Linke Ziffer Wärmespeicherung des Gebäudefaktor (zu optimierende Zeitkonstante) 1x014 Gebäudes Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Kleine Heizkörper- um bei niedrigstem Energieverbrauch ein Höchstmaß an Komfort zu systeme erzielen.
  • Seite 69 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Optimierung Pumpe HK Aus = OFF Pumpe HK Aus 1x021 Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 70 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Optimierung Sommer-Aus Sommer-Aus (Begrenzung für den Heizungsausschalt- 1x179 punkt) Siehe Anhang „Übersicht Parameter-ID“ Die Heizung kann ausgeschaltet werden, wenn die Außentemperatur den Sollwert übersteigt. Das Ventil schließt sich und die Heizungsumwälzpumpe wird nach Ablauf der Nachlaufzeit...

  • Seite 71: Regelparameter

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.7 Regelparameter Ventilregelung Die Motorregelventile werden mit einem 3-Punkt-Regelsignal geregelt. Ventilregelung: Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Der Wasserfluss durch das Motorregelventil wird mithilfe eines elektrischen Stellantriebs geregelt.
  • Seite 72 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Thermohydraulischer Stellantrieb ABV Der thermische Stellantrieb ABV von Danfoss ist ein langsam wirkender Ventil-Stellantrieb. Im Inneren des ABV erwärmt eine Heizspule ein thermostatisches Element, wenn ein elektrisches Signal eingeht. Beim Erwärmen des thermostatischen Elements dehnt es sich aus, um das Motorregelventil zu regeln.
  • Seite 73 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Regelparameter 1x174 Motorschutz Die Verwendung dieser Funktion wird für Luftkanalsysteme mit Verhindert eine instabile Temperaturregelung durch den Regler (und damit variabler Last empfohlen. ein Pendeln des Stellantriebs) bei sehr geringer Last. Der Motorschutz erhöht die Lebensdauer aller beteiligten Komponenten.
  • Seite 74 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Regelparameter Nz (Neutralzone) 1x187 Die Neutralzone liegt symmetrisch um den Wert der gewünschten Wenn die aktuelle Vorlauftemperatur innerhalb der Neutralzone liegt, Vorlauftemperatur, d. h. eine Hälfte liegt über und die andere Hälfte aktiviert der Regler nicht das Motorregelventil.
  • Seite 75 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 76: Applikation

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.8 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter.
  • Seite 77 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Applikation Blockierschutz P (Pumpenanwendung) 1x022 Bei Aktivierung dieser Funktion wird die Pumpe in Zeiten ohne Wärmeanforderung in bestimmten Abständen kurz eingeschaltet, um ein Blockieren der Pumpe zu verhindern.
  • Seite 78 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Applikation P Anford. Heizen 1x050 Die Regelung der Umwälzpumpe erfolgt stets gemäß den Die Umwälzpumpe im Führungsregelkreis kann im Verhältnis zum Bedarf herrschenden Frostschutzbedingungen. des Führungs- oder Folgeregelkreises geregelt werden.
  • Seite 79 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Applikation Einschalttemp. P (Wärmebedarf) 1x078 Wenn die Pumpe ausgeschaltet ist, ist das Ventil vollständig Wenn die gewünschte Vorlauftemperatur über der unter „Einschalttemp. geschlossen. P“ eingestellten Temperatur liegt, schaltet der Regler die Umwälzpumpe automatisch ein.
  • Seite 80 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
  • Seite 81 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“ oder „Konstante Temperatur“ aktiviert werden.
  • Seite 82 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
  • Seite 83 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Applikation Sende T-Soll 1x500 Im Führungsregler muss „Bedarfserhöhung“ auf einen Wert eingestellt Wenn der Regler in einem Master-/Slave-System als Folgegerät eingesetzt werden, damit der Regler auf eine vom Folgegerät gesendete wird, können die Daten zur gewünschten Vorlauftemperatur über den...

  • Seite 84: Heizung Aus

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.9 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“...

  • Seite 85: Differenzierte Heizabstellung

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.9.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü...
  • Seite 86 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.9.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).

  • Seite 87: Alarm

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.10 Alarm Der Abschnitt „Alarm“ geht auf applikationsspezifische Themen ein. Die Applikation A260 bietet verschiedene Alarmtypen: Beschreibung Die aktuelle Vorlauftemperatur entspricht nicht der gewünschten Vorlauftemperatur Trennung oder Kurzschluss eines Temperaturfühlers oder seines Anschlusses Die Alarmfunktionen aktivieren das Alarmglockensymbol.
  • Seite 88 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Liste Alarmübersicht: Alarm- Beschreibung Alarm- Entspr. Fühler Temp.-Anzeige, Kreis 1 Temp.-Anzeige, Kreis 2 T Sensor Defekt Alle Um die Ursache für einen Alarm zu finden: • Rufen Sie „MENU“ auf.
  • Seite 89 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Alarm Obere Differenz 1x147 Obere Differenz Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr als den eingestellten Wert über die gewünschte Vorlauftemperatur ansteigt. Siehe auch „Verzögerung“.
  • Seite 90 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Einstellungen > Alarm Verzögerung, Beispiel 1x149 Verzögerung Wenn eine Alarmbedingung wegen Über- oder Unterschreiten der oberen oder unteren Differenz für eine längere Zeit als die eingestellte Verzögerung (in Minuten) vorliegt, wird die Alarmfunktion aktiviert.

  • Seite 91: Alarmübersicht

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 5.11 Alarmübersicht MENU > Alarm > Alarm Übersicht Dieses Menü zeigt die Alarmtypen an, z. B.: • „2: Temp.- Anzeige“ Zurücksetzen eines Alarms, allgemein: • „32: T Sensor Defekt“ Der Alarm ist aktiviert, wenn das Alarmsymbol (eine Glocke) ( ) MENU >...

  • Seite 92: Allgemeine Reglereinstellungen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt:...

  • Seite 93: Uhrzeit & Datum

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen.

  • Seite 94: Ferien

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 95 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise.
  • Seite 96 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...
  • Seite 97 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Der Urlaubsplan des Reglers kann durch das ECA 30 / 31 nicht überschrieben werden. Die folgenden Möglichkeiten können über das ECA 30/31 Energiespartipp: angewählt werden, wenn sich der Regler im Wochenprogramm Wenn Sie Lüften wollen (z.

  • Seite 98: Übersicht Eingänge

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 99: Speicher

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 100 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Mit Hilfe der Speicherfunktion (Aufzeichnung der Temperaturen) können Sie sich die von den angeschlossenen Fühlern gemessenen Temperaturen von heute, gestern, der letzten 2 Tage und der letzten 4 Tage in Diagrammform anzeigen lassen.

  • Seite 101: Ausgang Schreiben

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 102: Hauptfunktionen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu...
  • Seite 103 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus.

  • Seite 104: System

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.8 System 6.8.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit.
  • Seite 105 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.8.6 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne angeschlossen werden.
  • Seite 106 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 5997 Baudrate (Bits pro Sekunde) In der Regel wird eine Baudrate von 300 oder 2400 Baud verwendet. Wenn der ECL Comfort 296/310/310B an das ECL Portal angeschlossen...
  • Seite 107 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 6001 Datenbeispiele: Energiezähler 1 (2, 3, 4, 5) Kreis Einstellbereich Werkeinstellun- Vorlauftemp., Rücklauftemp., Durchfluss, Leistung, akkumul. Volumen, akkumul. Leistung. 0 - 4 Auswahl des Datenbereichs für das M-Bus Telegramm.
  • Seite 108 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.8.7 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C.
  • Seite 109 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.8.9 Display 60058 Hintergrundbel. (Anpassen der Helligkeit) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell Kontrast (Bildschirmkontrast) 60059 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
  • Seite 110 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
  • Seite 111 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 6.8.11 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.

  • Seite 112: Weitere Informationen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit).
  • Seite 113 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 114 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel:...
  • Seite 115 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed.
  • Seite 116 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
  • Seite 117 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
  • Seite 118 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden.

  • Seite 119: Firmware-Aktualisierung

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 120: Übersteuerungsfunktion

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.2 Übersteuerungsfunktion Beispiel: Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen.
  • Seite 121 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Beispiel 1 ECL befindet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1.
  • Seite 122 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an.
  • Seite 123 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06.00–20.00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur muss 65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.

  • Seite 124: Mehrere Regler Im Selben System

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: •...
  • Seite 125 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 126 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 127: Häufig Gestellte Fragen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.4 Häufig gestellte Fragen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden.
  • Seite 128 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein-...
  • Seite 129 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...

  • Seite 130: Vorlauftemperatur Wenn Die Außentemperatur

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen:...

  • Seite 131: Begriffsbestimmungen

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden.
  • Seite 132 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Gewünschte Temperatur Die voreingestellte oder die vom Regler berechnete Temperatur. Taupunkttemperatur Die Temperatur, bei der die in der Luft enthaltene Feuchtigkeit kondensiert. TWW-Kreis Der Kreis, der zur Erwärmung des Trinkwarmwassers (TWW) dient.
  • Seite 133 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z.
  • Seite 134 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.

  • Seite 135: Typ (Id 6001), Übersicht

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔...

  • Seite 136: Automatische/Manuelle Aktualisierung Der

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware befinden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10.

  • Seite 137: Übersicht Parameter-Id

    Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 7.8 Übersicht Parameter-ID A260.x – das x bezieht sich auf die in der Spalte aufgelisteten Untertypen. Werkeinstel- Eigene Parametername A260.x Einstellbereich lung Einheit Einstellungen 10512 Programm starten OFF ; ON Max.
  • Seite 138 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Werkeinstel- Eigene Parametername A260.x Einstellbereich lung Einheit Einstellungen 11035 Max. Einfluss -9.9 bis 9.9 -2.0 11036 Min. Einfluss -9.9 bis 9.9 11037 Anpassungszeit OFF, 1 bis 50 11040 Pumpennachlauf 0 bis 99 11050 P Anford.
  • Seite 139 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Werkeinstel- Eigene Parametername A260.x Einstellbereich lung Einheit Einstellungen 11187 1 bis 9 11189 Min. Stellimpuls 2 bis 50 11392 So-Start, Monat 1 bis 12 11393 So-Start, Tag 1 bis 31...
  • Seite 140 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Werkeinstel- Eigene Parametername A260.x Einstellbereich lung Einheit Einstellungen 12112 Anpassungszeit OFF, 1 bis 50 12113 Filterkonstante 1 bis 50 12114 Impulse OFF, 1 bis 9999 ml, l/h ; l, l/h ; ml, m3/h ;...
  • Seite 141 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 Handwerksbetrieb: Anlage errichtet von: Datum: AQ160186464268de-000502 © Danfoss | 2022.12 | 141...
  • Seite 142 Betriebsanleitung ECL Comfort 210 / 296 / 310, Applikation A260 *087H9054* 142| © Danfoss | 2022.12 AQ160186464268de-000502...
