2
Baugruppen wechseln
10
2.5
Druckkopf wechseln
Ein Druckkopftausch kann ohne Feinjustage am Etikettendrucker durchgeführt werden. Ein Wechsel des Druckkopfs
ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung.
3

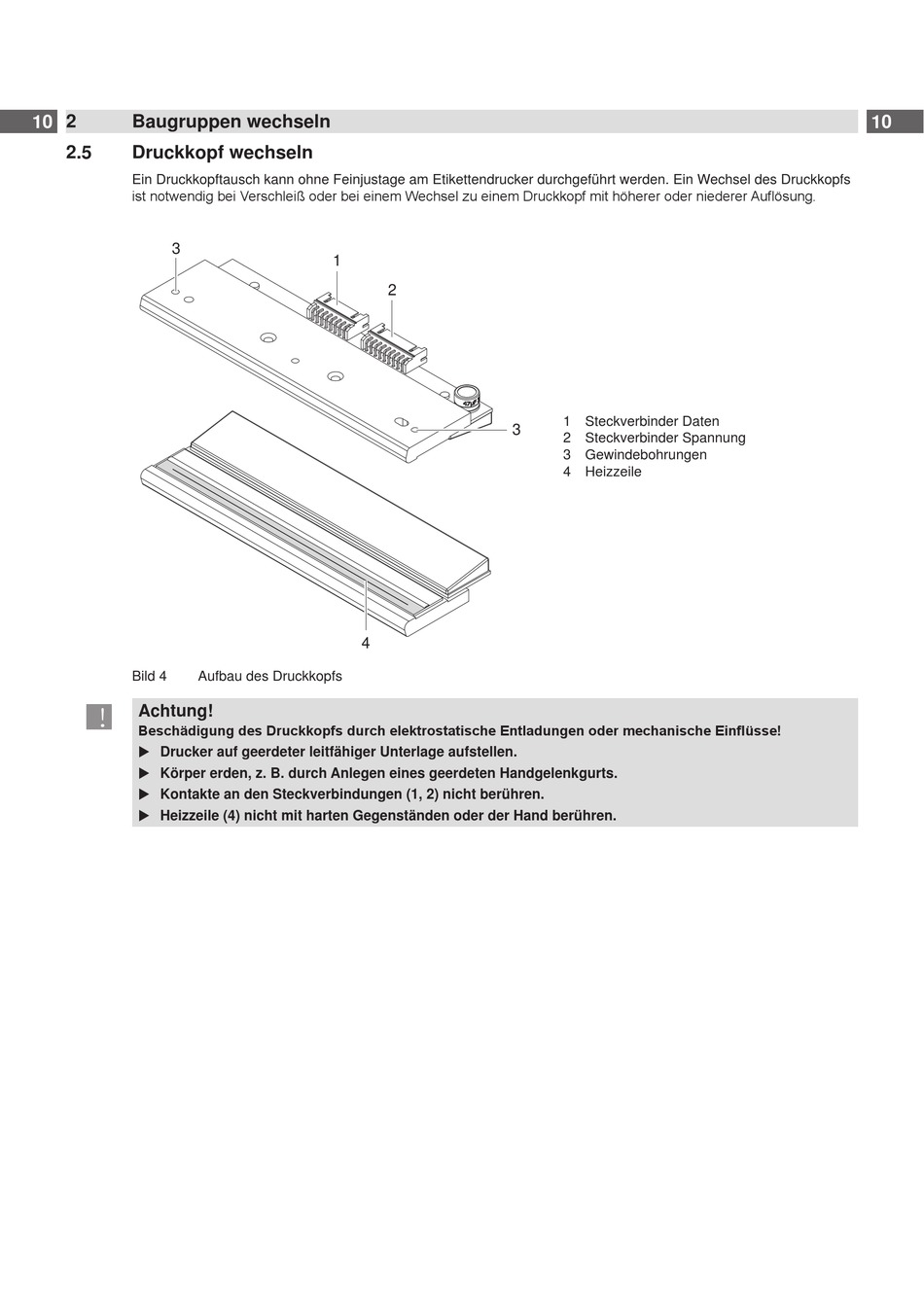

Bild 4
Aufbau des Druckkopfs
!
Achtung!
Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse!
Drucker auf geerdeter leitfähiger Unterlage aufstellen.
Körper erden, z. B. durch Anlegen eines geerdeten Handgelenkgurts.
Kontakte an den Steckverbindungen (1, 2) nicht berühren.
Heizzeile (4) nicht mit harten Gegenständen oder der Hand berühren.
1
2
4
1 Steckverbinder Daten
3
2 Steckverbinder Spannung
3 Gewindebohrungen
4 Heizzeile
10
