4 Material einlegen
7
8
9

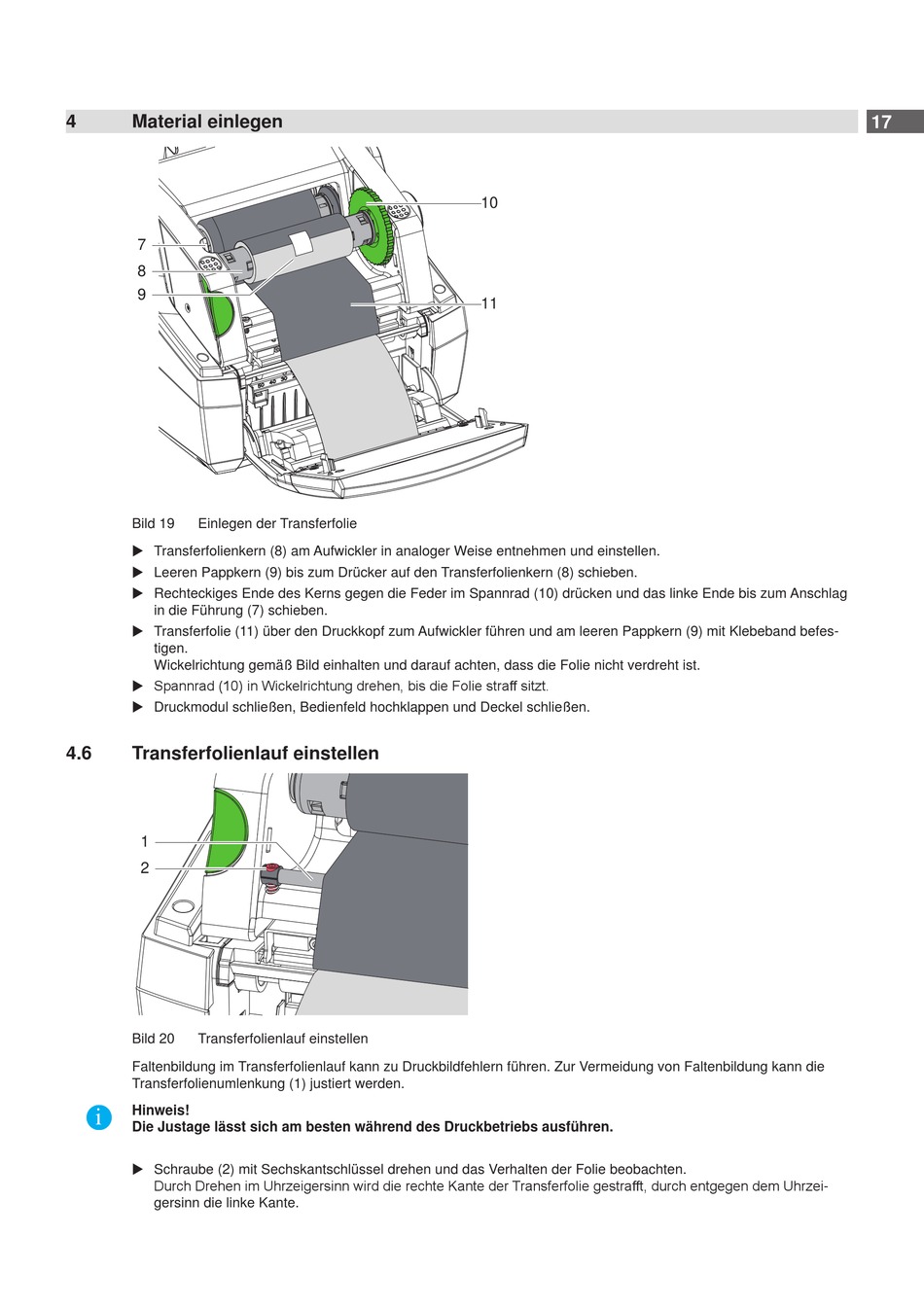

Bild 19 Einlegen der Transferfolie
 Transferfolienkern (8) am Aufwickler in analoger Weise entnehmen und einstellen.
 Leeren Pappkern (9) bis zum Drücker auf den Transferfolienkern (8) schieben.
 Rechteckiges Ende des Kerns gegen die Feder im Spannrad (10) drücken und das linke Ende bis zum Anschlag
in die Führung (7) schieben.
 Transferfolie (11) über den Druckkopf zum Aufwickler führen und am leeren Pappkern (9) mit Klebeband befes-
tigen.
Wickelrichtung gemäß Bild einhalten und darauf achten, dass die Folie nicht verdreht ist.
 Spannrad (10) in Wickelrichtung drehen, bis die Folie straff sitzt.
 Druckmodul schließen, Bedienfeld hochklappen und Deckel schließen.
4.6

Transferfolienlauf einstellen

1
2
Bild 20 Transferfolienlauf einstellen
Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die
Transferfolienumlenkung (1) justiert werden.
i
Hinweis!
Die Justage lässt sich am besten während des Druckbetriebs ausführen.
 Schraube (2) mit Sechskantschlüssel drehen und das Verhalten der Folie beobachten.
Durch Drehen im Uhrzeigersinn wird die rechte Kante der Transferfolie gestrafft, durch entgegen dem Uhrzei-
gersinn die linke Kante.
