3 Einstellungen
3.2.2

Druckkopfposition einstellen

Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig :
• Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am
intensivsten.
• Parallelität waagerechter Linien zur Etikettenkante einstellen.
!
Achtung!
Beschädigung der Druckkopf-Baugruppe.
Der Versuch einer Druckkopf-Justage bei angezogener Befestigungsschraube (1) kann zu Defekten an der
Druckkopf-Baugruppe führen.
 Vor der Justage des Druckkopfs immer die Befestigungsschraube (1) lösen.
1 2

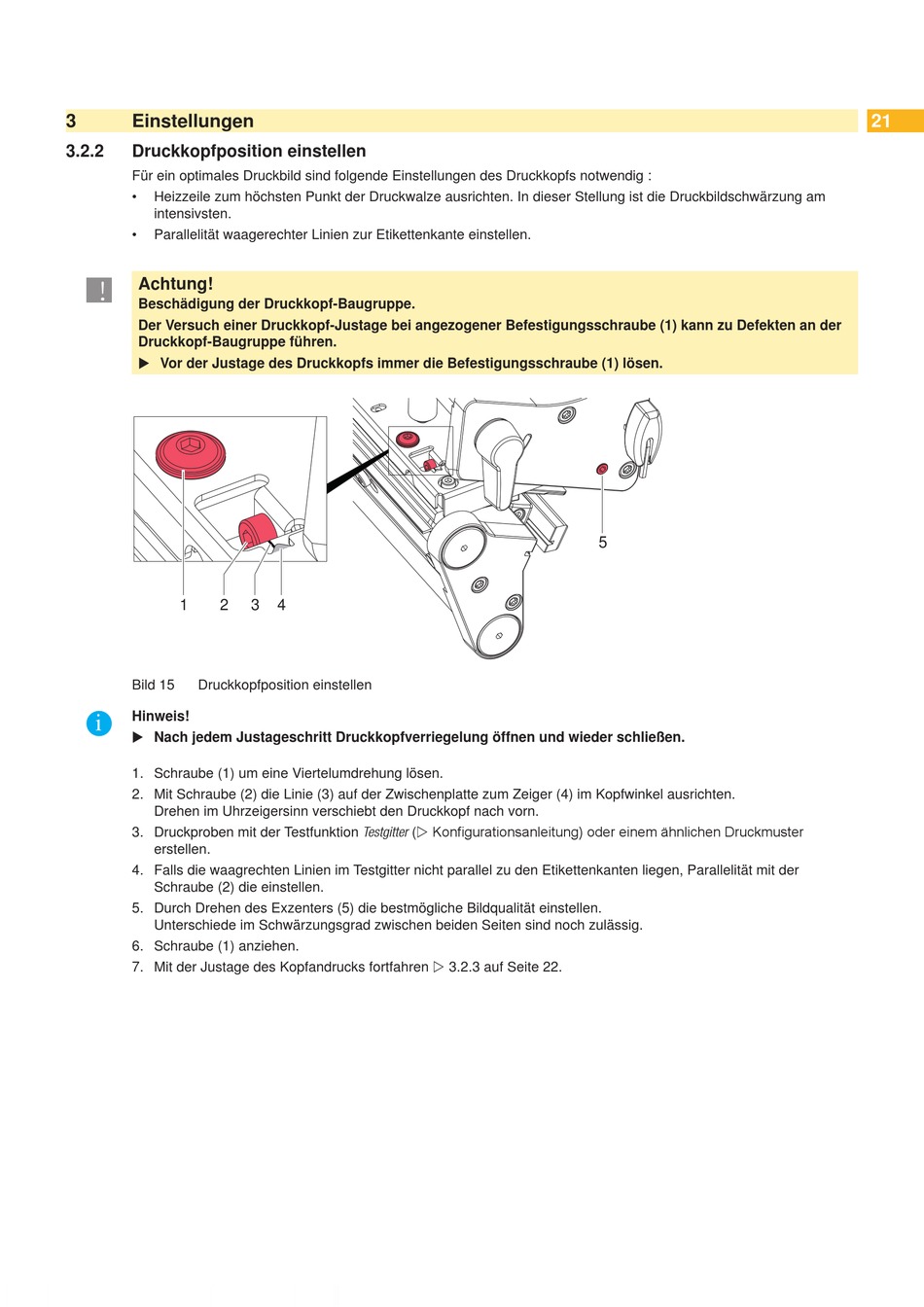

Bild 15 Druckkopfposition einstellen
i
Hinweis!
 Nach jedem Justageschritt Druckkopfverriegelung öffnen und wieder schließen.
1. Schraube (1) um eine Viertelumdrehung lösen.
2. Mit Schraube (2) die Linie (3) auf der Zwischenplatte zum Zeiger (4) im Kopfwinkel ausrichten.
Drehen im Uhrzeigersinn verschiebt den Druckkopf nach vorn.
3. Druckproben mit der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druckmuster
erstellen.
4. Falls die waagrechten Linien im Testgitter nicht parallel zu den Etikettenkanten liegen, Parallelität mit der
Schraube (2) die einstellen.
5. Durch Drehen des Exzenters (5) die bestmögliche Bildqualität einstellen.
Unterschiede im Schwärzungsgrad zwischen beiden Seiten sind noch zulässig.
6. Schraube (1) anziehen.
7. Mit der Justage des Kopfandrucks fortfahren  3.2.3 auf Seite 22.
3 4
5
