2 Baugruppen wechseln
14
2.9

Leiterplatte CPU wechseln

Gefahr!
Lebensgefahr durch Stromschlag!
 Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1
2
2

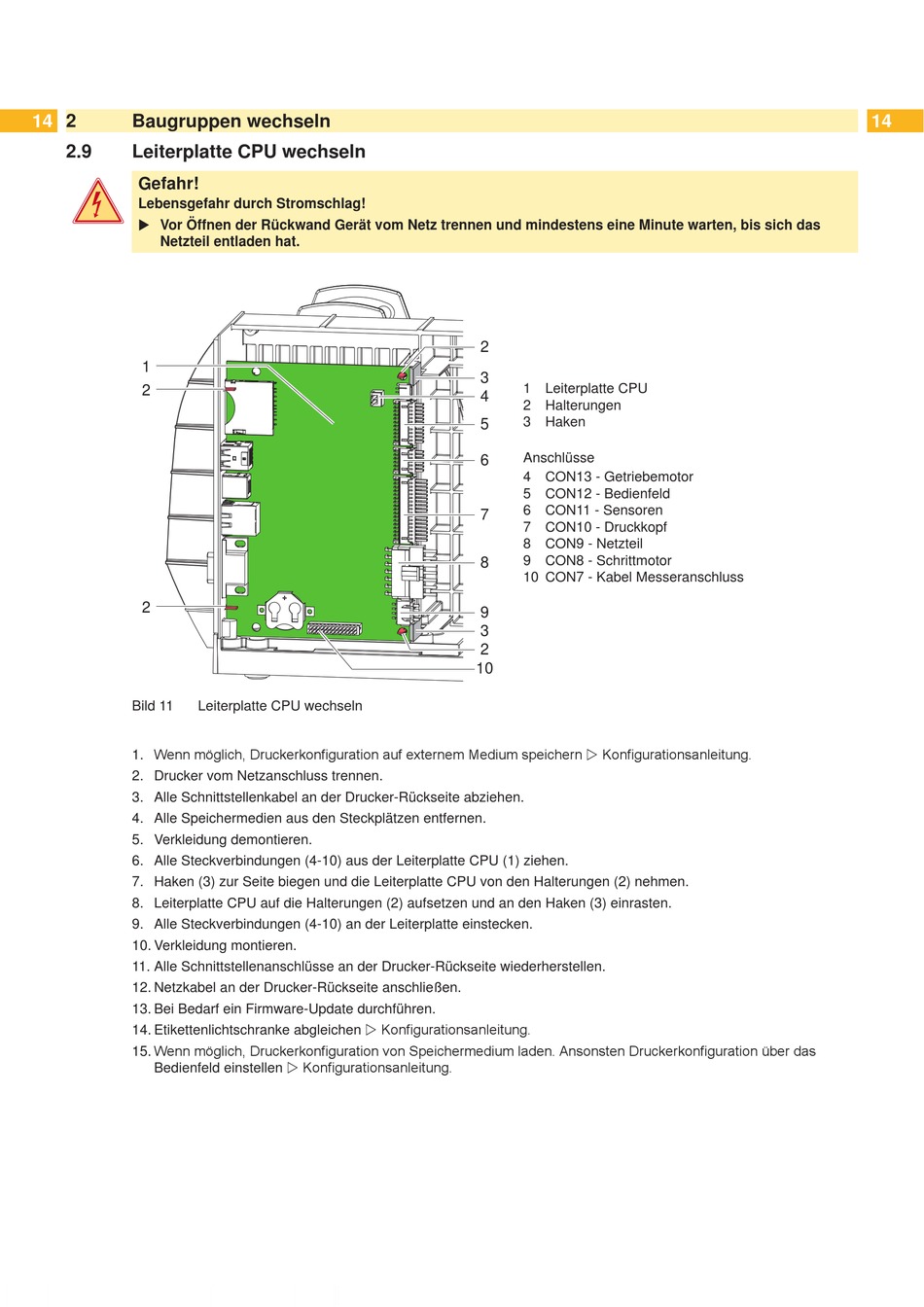

Bild 11 Leiterplatte CPU wechseln
1. Wenn möglich, Druckerkonfiguration auf externem Medium speichern  Konfigurationsanleitung.
2. Drucker vom Netzanschluss trennen.
3. Alle Schnittstellenkabel an der Drucker-Rückseite abziehen.
4. Alle Speichermedien aus den Steckplätzen entfernen.
5. Verkleidung demontieren.
6. Alle Steckverbindungen (4-10) aus der Leiterplatte CPU (1) ziehen.
7. Haken (3) zur Seite biegen und die Leiterplatte CPU von den Halterungen (2) nehmen.
8. Leiterplatte CPU auf die Halterungen (2) aufsetzen und an den Haken (3) einrasten.
9. Alle Steckverbindungen (4-10) an der Leiterplatte einstecken.
10. Verkleidung montieren.
11. Alle Schnittstellenanschlüsse an der Drucker-Rückseite wiederherstellen.
12. Netzkabel an der Drucker-Rückseite anschließen.
13. Bei Bedarf ein Firmware-Update durchführen.
14. Etikettenlichtschranke abgleichen  Konfigurationsanleitung.
15. Wenn möglich, Druckerkonfiguration von Speichermedium laden. Ansonsten Druckerkonfiguration über das
Bedienfeld einstellen  Konfigurationsanleitung.
2
3
1 Leiterplatte CPU
4
2 Halterungen
5
3 Haken
6
Anschlüsse
4 CON13 - Getriebemotor
5 CON12 - Bedienfeld
7
6 CON11 - Sensoren
7 CON10 - Druckkopf
8 CON9 - Netzteil
8
9 CON8 - Schrittmotor
10 CON7 - Kabel Messeranschluss
9
3
2
10
