4 Baugruppen wechseln
4.6

CPU wechseln

Gefahr!
Lebensgefahr durch Stromschlag!
 Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1
2
2
2
2

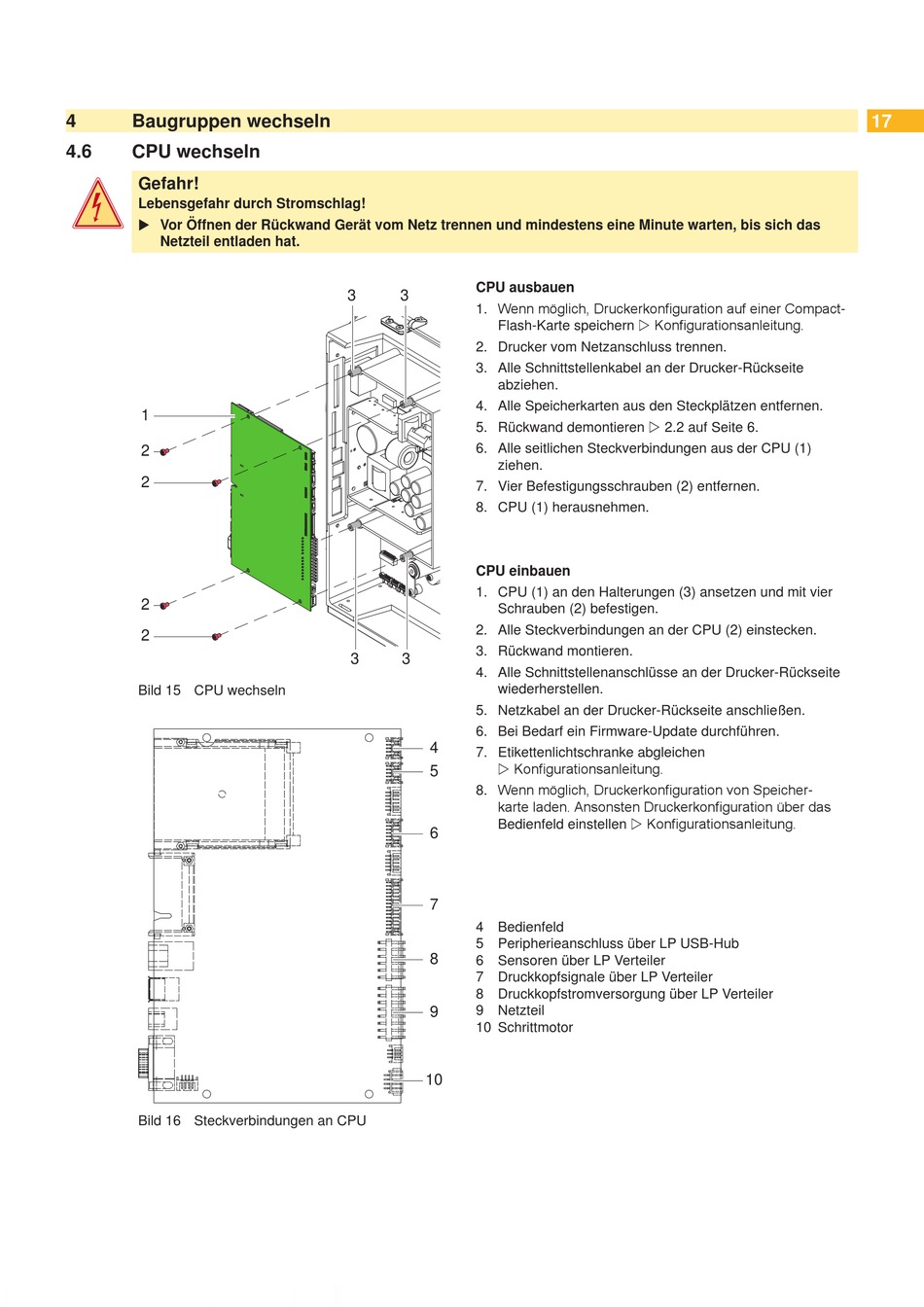

Bild 15 CPU wechseln
Bild 16 Steckverbindungen an CPU
CPU ausbauen
3 3
1. Wenn möglich, Druckerkonfiguration auf einer Compact-
Flash-Karte speichern  Konfigurationsanleitung.
2. Drucker vom Netzanschluss trennen.
3. Alle Schnittstellenkabel an der Drucker-Rückseite
abziehen.
4. Alle Speicherkarten aus den Steckplätzen entfernen.
5. Rückwand demontieren  2.2 auf Seite 6.
6. Alle seitlichen Steckverbindungen aus der CPU (1)
ziehen.
7. Vier Befestigungsschrauben (2) entfernen.
8. CPU (1) herausnehmen.
CPU einbauen
1. CPU (1) an den Halterungen (3) ansetzen und mit vier
Schrauben (2) befestigen.
2. Alle Steckverbindungen an der CPU (2) einstecken.
3. Rückwand montieren.
3 3
4. Alle Schnittstellenanschlüsse an der Drucker-Rückseite
wiederherstellen.
5. Netzkabel an der Drucker-Rückseite anschließen.
6. Bei Bedarf ein Firmware-Update durchführen.
4
7. Etikettenlichtschranke abgleichen
 Konfigurationsanleitung.
5
8. Wenn möglich, Druckerkonfiguration von Speicher-
karte laden. Ansonsten Druckerkonfiguration über das
Bedienfeld einstellen  Konfigurationsanleitung.
6
7
4 Bedienfeld
5 Peripherieanschluss über LP USB-Hub
8
6 Sensoren über LP Verteiler
7 Druckkopfsignale über LP Verteiler
8 Druckkopfstromversorgung über LP Verteiler
9 9 Netzteil
10 Schrittmotor
10
17
