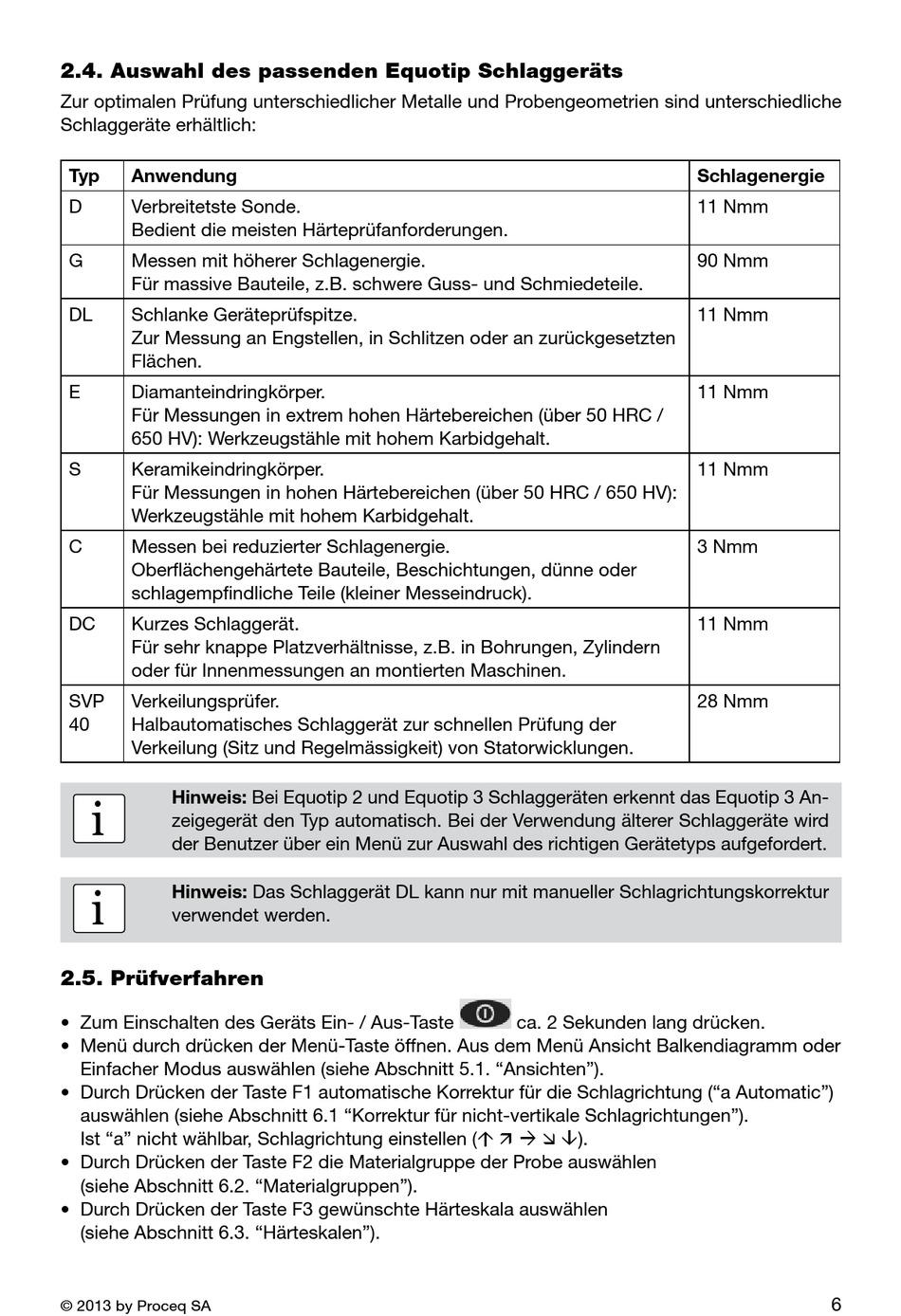

2.4. Auswahl des passenden Equotip Schlaggeräts
Zur optimalen Prüfung unterschiedlicher Metalle und Probengeometrien sind unterschiedliche
Schlaggeräte erhältlich:
Typ
Anwendung
D
Verbreitetste Sonde.
Bedient die meisten Härteprüfanforderungen.
G
Messen mit höherer Schlagenergie.
Für massive Bauteile, z.B. schwere Guss- und Schmiedeteile.
DL
Schlanke Geräteprüfspitze.
Zur Messung an Engstellen, in Schlitzen oder an zurückgesetzten
Flächen.
E
Diamanteindringkörper.
Für Messungen in extrem hohen Härtebereichen (über 50 HRC /
650 HV): Werkzeugstähle mit hohem Karbidgehalt.
S
Keramikeindringkörper.
Für Messungen in hohen Härtebereichen (über 50 HRC / 650 HV):
Werkzeugstähle mit hohem Karbidgehalt.
C
Messen bei reduzierter Schlagenergie.
Oberflächengehärtete Bauteile, Beschichtungen, dünne oder
schlagempfindliche Teile (kleiner Messeindruck).
DC
Kurzes Schlaggerät.
Für sehr knappe Platzverhältnisse, z.B. in Bohrungen, Zylindern
oder für Innenmessungen an montierten Maschinen.
SVP
Verkeilungsprüfer.
40
Halbautomatisches Schlaggerät zur schnellen Prüfung der
Verkeilung (Sitz und Regelmässigkeit) von Statorwicklungen.
Hinweis: Bei Equotip 2 und Equotip 3 Schlaggeräten erkennt das Equotip 3 An-
i
zeigegerät den Typ automatisch. Bei der Verwendung älterer Schlaggeräte wird
der Benutzer über ein Menü zur Auswahl des richtigen Gerätetyps aufgefordert.
Hinweis: Das Schlaggerät DL kann nur mit manueller Schlagrichtungskorrektur
i
verwendet werden.
2.5. Prüfverfahren
• Zum Einschalten des Geräts Ein- / Aus-Taste
• Menü durch drücken der Menü-Taste öffnen. Aus dem Menü Ansicht Balkendiagramm oder
Einfacher Modus auswählen (siehe Abschnitt 5.1. "Ansichten").
• Durch Drücken der Taste F1 automatische Korrektur für die Schlagrichtung ("a Automatic")
auswählen (siehe Abschnitt 6.1 "Korrektur für nicht-vertikale Schlagrichtungen").
Ist "a" nicht wählbar, Schlagrichtung einstellen ( ).
• Durch Drücken der Taste F2 die Materialgruppe der Probe auswählen
(siehe Abschnitt 6.2. "Materialgruppen").
• Durch Drücken der Taste F3 gewünschte Härteskala auswählen
(siehe Abschnitt 6.3. "Härteskalen").
© 2013 by Proceq SA
ca. 2 Sekunden lang drücken.
Schlagenergie
11 Nmm
90 Nmm
11 Nmm
11 Nmm
11 Nmm
3 Nmm
11 Nmm
28 Nmm
6
