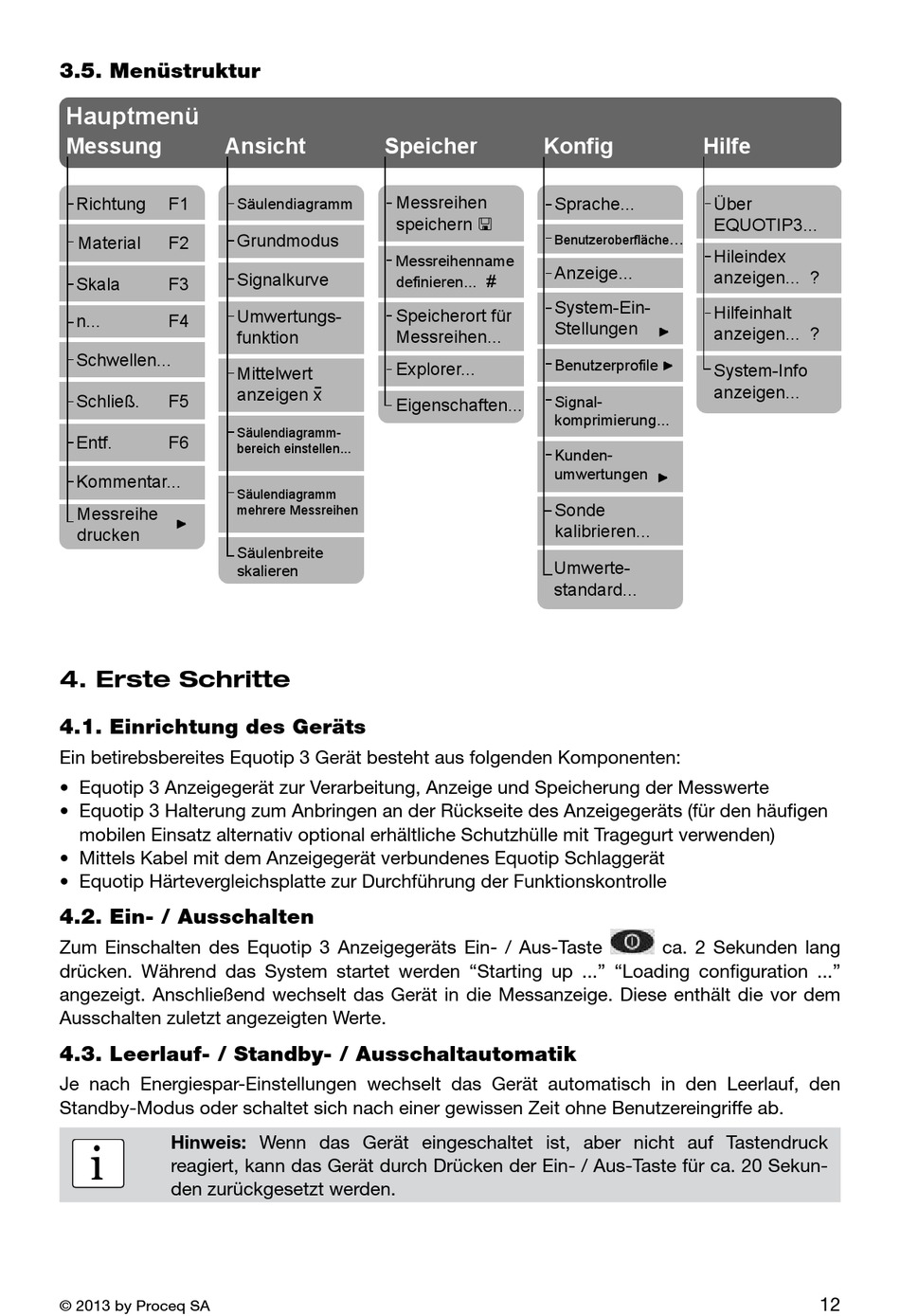

3.5. Menüstruktur
Hauptmenü
Messung
Ansicht
Richtung
F1
Material
F2
Skala
F3
n...
F4
Schwellen...
Schließ.
F5
Entf.
F6
Kommentar...
Messreihe
drucken
4. Erste Schritte
4.1. Einrichtung des Geräts
Ein betirebsbereites Equotip 3 Gerät besteht aus folgenden Komponenten:
• Equotip 3 Anzeigegerät zur Verarbeitung, Anzeige und Speicherung der Messwerte
• Equotip 3 Halterung zum Anbringen an der Rückseite des Anzeigegeräts (für den häufigen
mobilen Einsatz alternativ optional erhältliche Schutzhülle mit Tragegurt verwenden)
• Mittels Kabel mit dem Anzeigegerät verbundenes Equotip Schlaggerät
• Equotip Härtevergleichsplatte zur Durchführung der Funktionskontrolle
4.2. Ein- / Ausschalten
Zum Einschalten des Equotip 3 Anzeigegeräts Ein- / Aus-Taste
drücken. Während das System startet werden "Starting up ..." "Loading configuration ..."
angezeigt. Anschließend wechselt das Gerät in die Messanzeige. Diese enthält die vor dem
Ausschalten zuletzt angezeigten Werte.
4.3. Leerlauf- / Standby- / Ausschaltautomatik
Je nach Energiespar-Einstellungen wechselt das Gerät automatisch in den Leerlauf, den
Standby-Modus oder schaltet sich nach einer gewissen Zeit ohne Benutzereingriffe ab.
Hinweis: Wenn das Gerät eingeschaltet ist, aber nicht auf Tastendruck
i
reagiert, kann das Gerät durch Drücken der Ein- / Aus-Taste für ca. 20 Sekun-
den zurückgesetzt werden.
© 2013 by Proceq SA
Speicher
Messreihen
Säulendiagramm
speichern
Grundmodus
Messreihenname
Signalkurve
definieren...
Speicherort für
Umwertungs-
funktion
Messreihen...
Explorer...
Mittelwert
-
anzeigen x
Eigenschaften...
Säulendiagramm-
bereich einstellen...
Säulendiagramm
mehrere Messreihen
Säulenbreite
skalieren
Konfig
Sprache...
Benutzeroberfläche
Anzeige...
#
System-Ein-
Stellungen
Benutzerprofile
Signal-
komprimierung...
Kunden-
umwertungen
Sonde
kalibrieren...
Umwerte-
standard...
Hilfe
Über
EQUOTIP3...
...
Hileindex
anzeigen... ?
Hilfeinhalt
anzeigen... ?
System-Info
anzeigen...
ca. 2 Sekunden lang
12
