Spezifikationen
Im Folgenden werden die Anforderungen an Kabel für den Anschluss der
Hauptstromversorgung an die OmniCore C90XT-Steuerung beschrieben.
Komponente
Kabeltyp
Kabelquerschnitt
Enthaltene Teile
Folgende Teile sind in der Lieferung enthalten.
Teil
Stromanschluss
Verfahren
Gehen Sie wie folgt vor, um die Anschlüsse anzubringen.
1
2
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J
Beschreibung
Flexibler, ölbeständiger Gummi
3C x 2,5 mm
Aktion
Schneiden Sie das Kabel auf die ge-
wünschte Länge.

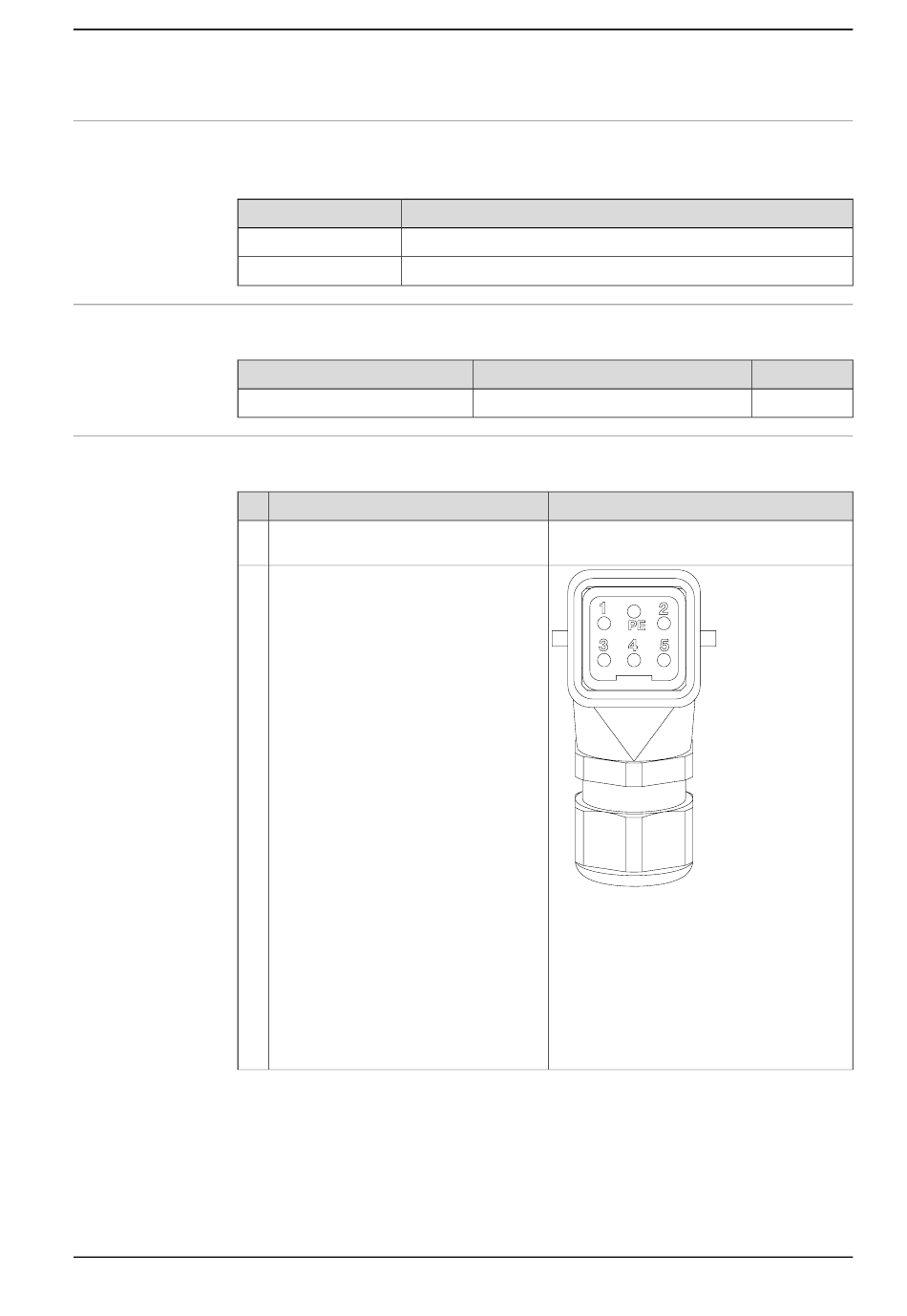

Schließen Sie die Kabel gemäß der Abbil-
dung an.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.5.4 Anschließen der Steckverbinder.
2
oder AWG14
Bestellnummer
3HAC070308-001
Hinweis/Abbildung
xx1900001454
Für einphasig:
1 Spannungsführend (L1)
2 Neutralleiter (N) oder spannungsfüh-
rend (L2)
3 Nicht verwendet
4 Nicht verwendet
5 Nicht verwendet
PE, Schutzerde, Erdung
Fortsetzung auf nächster Seite
Fortsetzung
Anzahl
1
77
