5 Reparatur
5.3.5 Austausch des HMI-Signalanschlusses (FlexPendant)
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
358
Aktion

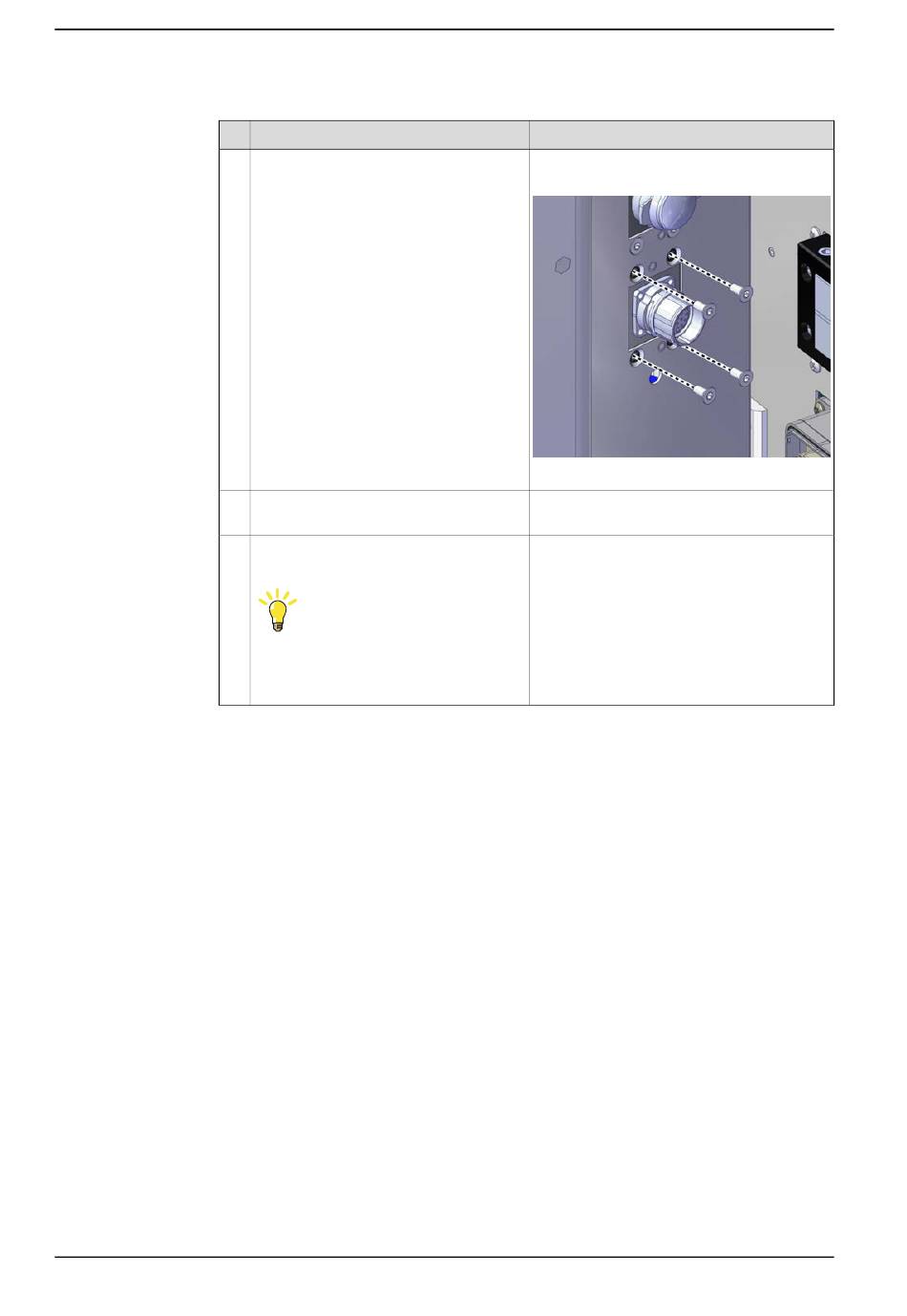

Setzen Sie den HMI-Signalanschluss von
der Innenseite des Schranks aus in die
Abdeckung ein.
Befestigen Sie sie mit den Schrauben.
Verbinden:
• TPU (X4) - K2.X9 & X13
Sichern Sie den HMI-Signalanschluss in
den Schellen am Schrank.
Tipp
Verwenden Sie die gleiche Position wie
beim Entfernen des HMI-Signalanschlus-
ses.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Schrauben: Torx, Senkschraube M4x10 (4
St.)
xx1900001923
