3 Installation und Inbetriebnahme
3.7.8 Montage der Kabeltüllenbaugruppe
Fortsetzung
Wiedereinbau der Kabeltüllenbaugruppe
Wiedereinbau der Kabel in der Kabeltüllenbaugruppe
1
2
3
Fortsetzung auf nächster Seite
158

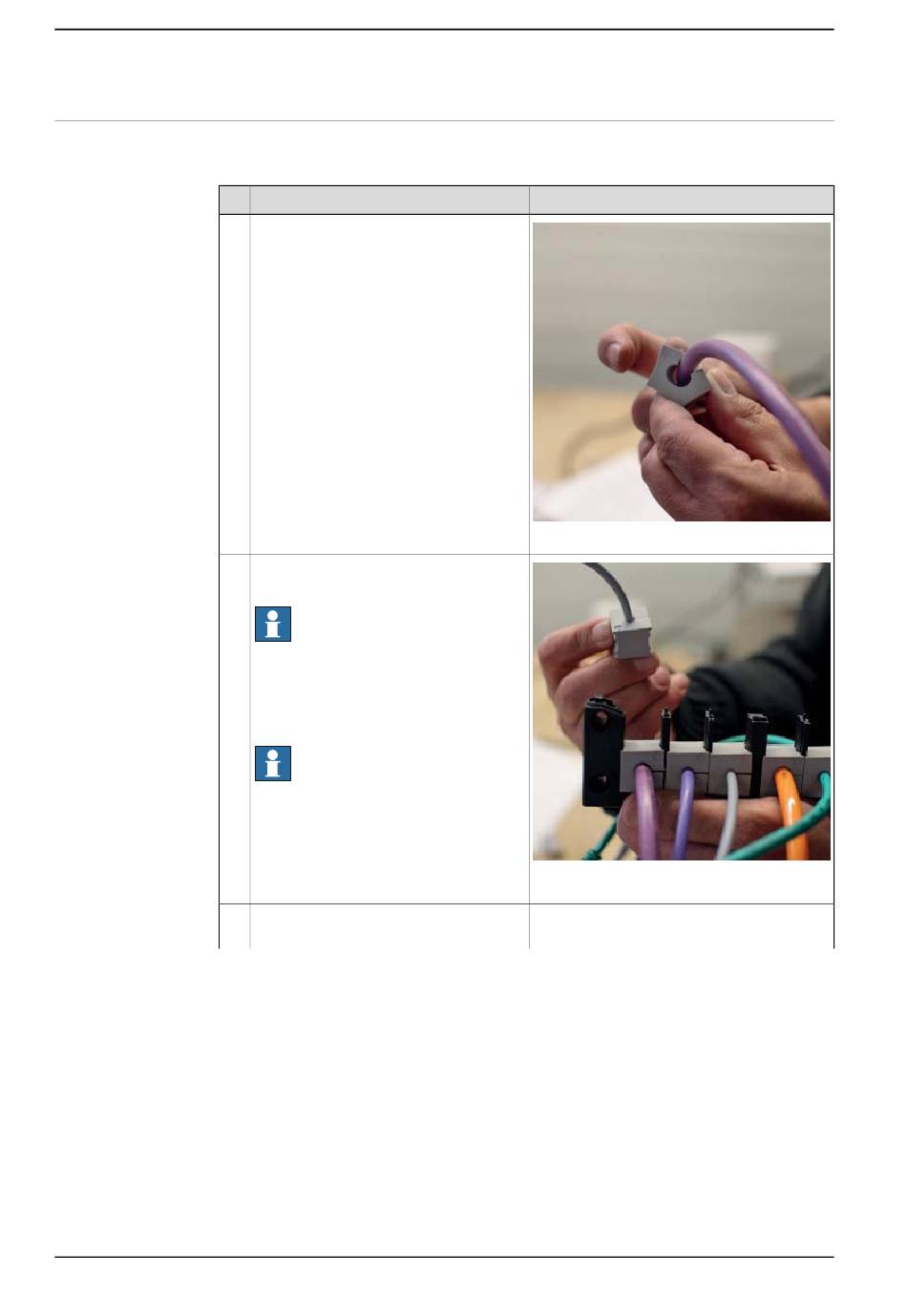

Aktion
Führen Sie das Kabel in die entsprechen-
de KT-Kabeltülle ein und montieren Sie
es.
Schieben Sie die Kabeltüllen in die Rah-
menhälften.
Hinweis
Es muss sichergestellt sein, dass die
flache Seite der Kabeltüllen in der unte-
ren Reihe zur offenen Seite der Rahmen-
hälfte zeigen (die flachen Seiten zeigen
nach oben).
Hinweis
Die flache Seite der Kabeltüllen in der
oberen Hälfte muss nach unten zeigen,
so dass alle flachen Seiten aufeinander
ruhen. Bei der Verwendung von einreihi-
gen Rahmen muss die flache Seite auf-
wärts zum Abdeckstreifen zeigen.
Montieren Sie den Abdeckstreifen wieder
am Rahmen,
