5 Reparatur
5.2.4 Austausch des Robotersignalaustauschproxy
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
230
Aktion
Setzen Sie die Kabelbinder in die Befes-
tigungslöcher ein.
Die Gegenstecker wieder einsetzen und
mit ihren Befestigungsschrauben sichern.
Schließen Sie folgende Elemente wieder
an:
• K2.X8 - A2.X6
• (Option): K2.X2 - K4.X8, A2.X1
• K2.X12 - A2.K3.X6, A2.K3.X7
• K2.X10 - A1.X13
• K2.X21 - TempSensor (G3.TEMP)
• K2.X4 - A1.X9
• K2.X3 - K6.X1, A2.K3.X1, K5.1.X4,
K7.X1
• K2.X1 - T2.X2
• K2.X17 - G3.X1, G1.X2
• K2.X6, K2.X11 - A1.X2
• K2.X7, K2.X22 - Kabelbaum NS
Roboterleistung (X1)
• K2.X9 & X13 - FlexPendant (X4)
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.

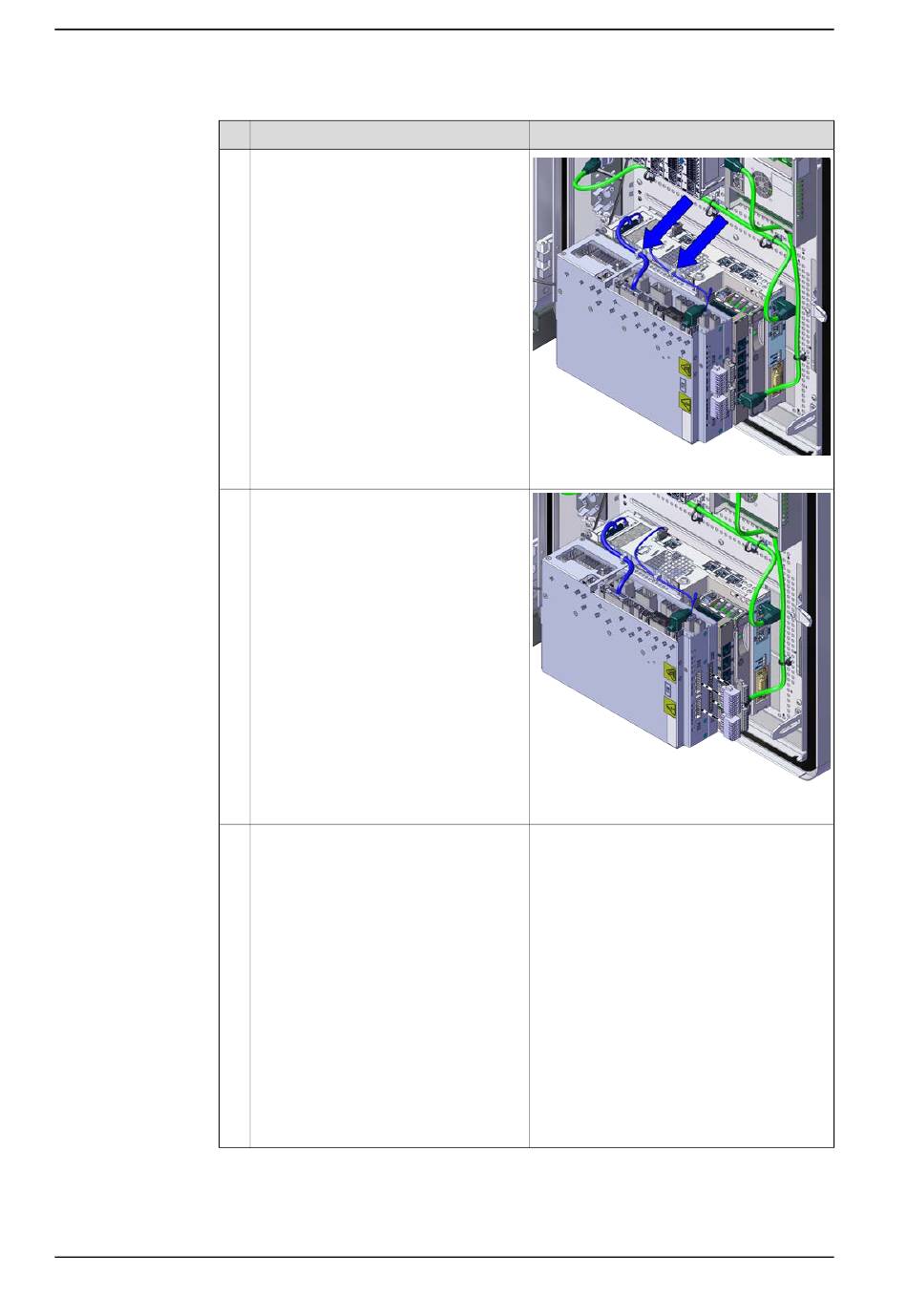

Hinweis/Abbildung
