ABB Robotics OmniCore C90XT Produkthandbuch Seite 167

7
8
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J

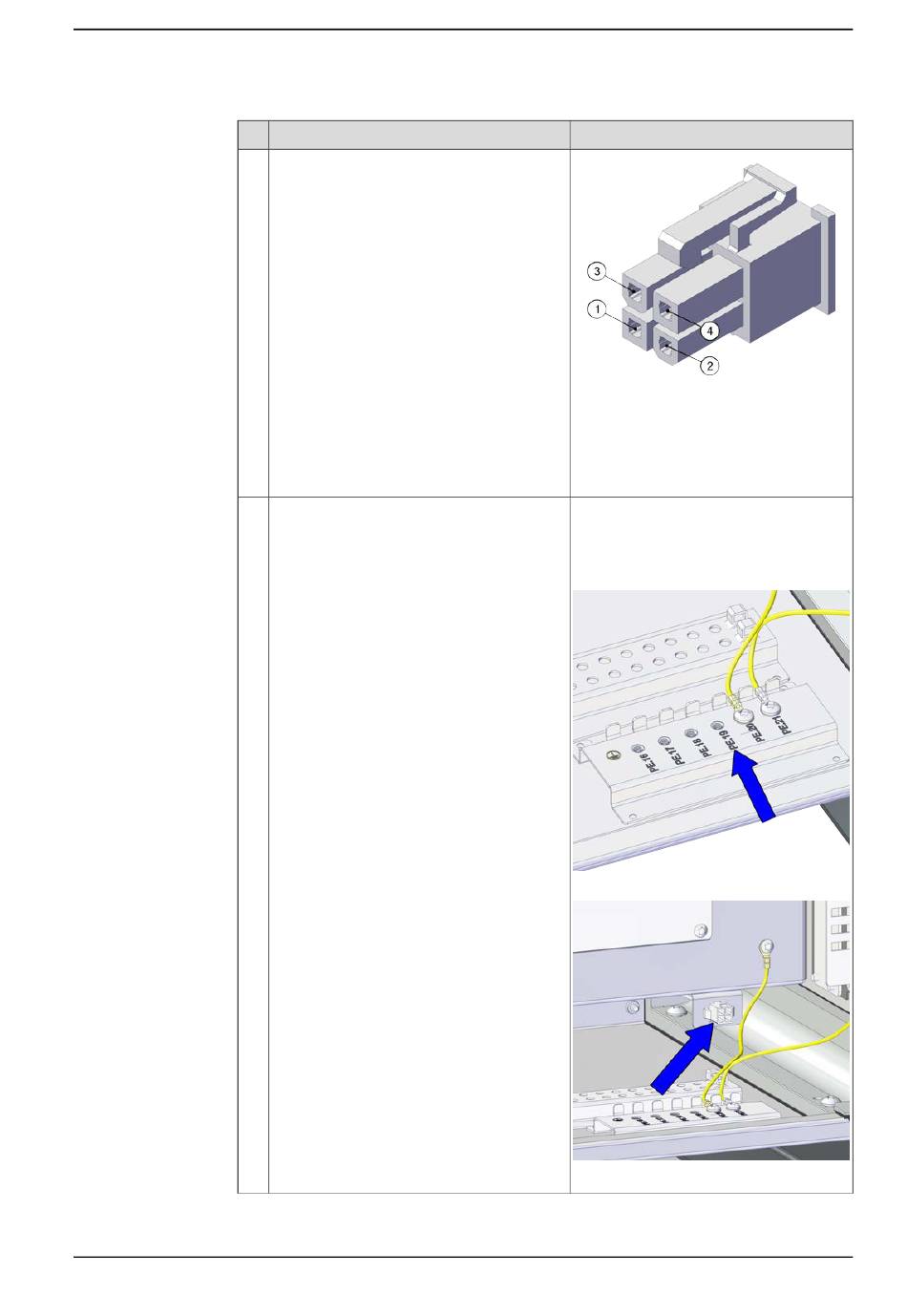

Aktion
Den Steckverbinder (3HAC074661-001) für
X106 einsetzen.
Durch die Kabeltülle anschließen.
• PE19
• X106
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.8.1 Installation der Erweiterungsbox
Info/Illustration
xx2000000690
1 24 V
2 0 V
3 24 V
4 0 V
Informationen zur Verlegung der Kabel
durch die Kabeltülle siehe
bel in der Kabeltüllenbaugruppe auf Sei-
te 364 und Wiedereinbau der Kabel in der
Kabeltüllenbaugruppe auf Seite
xx2000000446
xx2000000689
Fortsetzung auf nächster Seite
Fortsetzung
Lösen der Ka-
365.
