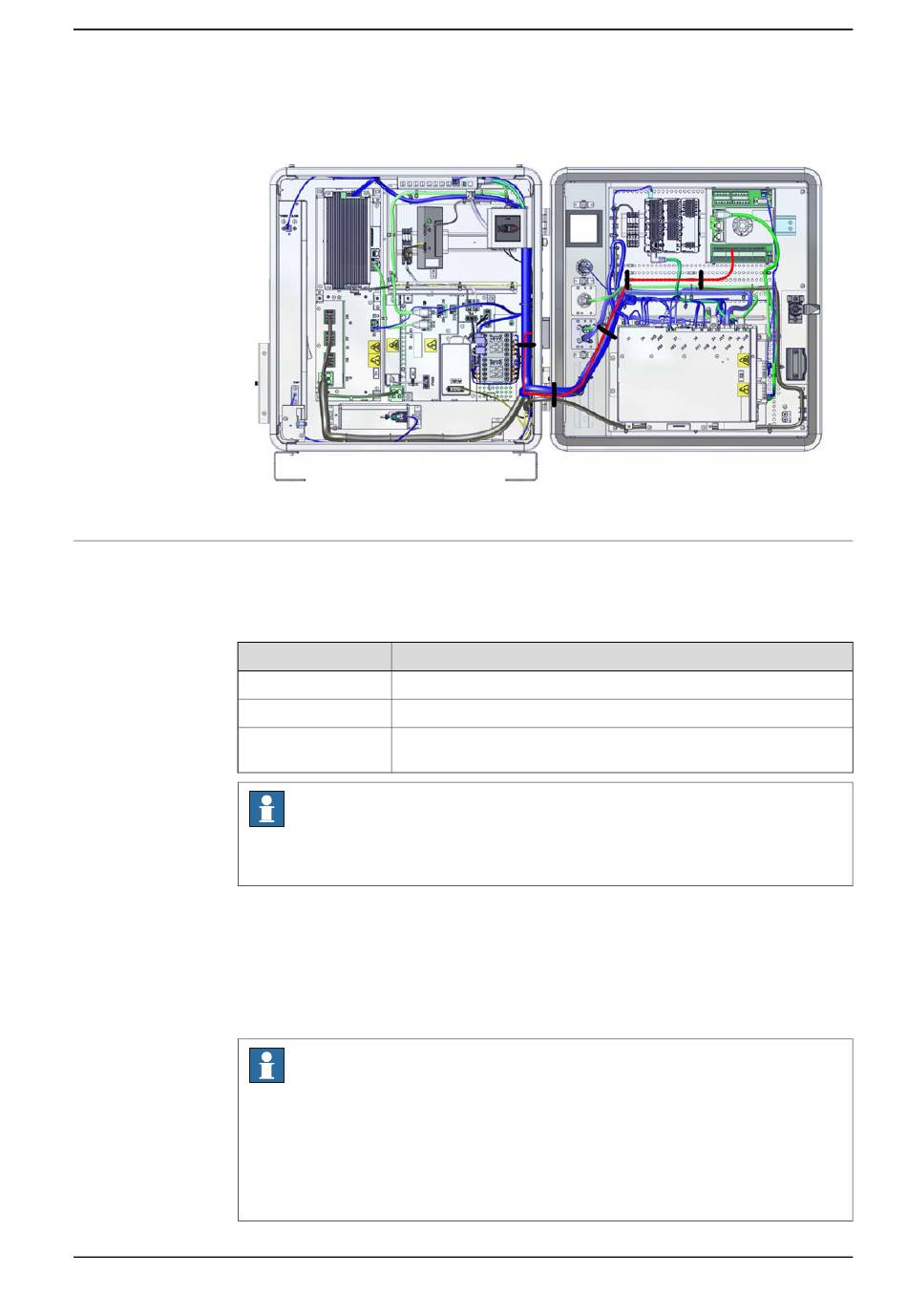

Die empfohlene Kabelanordnung entspricht der folgenden Abbildung.
xx2000000435
24-V-Klemmblock (Option)
Dieser Anschluss ist intern mit der optionalen Stromversorgung verbunden. Es ist
eine 24 V-Stromversorgung für den Kunden. Die Merkmale werden in der folgenden
Tabelle dargestellt.
Parameter
Spannung
Spannungstoleranz
Max. Ausgangsspan-
nung
Details zum Anschluss siehe Circuit diagram - OmniCore C90XT, 3HAC065464-009.
Kundenkabelanordnung
Für den Anwenderanschluss wird die Verwendung von Multicore-Kabeln empfohlen.
Die vom Kunden hergestellte Kabelverbindung zum 24 V Klemmblock sollte durch
die Kabeltülle geführt und am Schrank befestigt werden.
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J
Wert
24 V DC
-3% ~ +10%
4 A
Hinweis
Die 24 V-Klemmblockstromversorgung ist von der internen logischen Schaltung
der Steuerung isoliert.
Hinweis
Der Durchmesser der Kabel muss mit dem Durchmesser der Kabeltülle
übereinstimmen.
Die fehlerhafte Installation wirkt sich nachteilig auf den Schutz gegen Eindringen
aus.
Die Verwendung der icotek KT-Kabeltülle wird empfohlen.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Fortsetzung auf nächster Seite
Fortsetzung
107
