Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J

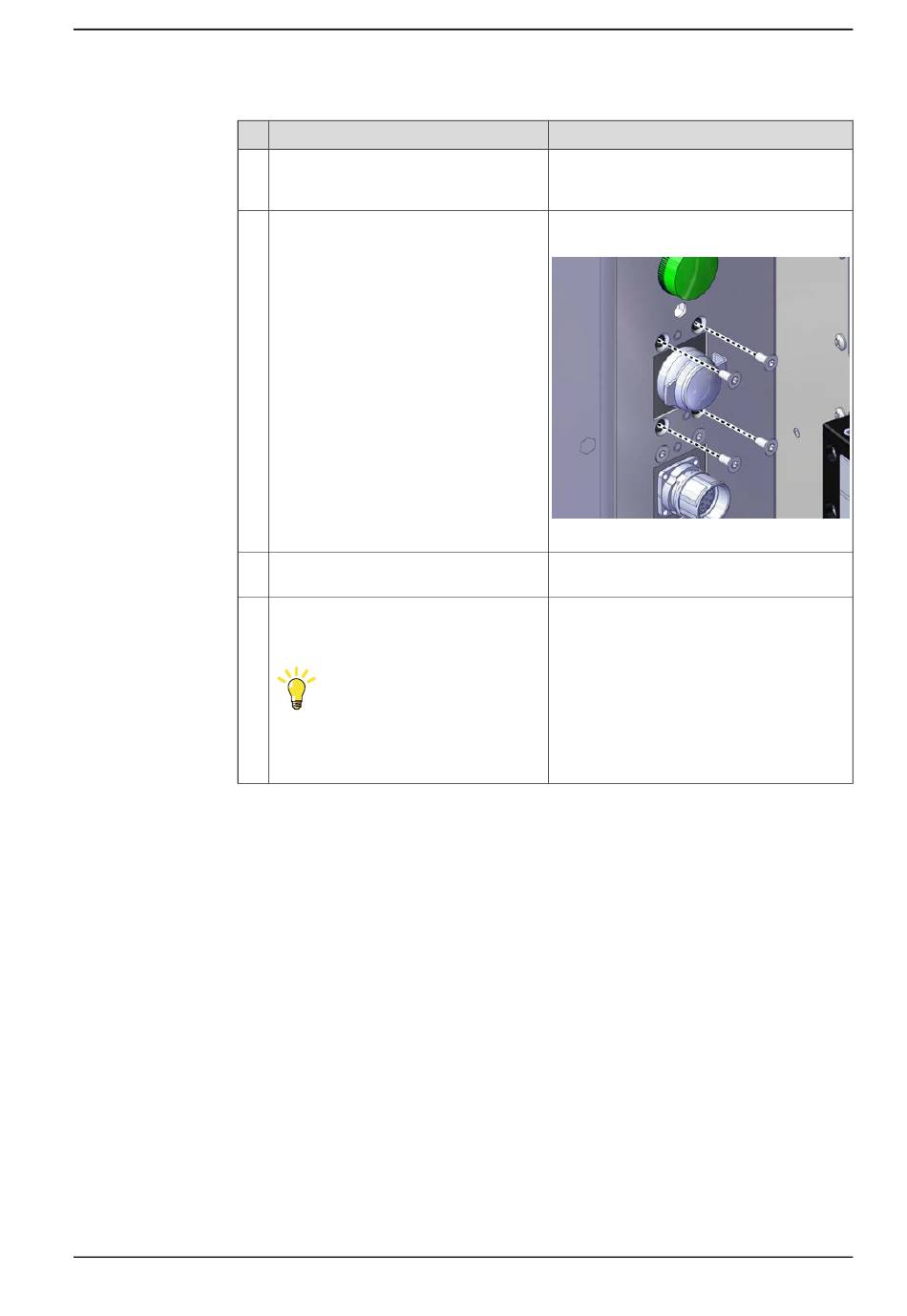

5.3.8 Ersetzen des Ethernet-Ausgangssteckers mit Kabel
Aktion
Setzen Sie den Ethernet-Ausgangsste-
cker mit Kabel von der Innenseite des
Schranks aus in die Abdeckung ein.
Befestigen Sie ihn mit den Schrauben.
Verbinden:
• X24 - A2.X3
Sichern Sie den Ethernet-Ausgangsste-
cker mit Kabeln mit den Schellen am
Schrank.
Tipp
Verwenden Sie die gleiche Position wie
beim Entfernen des Kabelbaum ETH-
Ausgangs mit Kabel.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
Schrauben: Torx, Senkschraube M4x10 (4
St.)
xx1900001924
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
