5 Reparatur
5.2.13 Austausch des Feldbus-Master
Fortsetzung
2
3
Fortsetzung auf nächster Seite
318

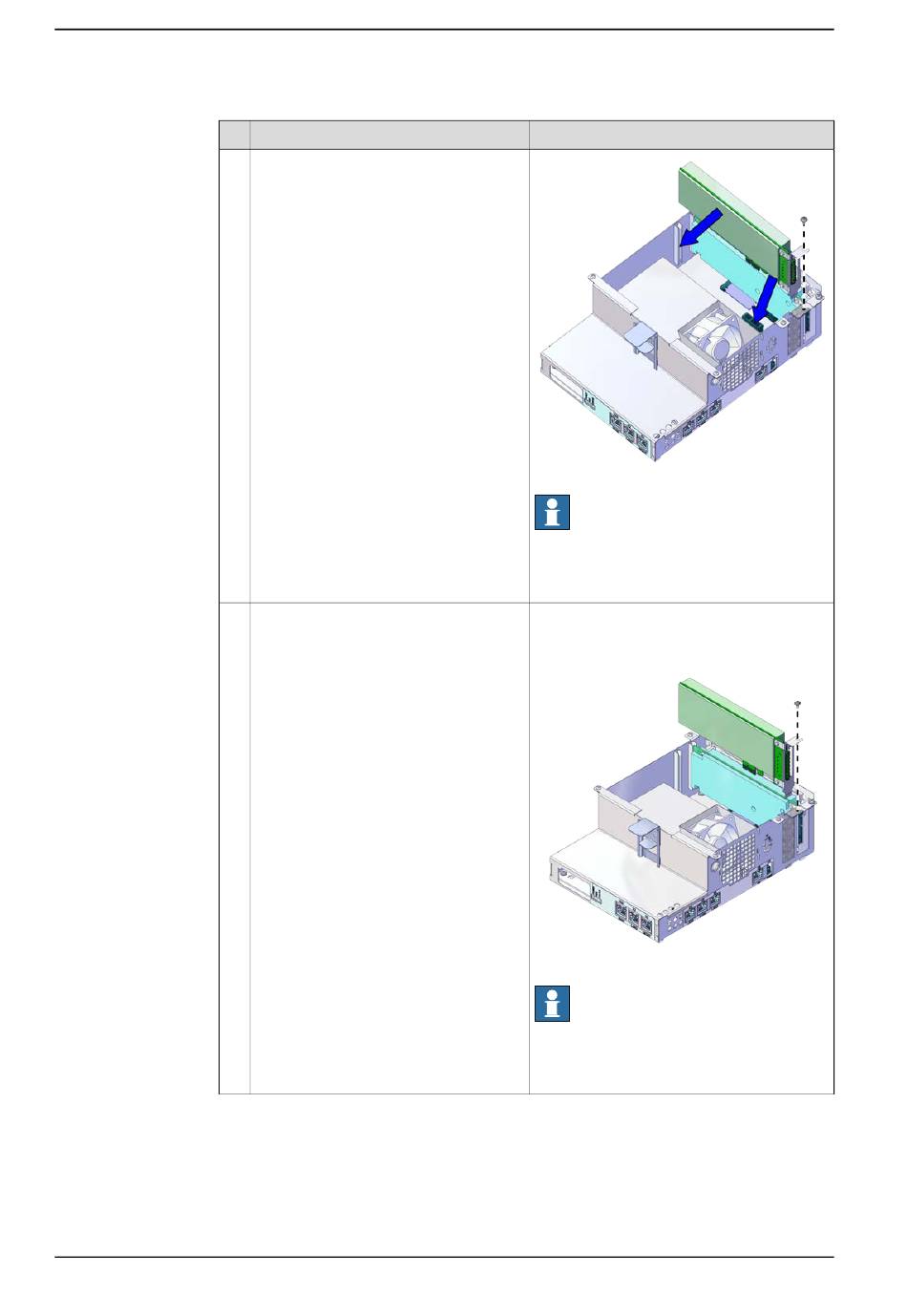

Aktion
Setzen Sie den Feldbus-Master gerade
in die Kartensteckplätze entlang der
Führungsschiene ein.
Befestigen Sie den Feldbus-Adapter mit
der Schraube.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1900001911
Hinweis
Connected Services Gateway und Ethernet-
Erweiterungs-Switch wurden zum besseren
Verständnis in der Abbildung ausgelassen.
Schrauben: Schraube mit Flansch M3x6 (1
St.)
xx1900001910
Hinweis
Connected Services Gateway und Ethernet-
Erweiterungs-Switch wurden zum besseren
Verständnis in der Abbildung ausgelassen.
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J
