3 Installation und Inbetriebnahme
3.5.8 Beschreibung für Anschlüsse
Fortsetzung
Fortsetzung auf nächster Seite
100
Hinweis

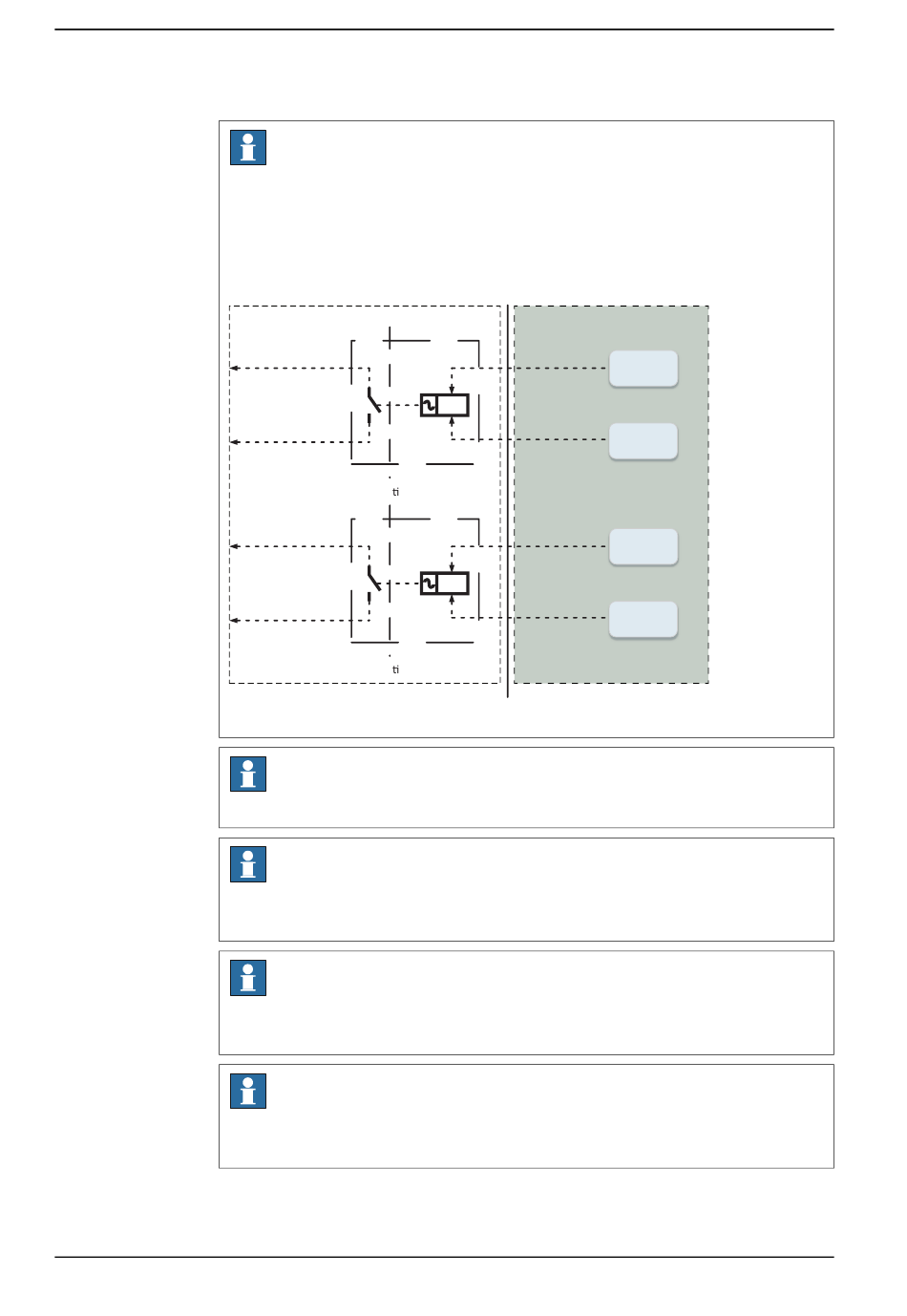

Das mit den ESOUT-Stiften verbundene Gerät muss die Anforderung gemäß IEC
61131-2 Type 1 Eingang erfüllen.
Wenn das Gerät diese Anforderung nicht erfüllen kann, wird eine Sicherheits-SPS
oder ein Relais benötigt.
Customer provided device
Relay Output for
Safety Input
of Next Stage
Isola on
Relay Output for
Safety Input
of Next Stage
Isola on
xx2000001763
Hinweis
Status 0 des Not-Halt-Ausgangs muss als Not-Halt ausgelöst erkannt werden.
Hinweis
Die maximale Länge des mit den ESOUT-Stiften verbundenen Kabels muss 10
m betragen.
Hinweis
Das Kabel muss vor äußeren EM-Einflüssen geschützt werden. Die Verwendung
von separaten, mehradrigen Kabeln wird empfohlen.
Hinweis
Alle externen Sicherheitsgeräte müssen an die Kundenschnittstelle für Sicherheit
angeschlossen werden.
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
K2.X15
Safety PLC
or Relay
Safety PLC
or Relay
14
ESOUT1 +
13
ESOUT1
-
12
ESOUT2 +
11
ESOUT2
-
Produkthandbuch - OmniCore C90XT
3HAC073706-003 Revision: J
