7 Fehlerbehebung
7.2.1 Auf der Steuerung leuchten keine LEDs
7.2.1 Auf der Steuerung leuchten keine LEDs
Beschreibung
An der Steuerung leuchten überhaupt keine LEDs.
Erforderliche Testausrüstung
Für die Fehlerbehebung benötigte Ausrüstung:
Geräte
Vielfachmessgerät
Isolierhandschuhe
Vorbereitungen
1
2
Empfohlene Vorgehensweise:
Wenn beim Anlaufen der Steuerung keine LEDs leuchten, können Sie mit diesem
Verfahren die mögliche Ursache des Problems beheben.
Sehen Sie sich das folgende Blockdiagramm an, um zu verstehen, wie die
Stromleitungen verbunden sind.

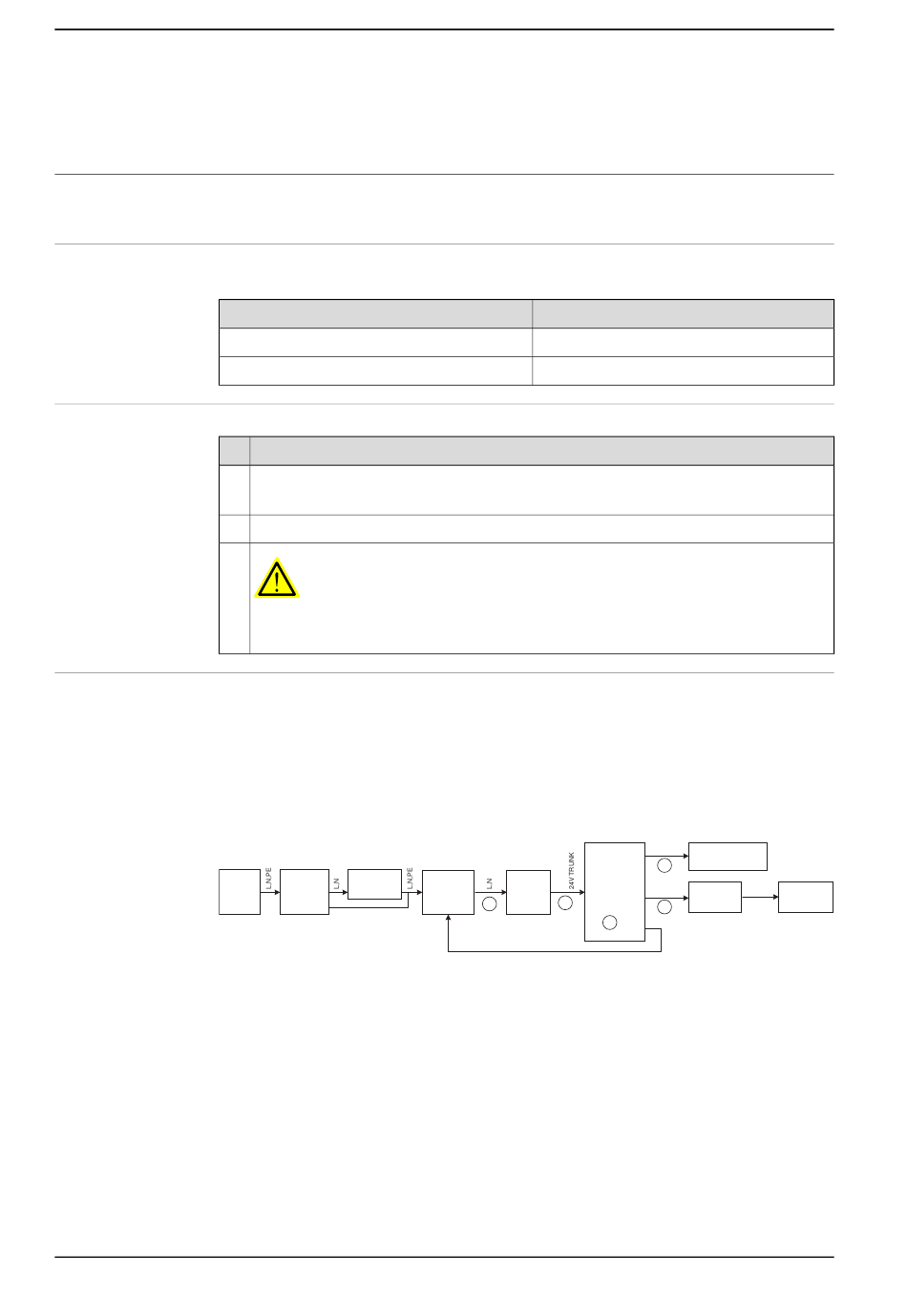

Blockdiagramm
AC input
xx2000000443
Fortsetzung auf nächster Seite
408
Aktion
Vergewissern Sie sich, dass die Steuerung eingeschaltet ist.
Warten Sie 30 s - 1 Minuten bis zur Aktivierung der Anlaufsequenz.
Überprüfen Sie das FlexPendant auf Fehler und Warnungen.
GEFAHR
Die Fehlersuche an der Steuerung beim Einschalten muss von Personal, das von ABB
geschult wurde, oder von ABB-Feldtechnikern durchgeführt werden.
Power inlet
Main switch
Q0
X0
X1
PE
© Copyright 2020-2022 ABB. Alle Rechte vorbehalten.
Hinweis
exchange
Power unit
Power
supply
A1
X1
X6
X1
X2
T2
PS
AC
X9
LED
LED
24V SYS DRV
Produkthandbuch - OmniCore C90XT
Robot
Main computer
24V PC
X1
X2
signal
A2
PC
LED
proxy
HMI
24V HMI
K2
24V HMI
connection
X13
X4
HMI
LED
MS
X4
LED
3HAC073706-003 Revision: J
FlexPendant
