Montaggio meccanico

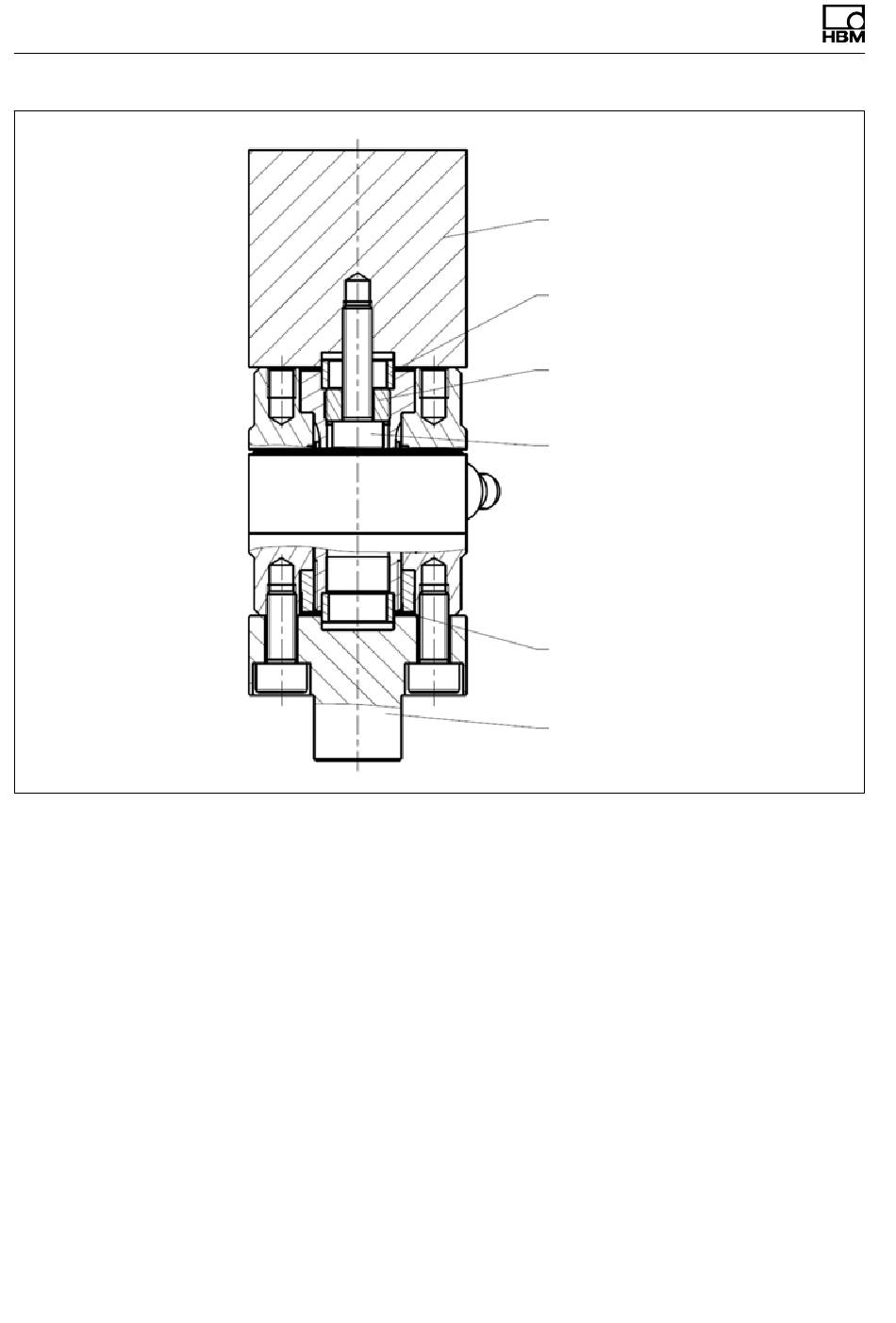

Fig. 7.3 Fissaggio del trasduttore all'elemento costruttivo
20
A05101_01_YCI_02 HBM: public
Adattatore a flangia
(lato cliente)
Anello di centraggio
(contenuto della
fornitura)
Boccola filettata
(contenuto della
fornitura)
Vite DIN 912
Anello di centraggio (con­
tenuto della fornitura)
Adattatore a flangia
(lato cliente)
CFT+
