HBM CFT+ Bedienungsanleitung Seite 41

Querkraft

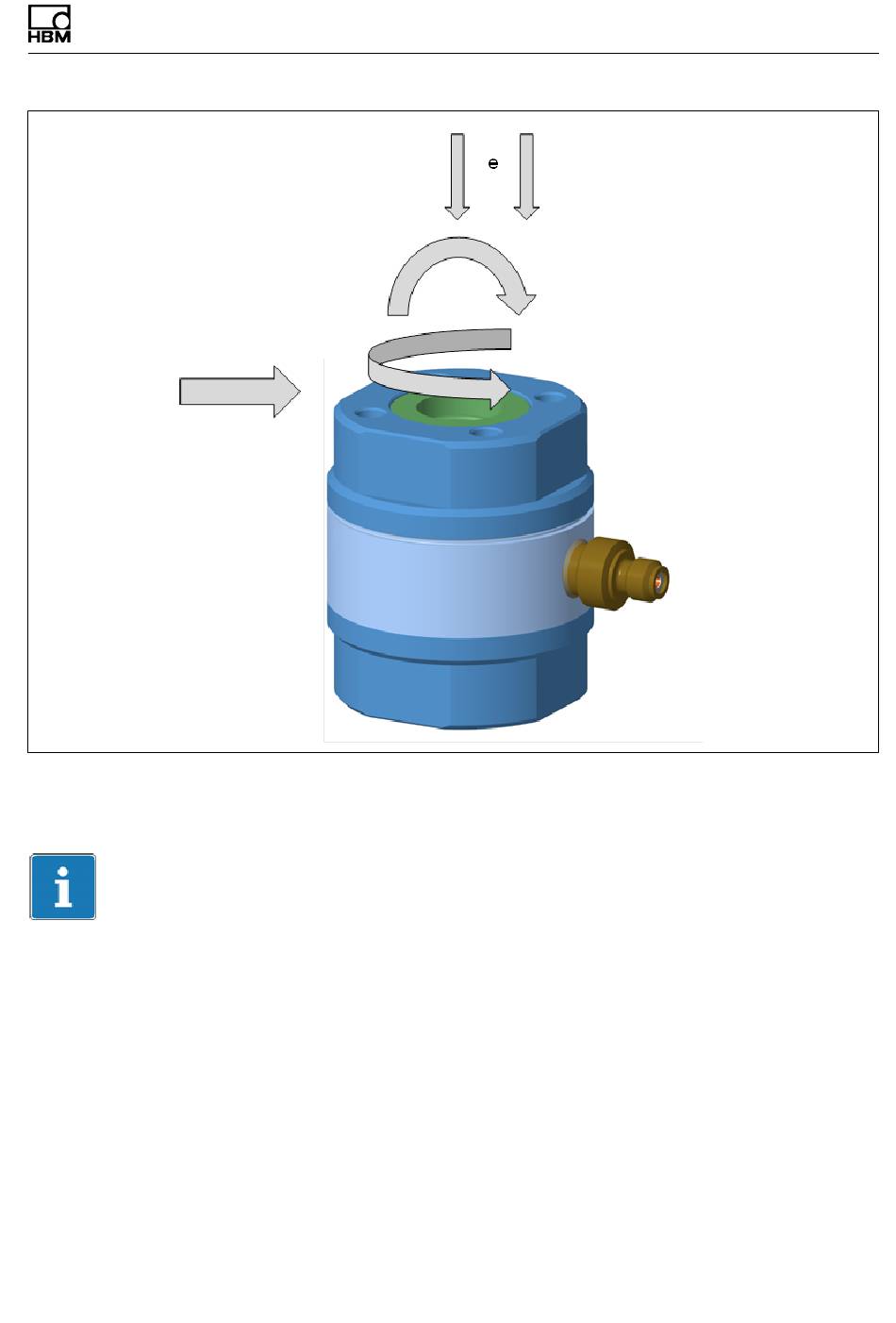

Abb. 7.1 Parasitäre Lasten: Biegemoment, Querkraft, Drehmoment sowie
außermittige Krafteinleitung
Information
Wird die Kraft nicht in die Mitte des Kraftaufnehmers eingeleitet, so entsteht
ein Biegemoment, das sich berechnen lässt:
M =F*e
b
Dabei ist F die anliegende Kraft und e der Abstand zwischen dem Kraft­
einleitungspunkt und der Mitte des Kraftaufnehmers.
CFT+
A05101_01_YCI_02 HBM: public
Mechanischer Einbau
Außermittige
Krafteinleitung
Biegemoment
Drehmoment
15
