Struttura e modo operativo

5 Struttura e modo operativo
5.1

Funzionamento dei trasduttori di forza

I trasduttori di forza della serie CFT+ funzionano secondo il principio
piezoelettrico. Le forze di compressione vengono trasmesse a due elementi di
misura in quarzo (forze nominali 50 kN, 70 kN e 120 kN) o in fosfato di gallio
(forza nominale 25 kN) tramite superfici di introduzione della forza precaricate.
Queste separano cariche elettriche in modo proporzionale all'andamento della
forza. Vengono a formarsi cariche sulla superficie degli elementi di misura che
poi vengono inoltrate alla spina del trasduttore di forza da un elettrodo tra gli
elementi di misura e la custodia del trasduttore. Se è collegato un amplificatore
di carica tramite un cavo adatto, il segnale di carica può essere trasformato in
un segnale di tensione o un segnale di forza digitale.
Elementi di
misura
Superficie di introduzione della forza

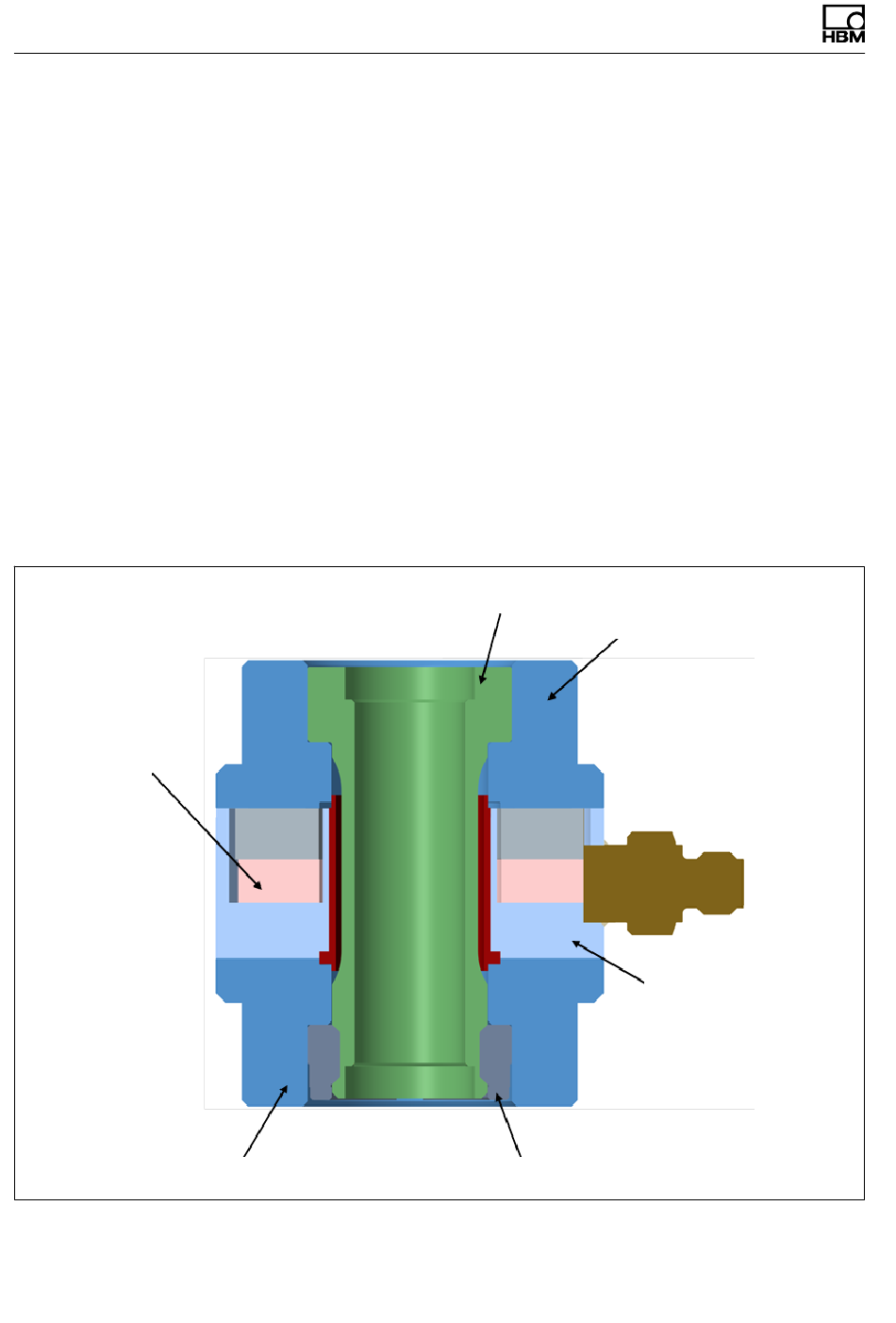

Fig. 5.1 Struttura di base dei trasduttori di forza della serie CFT+
10
Vite di scarico
A05101_01_YCI_02 HBM: public
Appoggio di
compressione
Pezzo di serraggio
Custodia
CFT+
