Mechanischer Einbau
7.3.2

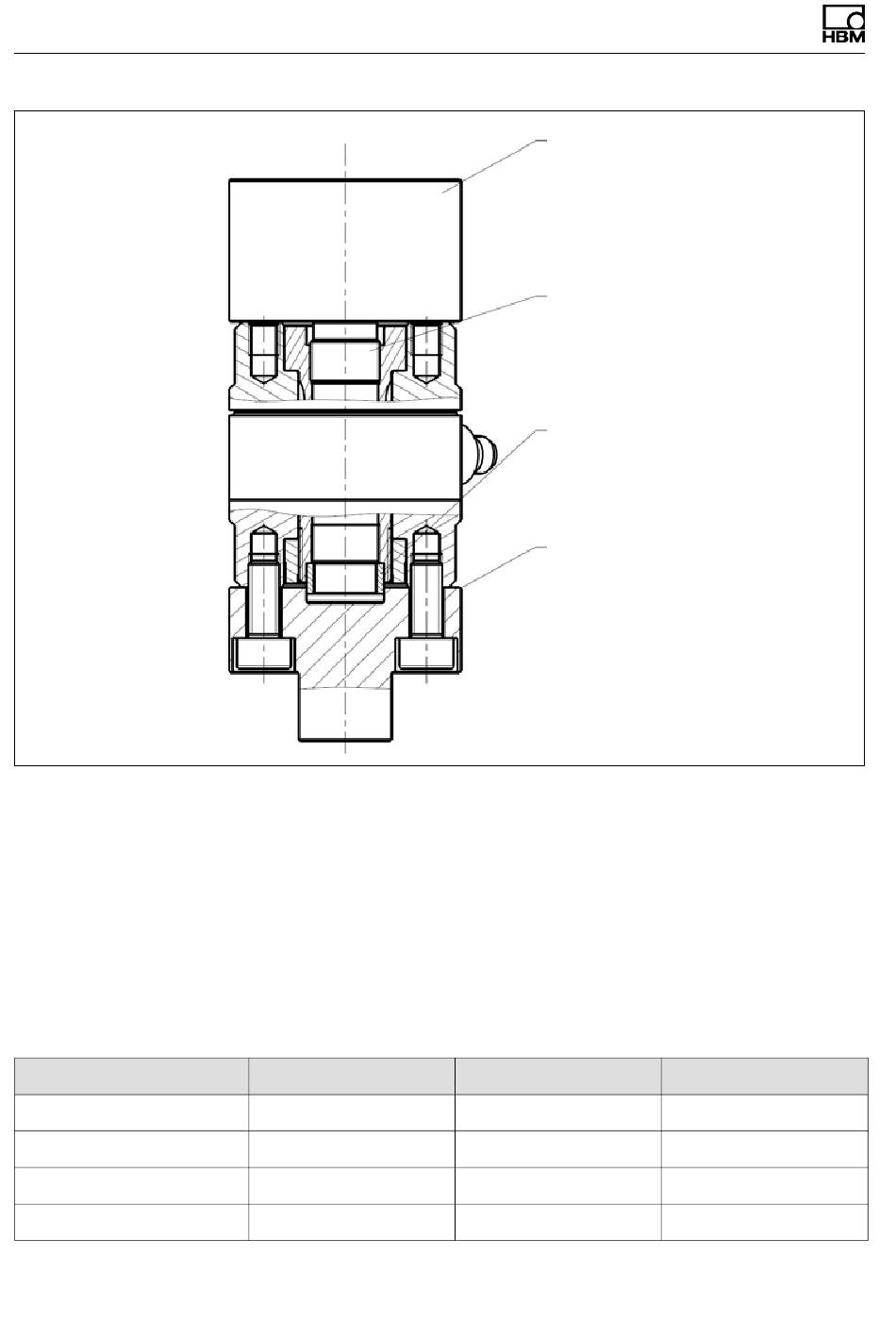

Montage über das zentrale Feingewinde
Mit dieser Montageform kann der Sensor für quasistatische Messungen einge
setzt werden, dynamische Lasten werden einwandfrei erfasst. Der Sensor darf
bei dieser Montageform keinen Zugkräften ausgesetzt werden.
Nutzen Sie das Feingewinde ganz aus und beachten Sie bitte unbedingt die in
der Tabelle angegebenen Drehmomente.
Sensor
CFT+/25kN
CFT+/50kN
CFT+/70kN
CFT+/120kN
18
Gewinde
M5x0,5
M9x0,5
M13x0,5
M19x0,5
A05101_01_YCI_02 HBM: public
Flanschadapter
(kundenspezifisch)
Integriertes Feingewinde
Zentrierring (Lieferumfang)
Flanschadapter
(kundenspezifisch)
M
[Nm]
min
1,9
4
14
35
M
[Nm]
max
2,1
5,5
18
45
CFT+
