Montaggio meccanico
7.3

Montaggio del trasduttore di forza

La forza deve essere sempre introdotta mediante le superfici di introduzione
della forza (vedi Figura in basso).

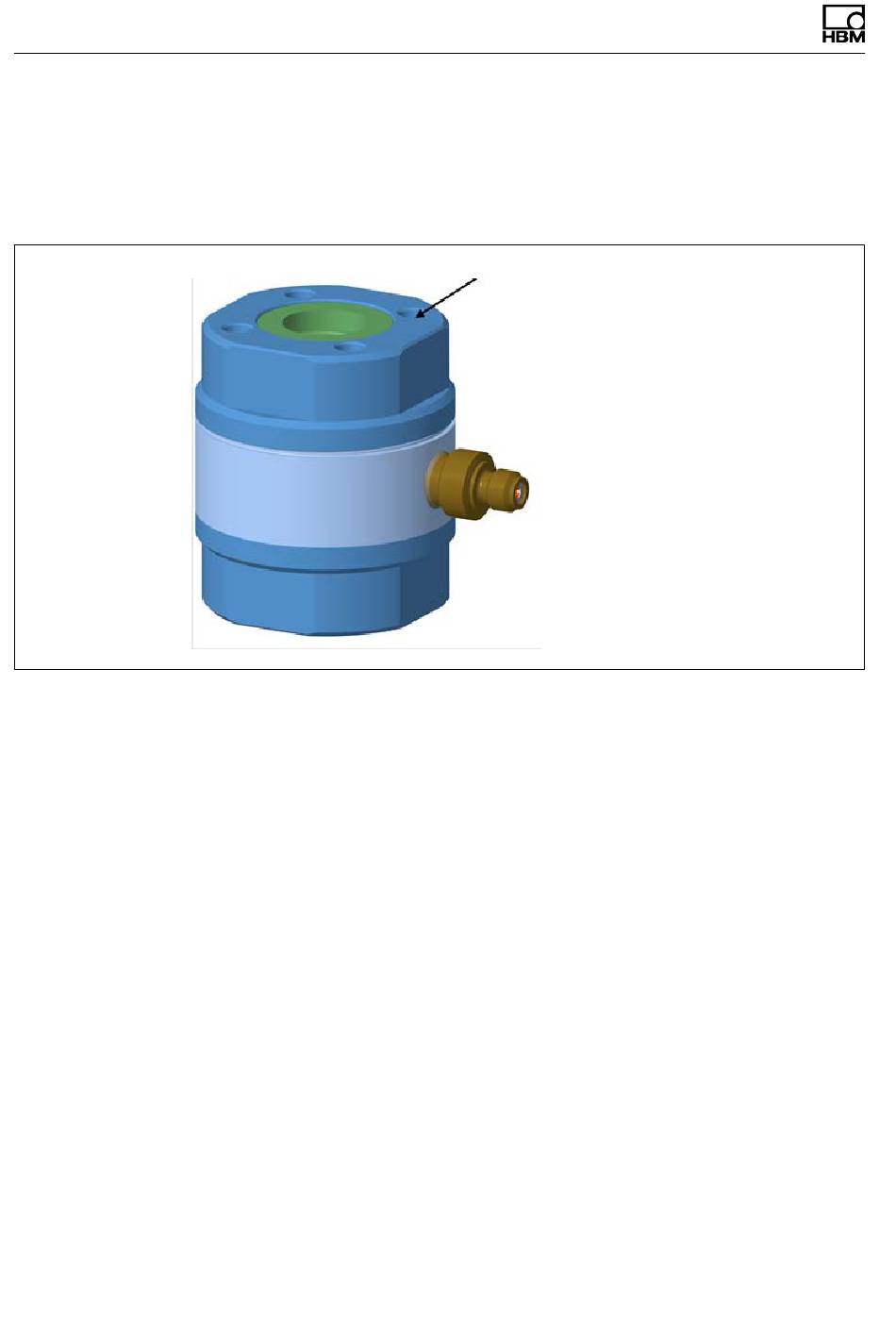

Fig. 7.2 La forza deve essere sempre introdotta mediante la superficie d'introduzione
del carico
7.3.1

Montaggio mediante collegamento a flangia

Con questa variante di montaggio il trasduttore può essere usato per misura­
zioni quasistatiche, carichi dinamici possono essere rilevati senza problemi. Il
trasduttore può essere esposto a forze di trazione. La misurazione delle forze
di trazione non è possibile. La forza di trazione massima è specificata nei dati
tecnici.
Per garantire un'incertezza di misura minima, gli elementi costruttivi collegati al
trasduttore devono presentare una rugosità R
minimo 40 HRC.
Il trasduttore di forza viene avvitato sulle superfici d'introduzione del carico
usando i filetti. L'elemento costruttivo lato cliente (ad es. profilo, soffitto, pan­
nello) deve essere sufficientemente rigido da non inclinarsi sotto carico (peri­
colo di momenti flettenti supplementari). Per il montaggio può essere usata una
16
A05101_01_YCI_02 HBM: public
Superficie d'introduzione del carico
< 0,8 μm e una durezza di
a
CFT+
