Montaggio meccanico
7.3.2
Montaggio mediante il filetto fine centrale
Con questa variante di montaggio il trasduttore può essere usato per
misurazioni quasistatiche, carichi dinamici possono essere rilevati senza
problemi. Il trasduttore con questa variante di montaggio non può essere
esposto a forze di trazione.
Usare l'intero filetto fine e osservare assolutamente le coppie indicate nella
tabella.
Trasduttore
CFT+/25kN
CFT+/50kN
18
Filetto
M5x0,5
M9x0,5
A05101_01_YCI_02 HBM: public
Adattatore a flangia
(su specifica del
cliente)

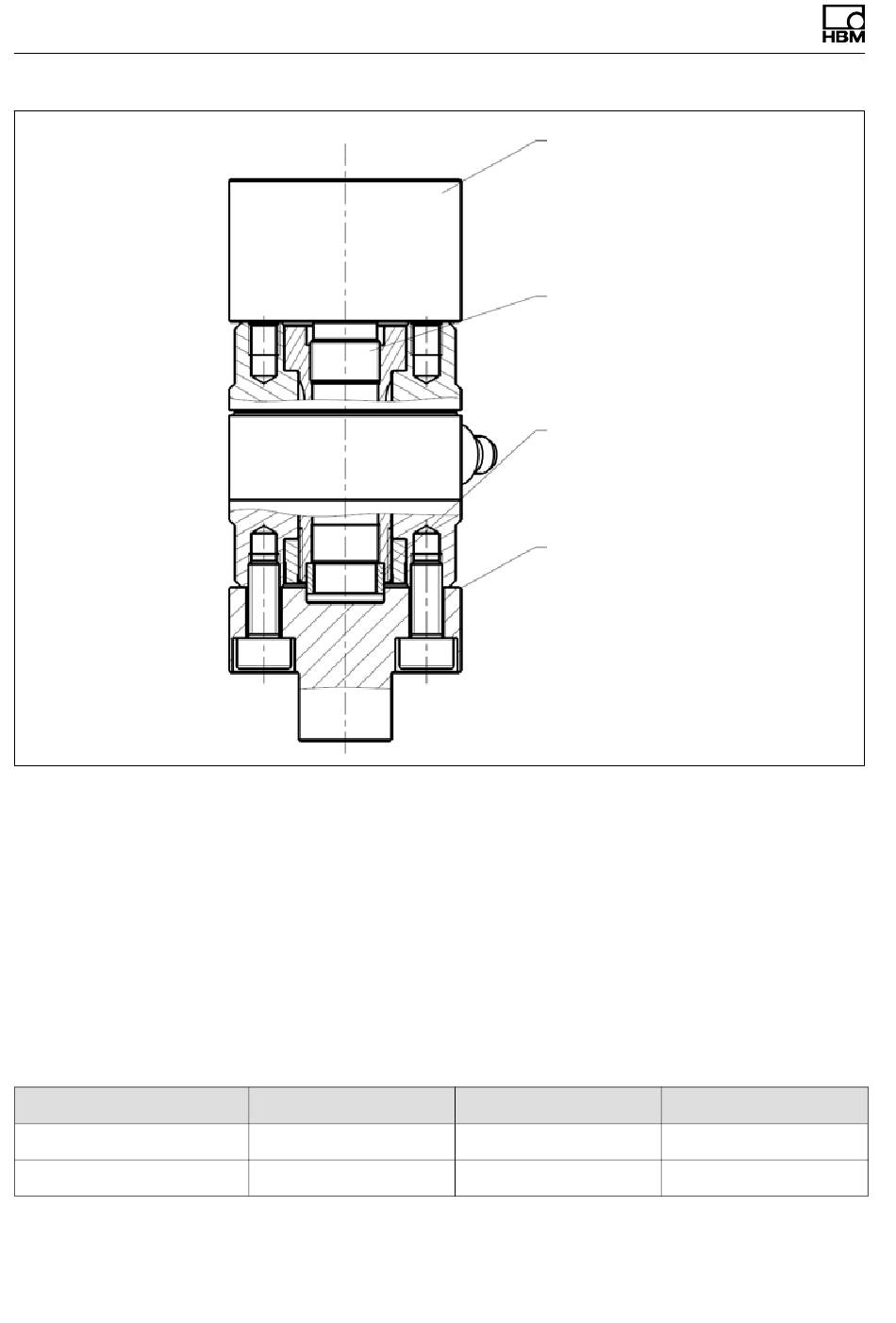

Filetto fine integrata
Anello di centraggio (contenuto
della fornitura)
Adattatore a flangia
(su specifica del
cliente)
M
[Nm]
min
1,9
4
M
[Nm]
max
2,1
5,5
CFT+
