Aufbau und Wirkungsweise

5 Aufbau und Wirkungsweise
5.1

Funktionsweise der Kraftaufnehmer

Die Kraftaufnehmer der Serie CFT+ arbeiten nach dem piezoelektrischen
Prinzip. Über vorgespannte Krafteinleitungsflächen werden Druckkräfte auf
zwei Messelemente aus Quarz (Nennkräfte 50 kN, 70 kN und 120 kN) oder
Gallium-Phosphat (Nennkraft 25 kN) übertragen. Diese trennen proportional
zum Kraftverlauf elektrische Ladungen. Es entstehen Ladungen an der Ober­
fläche der Messelemente, die dann von einer Elektrode zwischen den Mess­
elementen und dem Sensorgehäuse an den Stecker des Kraftaufnehmers wei­
tergeleitet werden. Ist über ein geeignetes Kabel ein Ladungsverstärker
angeschlossen, so kann das Ladungssignal in ein Spannungssignal oder ein
digitales Kraftsignal gewandelt werden.
Messelemente
Krafteinleitfläche

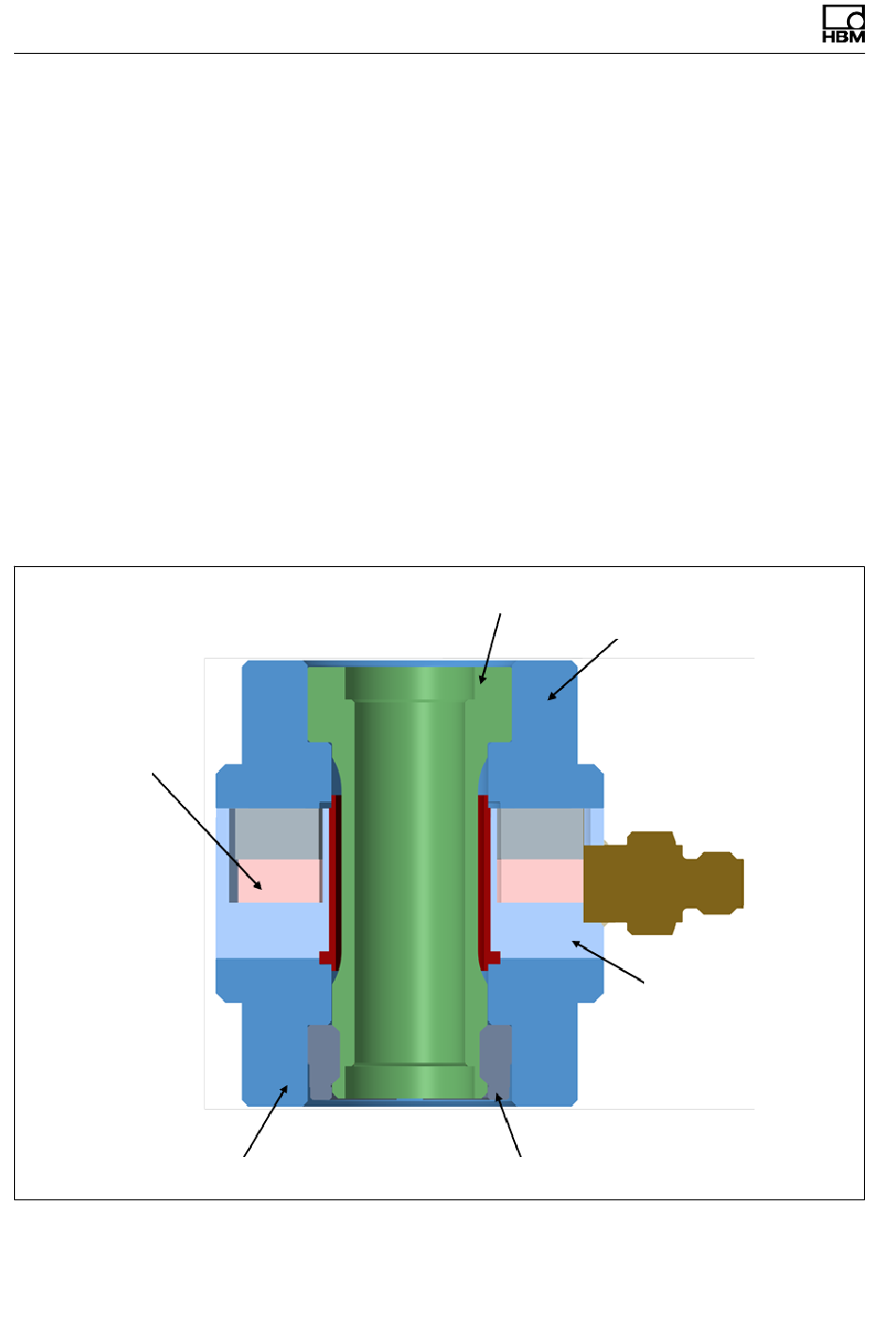

Abb. 5.1 Prinzipieller Aufbau der Kraftaufnehmer der Serie CFT+
10
Dehnschraube
A05101_01_YCI_02 HBM: public
Druckstück
Spannstück
Gehäuse
CFT+
