VORBEREITUNGEN

EINSCHALTEN

1
Schließen Sie das Netzkabel an.
2
Stellen Sie den POWER Schalter auf ON (EIN).

EINSTELLUNG DER DIOPTRIEN UND DES AUGENABSTANDS (PD)

HINWEIS
Wenn kein Teststab mitgeliefert ist, stellen Sie die Dioptrienskala auf die betreffende Dioptrie
ein, indem Sie den Dioptrieneinstellring drehen.
1
Setzen Sie den Teststab in den Hohlraum des Rotationsschafts ein und richten Sie das
schwarze Quadrat auf das Mikroskop aus.
2
Setzen Sie das Okular mit der Skala auf die nicht-dominante Augenseite.
3
Schalten Sie den POWER-Schalter auf ON (EIN) und stellen Sie den Einstellungsknopf
für die Helligkeit in eine Zwischenposition.
4
Stellen Sie die Helligkeit φauf 10mm, verwenden Sie dazu den Spalteinstellknopf und den
Auswahlknopf für die Blende/Spaltlänge.
5
Drehen Sie den Dioptrieneinstellring des Okulars mit Skala (
Uhrzeigersinn.
6
Drehen Sie den Dioptrieneinstellring im Uhrzeigersinn und halten Sie an, wenn sowohl die
Skala ( ) als auch der Teststab deutlich zu sehen sind.
7
Lesen Sie den Wert auf der Dioptrienskala an der Stopp-Position ab. Der Wert zeigt die
Dioptrie (D) an.
8
Stellen Sie die Dioptrienskala des anderen Okulars auf den abgelesenen Wert.
9
Setzen Sie das Okular mit der Skala (
die Dioptrienskala des dominanten Auges ein, wie beschrieben unter 5 und 6.
10
Nach dem Einstellen der Dioptrien drehen Sie den Spalteinstellknopf, bis die Spaltbreite
ungefähr 1mm beträgt; kontrollieren Sie dann, ob das auf dem Teststab abgebildete
Spaltbild sowohl mit dem rechten als auch mit dem linken Auge deutlich zu sehen ist.
Um eine scharfe
gewährleisten, müssen Sie immer die Einstellung der Dioptrien
und des Augenabstands (PD) durchführen.
) auf die dominante Augenseite und stellen Sie
Betrachtung von

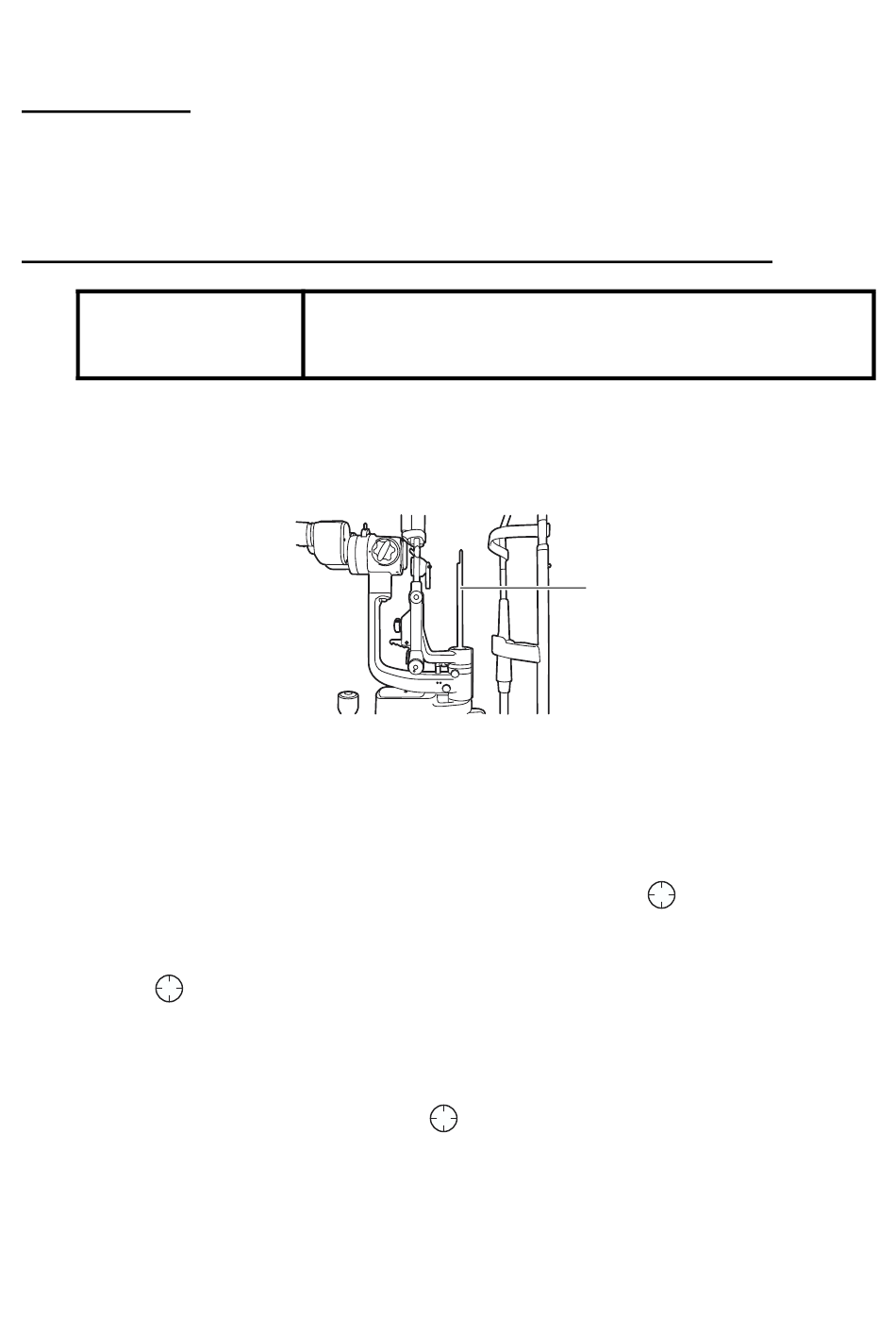

Teststab
* Die Abbildung
zeigt den Typ SL-D7.
) ganz entgegen dem
VORBEREITUNGEN
Spaltbildern zu
