Entfernen Der Polsterung Der Beleuchtungseinheit - Topcon Sl-D7 Benutzerhandbuch

2

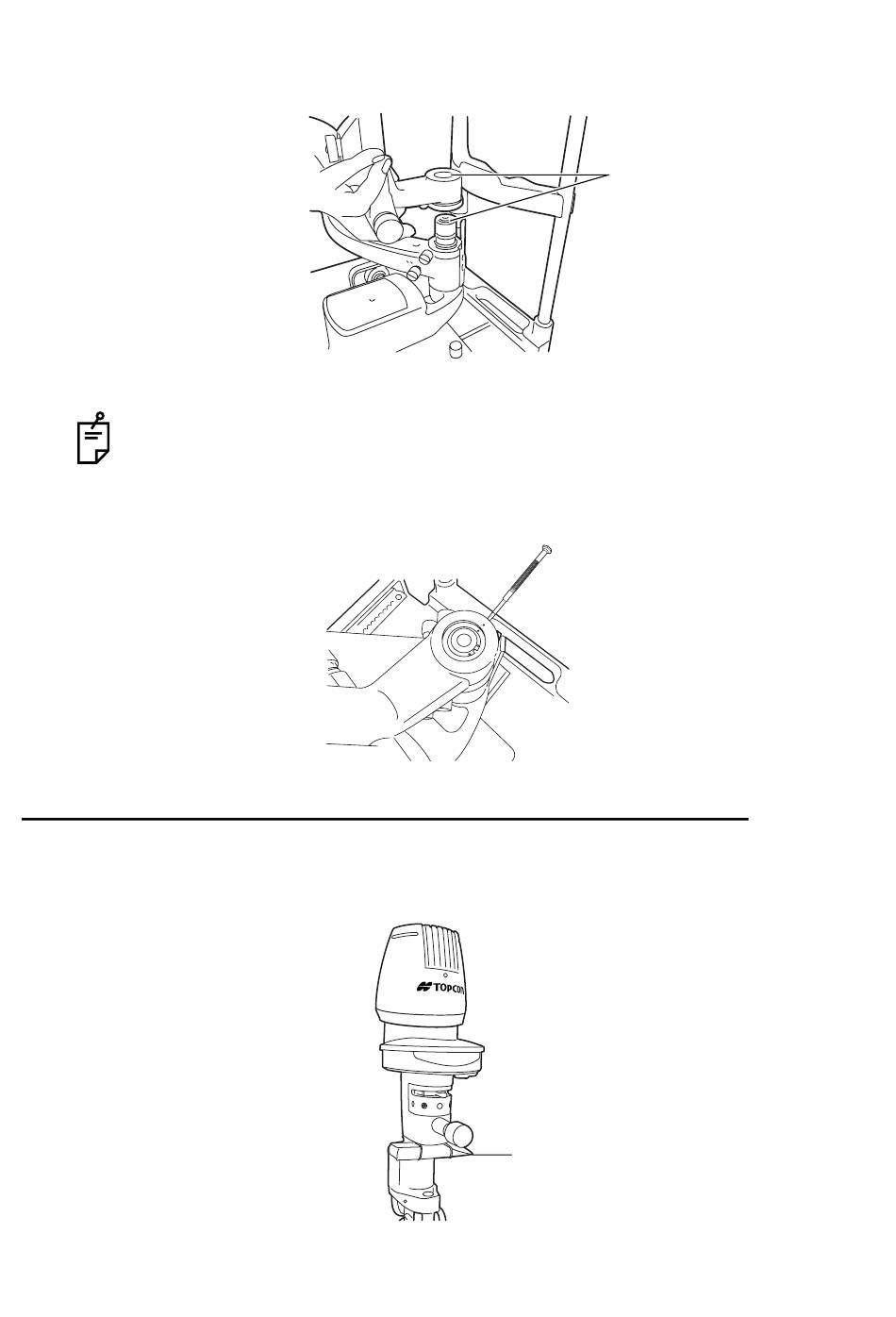

Lösen Sie die Befestigungsschraube auf der Außenseite des Befestigungshohlraums der
Beleuchtungseinheit mit einem Schraubenzieher. Richten Sie die Markierungen aus und
senken Sie die Beleuchtungseinheit langsam auf dem Schaft der Basiseinheit ab.
Achten Sie beim Zusammenbauen der Beleuchtungseinheit darauf, dass Sie Ihre
Finger nicht einklemmen.
3
Ziehen Sie die Befestigungsschraube mit einem Schraubenzieher fest an.

ENTFERNEN DER POLSTERUNG DER BELEUCHTUNGSEINHEIT

1
Entfernen Sie das Gummiband und ziehen Sie die Schutzpolsterung langsam aus dem
Spaltbetätigungsmechanismus der Beleuchtungseinheit.
Markierungen
Schutzpolsterung (für den
Transport)
MONTAGEVERFAHREN
19
